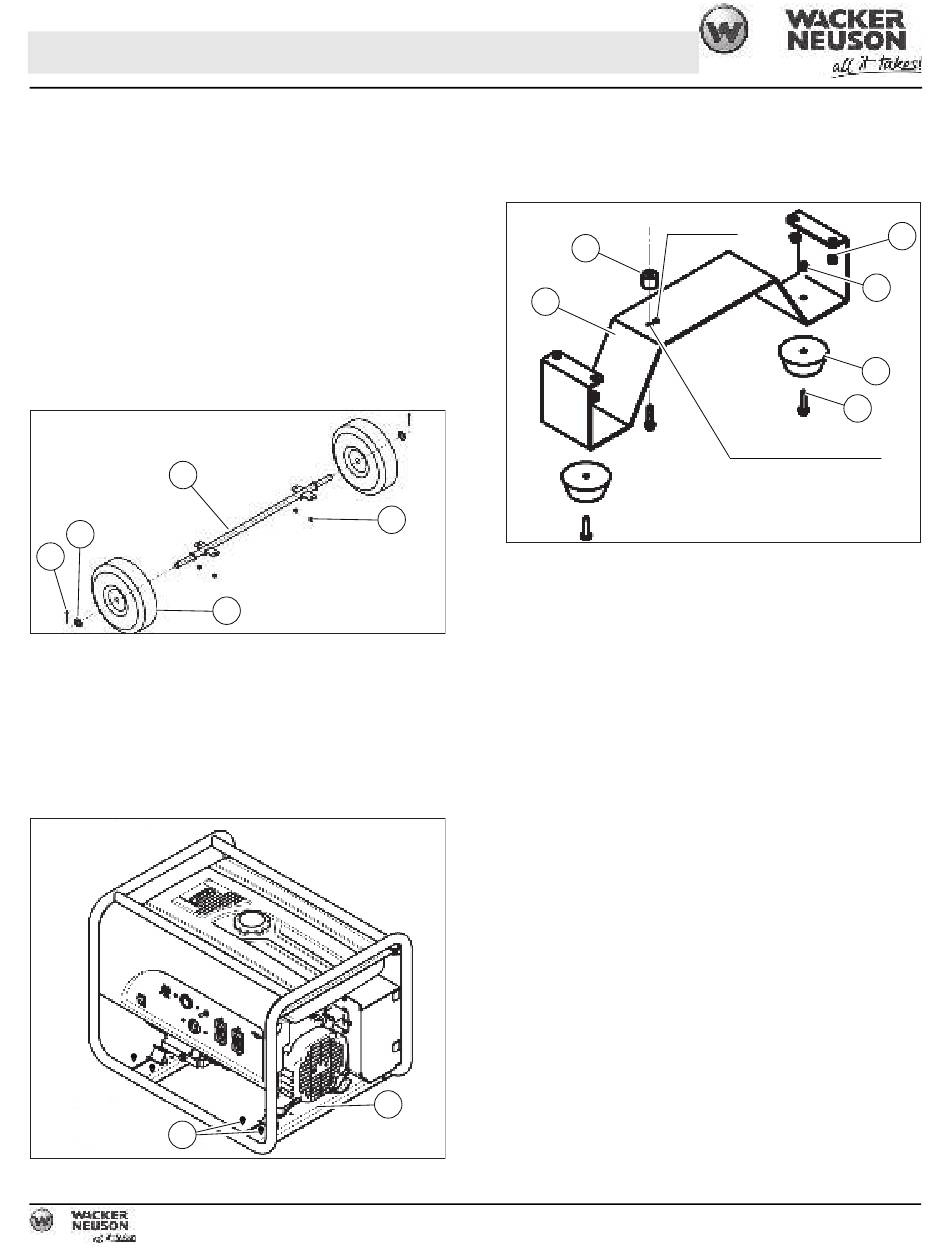

Instructions de montage – Jeu de roues
• Assurez-vous que les dispositifs de levage sont
solidement fixés et que leur capacité de levage est
suffisante pour soulever et soutenir la machine de
manière sécuritaire.
• Utilisez des points de levage appropriés.
Procédure d'installation
1. Fixez les roues (a) aux arbres de roue (b) à l'aide des
rondelles (c) et des goupilles fendues (d).
b
c
d
2. Soulevez la machine à une hauteur confortable pour
attacher l'arbre de roue et le support de fixation
principal. Voir la rubrique Levage de la machine.
3. Fixez l'arbre de roue à la traverse inférieure droite (e)
à l'aide de quatre boulons M8 x 16 (f) et de quatre
écrous M8 (g).
f
Suite de la page précédente.
g
a
wc_gr015068
e
wc_gr015067
Cette procédure continue sur la page suivante.
4. Fixez les supports d'assise (h) au support de fixation
principal (j) à l'aide de deux boulons M6 x 28 (k) et
de deux écrous M6 (m).
n
j
5. Insérez un boulon M6 x 28 dans le trou approprié du
support de fixation principal des modèles GP3800A
ou GP5600A/GP6600A, à travers l'entretoise (n) et la
traverse inférieure gauche (o) de la machine, puis
fixez-le avec un écrou M6.
6. Fixez le support de fixation principal à la traverse
inférieure gauche de la machine à l'aide de quatre vis
M8 x 16 et de quatre écrous M8 (g).
7. Assurez-vous que la zone autour de la machine soit
dégagée, puis abaissez lentement la machine au sol.
64
GP3800A
GP5600A / GP6600A
wc_gr015074
wc_tx004653fr.fm
g
m
h
k
