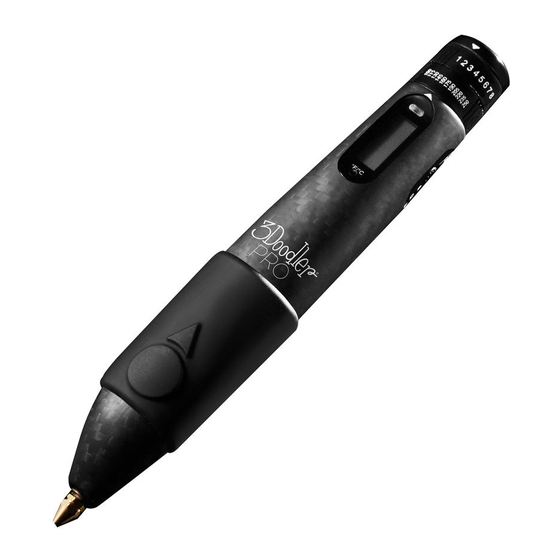

3Doodler PRO Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Getting the most out of your
Holen Sie das Meiste heraus
aus Ihrem
®
(Included JetPack
manual and Nozzle Set manual)
®
(Manuel inclus de JetPack
et manuel de Nozzle Set)
Hello! Bienvenue!
EN
Please do not throw these instructions away.
(We worked really hard to make sure they were as useful and
readable as possible!)
FR
Merci de ne pas jeter ces instructions.
(Nous avons fait en sorte qu'elles soient aussi utiles et
compréhensibles que possible!)
3DoodlerPRO.com
Revised: May 19, 2017
A

Publicité

Table des Matières
loading

Manuels Connexes pour 3Doodler PRO

Sommaire des Matières pour 3Doodler PRO

  • Page 1 Getting the most out of your Holen Sie das Meiste heraus aus Ihrem ® (Included JetPack manual and Nozzle Set manual) ® (Manuel inclus de JetPack et manuel de Nozzle Set) Hello! Bienvenue! Please do not throw these instructions away. (We worked really hard to make sure they were as useful and readable as possible!) Merci de ne pas jeter ces instructions.

  • Page 2: Disposal Of This Product

    Disposal of this product ® At the end of your 3Doodler PRO’s life (and that of the JetPack please do not dispose of it in your general household waste. In order to prevent possible harm to the environment or human...

  • Page 3: How It Works

    This User Manual will show you how! When the PRO is turned on, the LED will light up red. When it reaches the target temperature the LED will light up blue.
  • Page 4 Step 2: Load and extrude Plastic Select one strand of ABS Refer to the Materials Snapshot (MATTE) Plastic (provided in and set the 3Doodler PRO to your 3Doodler PRO box). the correct ABS temperature and speed settings (200ºC-240ºC / 3-6). Also turn on the Fan Speed Switch on HI.
  • Page 5 Press the Extrusion button once to stop extruding. NOTE: When Doodling, use the fan to control how fast or slow the Material hardens. For quicker hardening, set the fan to HI (increasing air flow). For slower hardening, set the fan to MED or LO (decreasing air flow).
  • Page 6 Well done! You just Doodled in the air! This is a crucial stepping stone to making all kinds of wonderful three dimensional objects with your 3Doodler PRO. Step 5: Doodle Even More! For further guides, projects and inspiration, please refer to: YouTube videos: Cube https://www.youtube.com/watch?v=Cl6QNlPwjuc...
  • Page 7 NOTE: inches Material strands that are shorter than 6.5 inches cannot be reversed. You should feed it all the way through your 3Doodler PRO and use it up. o C ( o F) * MATERIAL USE GUIDELINES SPEED...
  • Page 8 You will need to press the Extrusion Button OR toggle the Power Switch OFF and then ON again to continue use. TAKE A BREAK: We recommend powering down and giving your 3Doodler PRO a 30 minute break after every 2 hours of continuous use.
  • Page 9 3Doodler. This will reduce blockages or clogging issues. Reverse and remove Material correctly • DO NOT pull Strand from the back of the 3Doodler PRO other than as directed. BLUE Light Flashing BLUE With the Pen set to the...
  • Page 10 SECTION 4: TOOLS (PROVIDED IN BOX) Before showing you how to troubleshoot issues with your 3Doodler PRO, we want to introduce you to three handy tools provided in your box: Thick Unblocking Tool Used for pushing short pieces of Plastic from...
  • Page 11 SWAPPING NOZZLES Step 1: Plug in your 3Doodler PRO (A), set the power switch to ON, and wait for the LED light to turn BLUE (HI). Set the temperature to (180°C/ 356°F).
  • Page 12 • Smooth out rough spots or edges • Remove excess material from your Doodle • Create contours or textures Step 4: Turn off the 3Doodler PRO and allow it to cool (for approximately five minutes) before removing the Smoothing Tool.
  • Page 13 ® by overheating. Do not store or locate this device next to your 3Doodler PRO while your 3Doodler PRO is on or hot. Do not, under any circumstances, touch this device with the nozzle of your 3Doodler. Doing so may result in product damage, excess heat, toxic fumes, fire, or explosion.

  • Page 14: Product Information

    Manufacturer for any resulting injuries to any third part(ies). Product Information • 4400mAh battery • Built-in charging cable for your 3Doodler 2.0 / Create / Pro • Output Power: 6 watts • Output Voltage: 5V, 1.2A - 2.4A • Input Voltage: 5V, 0.5~1A...
  • Page 15 NOTE: If you have a spare power adapter around the house please use it to test your 3Doodler PRO. This will help determine if the problem is with your 3Doodler PRO or with the Power Adapter (5v2amp) provided in the box.
  • Page 16 It is possible that the Strand is either too short to reverse all the way out of your 3Doodler PRO, or that the Strand has moved past the Pen’s Drive Gear system. Strand reversed, but too short to take out and no longer in contact with the Drive Gear.
  • Page 17 For more details on your limited warranty, please visit: more details on your limited warranty, pleae visit: the3Doodler.com/warranty Doodler.com/warranty For 3Doodler’s Terms and Conditions and other notices please refer to our 3DoodlerÕs Terms and Conditions and other notices please refer to our website: the3Doodler.com/terms-and-conditions site: the3Doodler.com/terms-and-conditions This marking indicates that this product should not be disposed of with other household wastes.
  • Page 19 Bienvenue #WhatWillYouCreate?

  • Page 20: Partie 1 : Avertissements

    USAGE RÉSERVÉ AUX ADULTES. TENIR HORS DE PORTÉE DES ENFANTS. Recyclage du produit Lorsque votre 3Doodler PRO arrive en fin de vie, NE PAS jeter avec les ordures ménagères. Pour éviter toute atteinte à l’environnement, à la santé humaine et afin de lutter contre l’élimination incontrôlée des déchets, merci de recycler de façon responsable pour...

  • Page 21: Partie 2 : Bien Commencer Avec Votre 3Doodler

    3D. Ce Manuel d’Utilisation va vous montrer comment ! Lorsque le PRO est allumé, la LED s’allume en rouge. Lorsqu’il atteint la température cible, la LED s’allume en bleu. Température affichée sur l’écran LCD : Vitesse affichée sur l’écran LCD :...

  • Page 22: Étape 1 : Active Ton 3Doodler Pro, Puis Dessine Avec Abs

    Étape 1 : Active ton 3Doodler PRO, puis dessine avec ABS Port d’adaptateur Secteur Branche le stylo 3Doodler PRO. Fais coulisser le commutateur de la vitesse de rotation du ventilateur sur HI. Comment régler la température et la vitesse sur le 3Doodler PRO Pour augmenter la température...

  • Page 23: Étape 3 : Apprendre Comment Doodle En 2D

    10-15 secs Enfonce en douceur le Au bout de 10 à 15 secondes, Plastique dans le port de le Plastique commence à chargement du Filament s’extruder de la buse. Le Plastique extrudé durcit au jusqu’à ce que tu sentes que la mèche a traversé...
  • Page 24 C’est une étape clé dans la création de magnifiques objets 3D avec le 3 Doodler. Etape 5: Modéliser Encore Plus! Pour plus de conseils, projets et inspirations, merci se référer: Vidéos YouTube: Cube https://www.youtube.com/3Doodler Vidéos Youtube: Squiggly https://www.youtube.com/3Doodler Projet commun pour plus d’inspirations et de conseils: MORE http://the3Doodler.com/community...
  • Page 25 NOTE: inches Les mèches de Matériau inférieures à 6,5 pouces ne peuvent être inversées. Tu dois l’alimenter jusqu’au bout à travers ton 3Doodler PRO, puis l’utiliser. o C ( o F) * DIRECTIVES RELATIVES SPEED À L’UTILISATION DES MATÉRIAUX (Lorsque tu utilises du PLA, règle toujours le...

  • Page 26: Étape 8 : Mise Hors Tension

    Off (Marche/Arrêt) sur OFF. ranger. REMARQUE: NOTE: Après 10 minutes d’inactivité, le système de chauffe du 3Doodler PRO va se couper automatiquement. Appuyer une fois sur le bouton Rapide OU basculer l’interrupteur sur OFF puis ON pour continuer à l’utiliser. FAIRE UNE PAUSE: Nous recommandons d’éteindre et de laisser le 3Doodler PRO...

  • Page 27: Faites Attention Au Type De Plastique Utilisé Et Aux Paramètres

    Stylo en tirant gentillement le bout du Filament. PRENDRE UNE PAUSE • DO give your 3Doodler a rest after every 2 hours of continuous Doodling. 30 minutes of down time should be plenty. Traiter votre Buse correctement •...
  • Page 28 SECTION 4: OUTILS (FOURNIS DANS LA BOITE) Avant de vous montrer comment résoudre les problèmes de votre 3Doodler, nous voulons vous présenter 3 outils pratiques fournis dans votre boite: Épais Outil de déblocage Sert à enfoncer des morceaux de Plastique courts par l’ARRIÈRE...

  • Page 29: Changement De Buse

    Toujours s’assurer que le 3Doodler PRO est chaud, avec la LED bleu ou verte allumée. Réglez la température à (180 ° C / 356 ° F). Essayer de retirer la buse lorsque le 3Doodler est froid pourra l’endommager de manière permanente.

  • Page 30: Utiliser L'outil De Finition

    • Lisser les rebords et les irrégularités • Retirer l’excès de matériau du 3Dessin • Créer des contours et des textures Etape 4 : Eteindre le 3Doodler PRO et lui laisser le temps de refroidir (pendant approximativement 5 minutes) avant de retirer l’Outil de Finition...
  • Page 31 JetPack™. Ne pas stocker ou placer cet équipement à côté du 3Doodler PRO lorsque le 3Doodler PRO est allumé ou chaud. Ne pas, sous aucune circonstance, toucher cet équipement avec la pointe du 3Doodler PRO. Cela pourrait engendrer des dommages sur le produit, une chaleur excessive, des émanations de fumées...

  • Page 32: Informations Du Produit

    • Batterie de 4400 mAh • Câble de recharge du 3Doodler 2.0 intégré • Puissance de sortie : 6 watts • Tension de sortie : 5V, 1.2 A • Tension d’entrée : 5V, 0.5~1A • Compatible avec le 3Doodler 2.0/ Create/ PRO...

  • Page 33: Mon Stylo Ne S'allume Pas! (La Lumière Ne S'allume Pas)

    A. Le chargeur est-il branché sur une prise qui fonctionne? NOTE: Si vous avez un autre adaptateur de rechange chez vous, utilisez-le pour tester votre 3Doodler PRO. Ceci va déterminer si le problème vient du 3Doodler PRO ou du cable d’alimentation. B. L’embout du cable C.
  • Page 34 5. Mon filament ne veut pas arretêr de s’extruder. A. Cliquer sur le bouton RAPIDE ou LENT une fois. B. Si l’étape A ne résout pas le problème, débrancher le 3Doodler et le rebrancher et réessayer. 6. Comment retirer mon filament inutilisé?
  • Page 35 Voltage: 5V Pour les informations sur l’entretien et la maintenance et plus de conseils Voltage: 5V sur comment utiliser le 3Doodler, merci de vous reférer à notre site web: the3Doodler.com RE & MAINTENANCE are and maintenance information, and more advice on how to use your Pour résoudre des problèmes, veuillez visiter:...
  • Page 36 SECTION 5: STENCILS SECTION 5: POCHOIRS Eiffel Tower/ Tour Eiffel...
  • Page 38 Glasses/ Lunettes...
