Contrôle Des Montages Auxiliaires À L'aide D'un Minilevier Quadruple - Still RX70-40 Notice D'instructions Originale

4
Montages auxiliaires

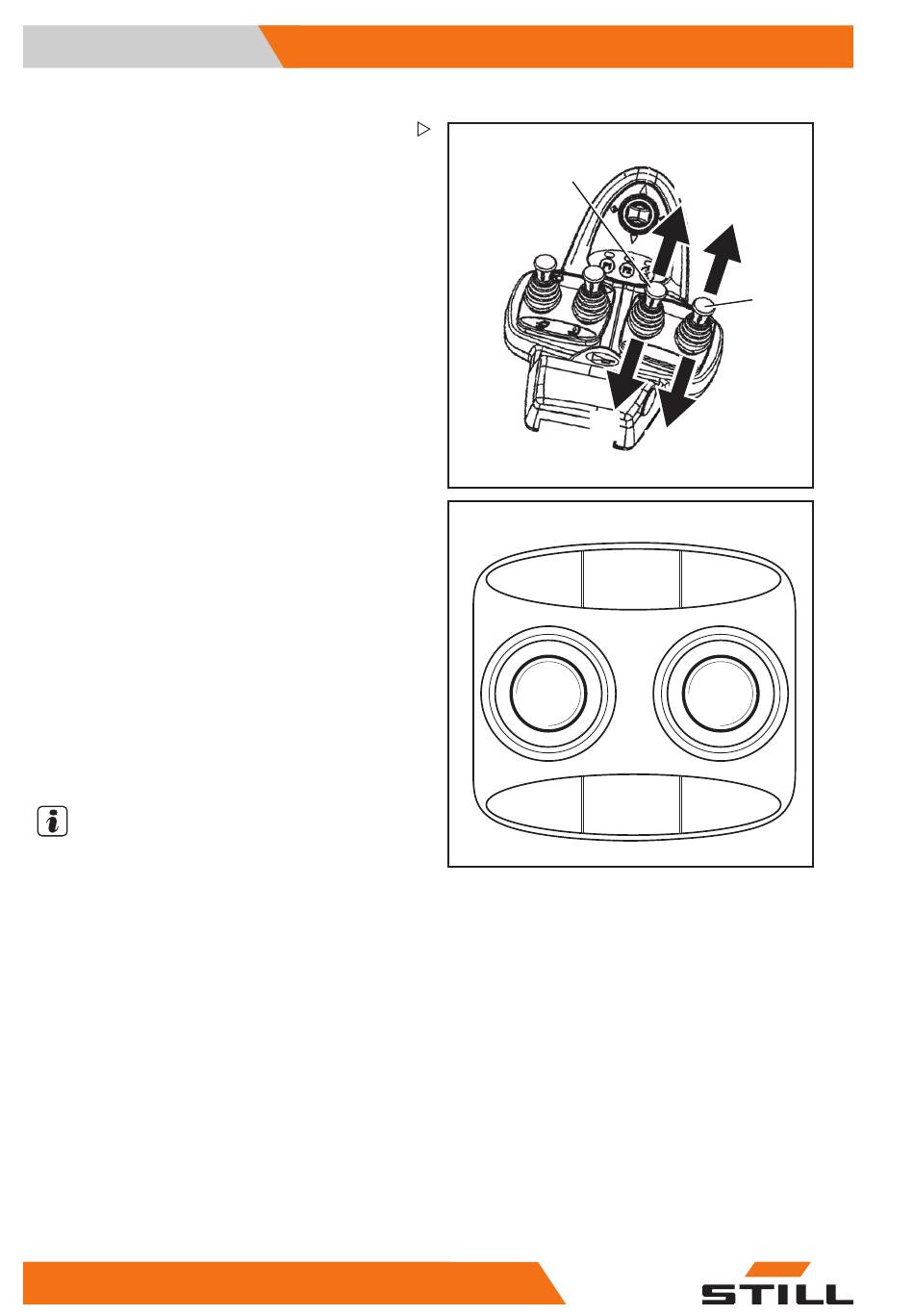

Contrôle des montages auxiliaires à
l'aide d'un minilevier quadruple
Les montages auxiliaires (variante) sont
contrôlés dans cette version en utilisant les
leviers de commande (1) et (2).
Les pictogrammes sur les leviers de com-
mande montrent la fonction correspondante
activée par ces leviers.
Les différentes actions sont résumées ci-des-
sous :
– Déplacer le levier de commande (1) vers (A)
Le montage auxiliaire se déplace dans la
direction indiquée sur le pictogramme (A).
– Déplacer le levier de commande (1) vers (B)
Le montage auxiliaire se déplace dans la
direction indiquée sur le pictogramme (B).
– Déplacer le levier de commande (2) vers
(C)
Le montage auxiliaire se déplace dans la
direction indiquée sur le pictogramme (C).
– Déplacer le levier de commande (2) vers
(D)
Le montage auxiliaire se déplace dans la
direction indiquée sur le pictogramme (D).
REMARQUE
La disposition des pictogrammes dépend
du montage auxiliaire pré-assemblé. Si un
montage auxiliaire avec d'autres fonctions est
monté, la représentation du pictogramme doit
être vérifiée et changée si nécessaire.
– Contacter le centre d'entretien agréé si
nécessaire.
218 57348011826 FR - 02/2019 - 12
Fonctionnement
1
A
B
D
A
B
C
2
7325_003-041
C
D
