DGCI
Pour la fixation du vérin :
S
Utiliser :
– des fixations par profilés (supports centraux) MUC ou
– des fixations par pattes HPC combinées à des fixations par profilés supplé
mentaires MUC.

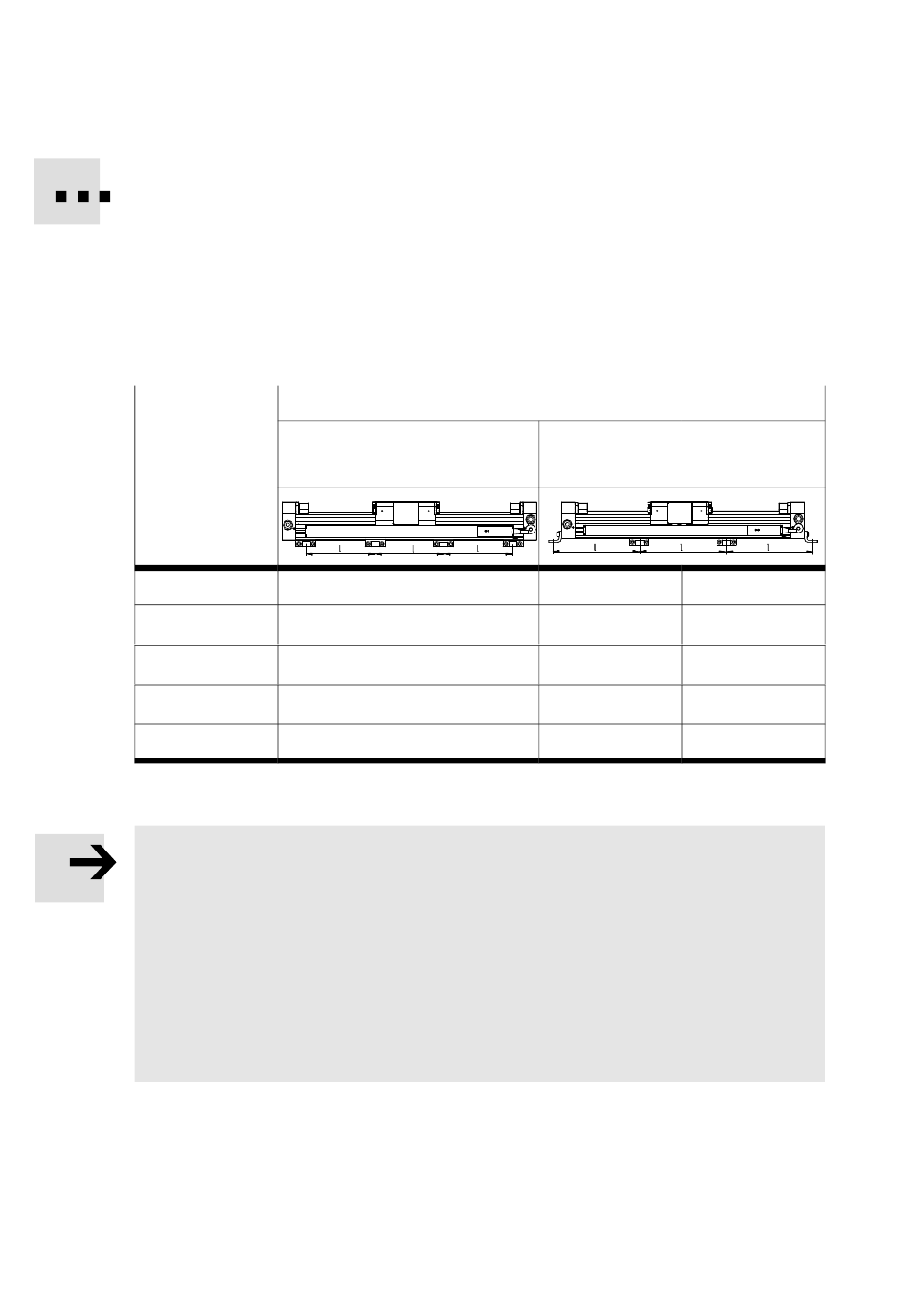

Le tableau suivant indique le nombre minimal nécessaire de fixations par
profilés et par pattes.
Courses
100 ... 400
401 ... 600
601 ... 1200
1201 ... 1400
1401 ... 2000
Fig. 5
Nota
De trop grands écarts entre les fixations par profilés peuvent réduire la
précision du positionnement.
S Utiliser au moins le nombre d'éléments de fixation indiqué dans Fig. 5.
Ce nombre est différent de celui indiqué dans la documentation concernant
le vérin linéaire DGC.
S S'assurer que les plaques sont disposées de la façon suivante :
– parfaitement en ligne (p.ex. utiliser une règle).
– parfaitement réparties sur toute la longueur du vérin.
8
Nombre d'éléments de fixation
Fixation par profilé
2
2
3
3
4
Fixation par
Fixation par
pattes
+
profilé
2
0
2
1
2
1
2
2
2
2
Festo – DGCI – 2017-07c Français
