Mode d'emploi Everest
®
|

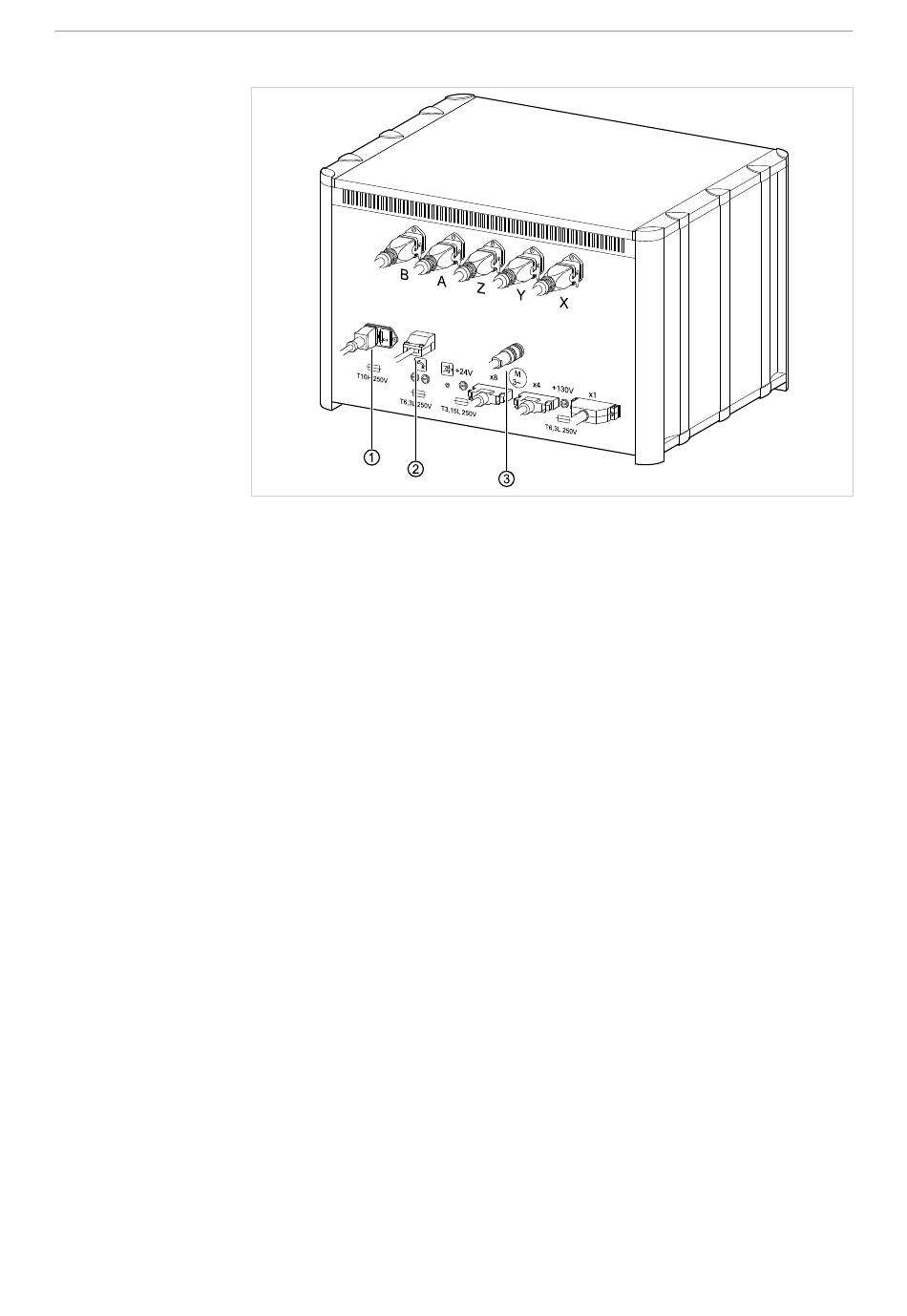

4 Mise en service 4.2 Raccordement
engine Base Camp 4140
Bloc d'alimentation
Alimentation en courant du moteur
(X)
pas à pas de l'axe X
Alimentation en courant du moteur
(Y)
pas à pas de l'axe Y
Alimentation en courant du moteur
(Z)
pas à pas de l'axe Z
Alimentation en courant du moteur
(A)
pas à pas de l'axe A
Alimentation en courant du moteur
(B)
pas à pas de l'axe B
Câble de commande pour l'unité de
(x1)
fraisage et de polissage (37P)
Commande du moteur pas à pas au
(x4)
PC (axe B)
Commande du moteur pas à pas au
(x8)
PC (axe X, Y, Z, A)
① Accès au réseau
② Alimentation en courant de la pompe
à lubrifiant réfrigérant
③ Alimentation en courant du moteur à
broche
43/71
