JP/JE MONOBLOCCO - Serie FT
Manutenzione dei cuscinetti
d'impiego.
Sostituzione dei cuscinetti:
- svuotare il corpo pompa come indicato al paragrafo 7
Attenzione: residui di liquido possono rimanere all'interno del corpo pompa, nel portamotore, nella condotta di aspirazione; prendere
le dovute precauzioni se il liquido è pericoloso (infiammabile, corrosivo, velenoso, infetto ecc.).

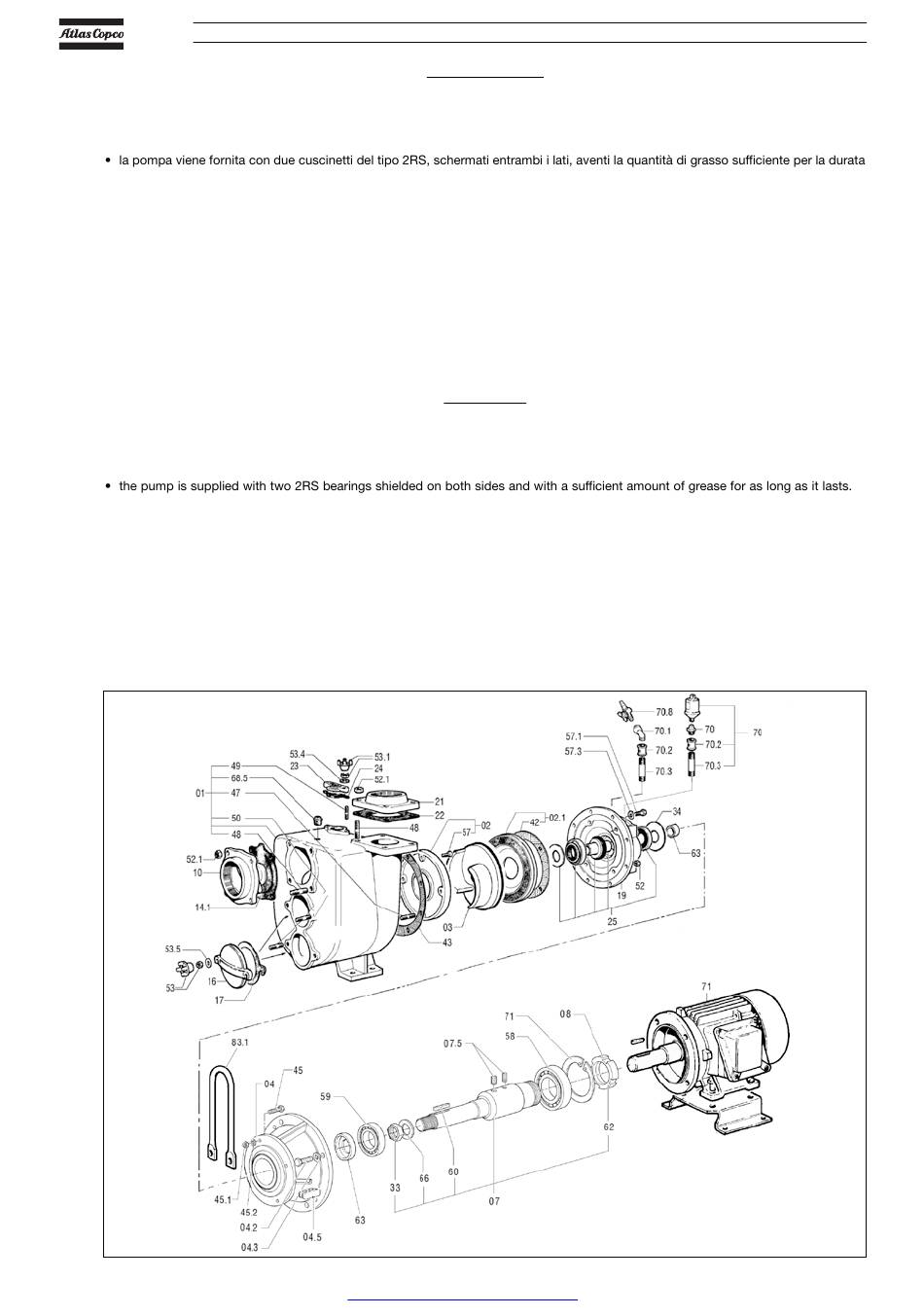

- smontare la parte pompante dal motore svitando le viti (04.2) della campana (04) e le viti (07.5) dell'albero (07)
- smontare il corpo pompa (01), girante (03) e tenuta (25)
- svitare la ghiera (08) e togliere il seeger (71)
- estrarre l'albero (07) completo di cuscinetti dalla parte della campana (04)
- estrarre la ghiera (63) e i cuscinetti (58-59) con un estrattore oppure con una pressa
- per il montaggio procedere al contrario
JP/JE MONOBLOC - FT series
Servicing required by the bearings
How to replace the bearings:
- drain the pump casing as shown in section 7
Attention: residual liquid may be found inside the pump casing, head and suction line; take all necessary precautions if the liquid is
hazardous (inflammable, corrosive, poisonous, infected, etc.)
- disassemble the wet end from the motor by unscrewing the screws (04.2) of the bell housing (04) and the screws (07.5) of the
shaft (07)
- disassemble the pump casing (01), impeller (03) and seal (25)
- unscrew the ring nut (08) and remove the seeger ring (71)
- pull out the shaft (07), complete with bearings, from the bell housing side (04)
- remove the ring nut (63) and the bearings (58-59) with the aid of a puller or press.
- work through the instructions in reverse in order to re-assemble the parts.
