3.2 Aufstellort des Geräts

3.2.1 Umgebung

Das Gerät muss im Innenbereich in einer Umgebung aufgestellt werden, in der es vor direktem Sonnenlicht, Feuchtigkeit und Staub geschützt ist.
Änderungen der Temperatur und Feuchtigkeit sowie Luftverschmutzung beeinflussen die Betriebsumgebung des Geräts und können die
Sicherheit und den ordnungsgemäßen Betrieb beeinträchtigen. Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die
angegebenen Umgebungsbedingungen für das Gerät eingehalten werden.

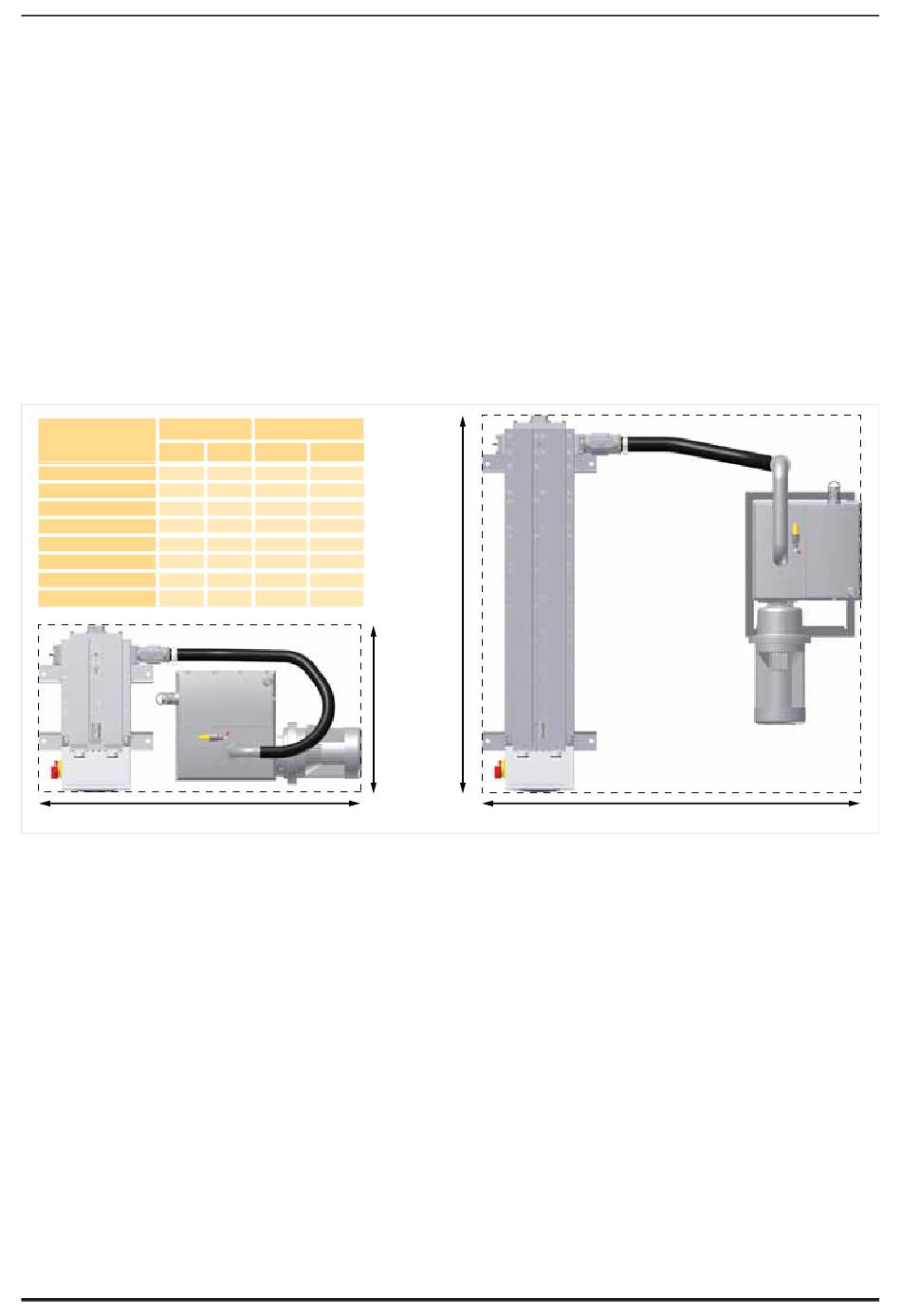

3.2.2 Platzbedarf

Das Gerät muss auf einer ebenen Stellfläche montiert werden, die das Eigengewicht sowie das Gewicht aller Zubehörteile tragen kann. Die
Mindestmaße der Stellfläche sind weiter unten genauer beschrieben, allerdings muss um das Gerät ausreichend Platz für die Luftzirkulation, den
Zugang bei Wartungsarbeiten und zum Ansetzen von Hebezeug vorhanden sein. Es wird ein Mindestabstand von etwa 500 mm an allen Seiten
des Trockners und 1000 mm darüber empfohlen. Für die Pumpe ist ein Mindestabstand von 100 mm an allen Seiten notwendig.
mm
794
MXLE 102C
963
MXLE 103C
963
MXLE 103
1132
MXLE 104
1301
MXLE 105
1470
MXLE 106
1642
MXLE 107
1808
MXLE 108
Stellen Sie das Gerät NICHT so auf, dass es nur schlecht bedient oder vom Stromnetz getrennt werden kann.

3.3 Mechanische Installation

3.3.1 Allgemeine Anforderungen

Vergewissern Sie sich, dass alle Filterkondensatableiter mit geeigneten Ablassrohren versehen sind und dass sämtliches Abwasser gemäß den
örtlichen Bestimmungen entsorgt wird.
Außerdem ist sicherzugehen, dass das gesamte Leitungsmaterial für die Anwendung geeignet, sauber und frei von Verschmutzungen ist. Der
Durchmesser der einzelnen Leitungen muss groß genug sein, um eine unbegrenzte Eingangsluftversorgung zum Gerät und
Ausgangsluftversorgung zur Anwendung zu ermöglichen.
Beim Verlegen der Rohre ist auf eine entsprechende Abstützung zu achten, um Schäden und Lecks am System zu verhindern.
Alle Komponenten des Systems müssen mindestens auf den maximalen Betriebsdruck des Geräts ausgelegt sein. Es wird empfohlen, das
System mit Überdruckventilen entsprechender Nennkapazität zu schützen.
T B
Zoll mm Zoll
31,3 1550 61,0
37,9 1550 61,0
37,9 1648 64,9
44,6 1730 68,1
51,2 1730 68,1
57,9 1830 72,0
64,6 1830 72,0
71,2 1830 72,0
W
D
D
W
