Fonction:
Les paramètres 302 à 307 Entrées digitales permettent
de sélectionner les différentes fonctions affectées
aux entrées digitales (bornes 18 à 33).
Description du choix:
Sélectionner Inactif si le variateur de fréquence ne
doit pas réagir au signal appliqué à la borne.
Sélectionner Reset pour remettre le variateur de
fréquence à zéro à l'issue d'une alarme ; toutefois,
toutes les alarmes ne peuvent être remises à zéro (arrêt
verrouillé) sans couper puis remettre l'alimentation
secteur. Voir le tableau dans Liste des avertissements et
alarmes. L'option Reset est activée au début du signal.
Sélectionner Stop roue libre inverse pour que le
variateur de fréquence libère immédiatement le
moteur (les transistors de sortie sont hors tension)
et le laisse tourner en roue libre jusqu'à l'arrêt. Le
niveau logique 0 se traduit par un fonctionnement
en roue libre jusqu'à l'arrêt.
Sélectionner Reset et roue libre inverse pour activer
simultanément la roue libre du moteur et le reset. Le
niveau logique 0 se traduit par un arrêt en roue libre
et un reset. Reset est activé à la fin du signal.
Sélectionner Arrêt rapide inverse pour activer
simultanément la rampe de décélération réglée
au paramètre 212 Temps de décélération de
la rampe, arrêt rapide. Le niveau logique 0 se
traduit par un arrêt rapide.
Sélectionner Freinage inverse par injection de CC pour
arrêter le moteur en lui appliquant une tension continue
durant un laps de temps donné, voir paramètres 126,
127 et 132 Freinage CC. Noter que cette fonction n'est
activée que si les paramètres 126 Temps de freinage
par injection de courant continu et 132 Tension de
freinage par injection de courant continu adoptent une
valeur différente de 0. Le niveau logique "0" se traduit
par un freinage par injection de courant continu.
Arrêt inverse : le niveau logique 0 a pour résultat
que la vitesse du moteur emprunte la rampe de
décélération sélectionnée jusqu'à l'arrêt.
= Réglage d'usine. Texte entre () = texte affiché. L'option [] = est celle utilisée lors des communications transitant par le port série.
MG.28.H2.04 -
AKD 2800
Aucune des commandes d'arrêt
susmentionnées ne doit être utilisée
pour une mise hors tension dans le
cadre d'une réparation. Attention : le variateur
de fréquence comporte d'autres alimentations de
tension que L1, L2 et L3, lorsque les connexions du
circuit intermédiaire CC sont utilisées. Vérifier que
toutes les alimentations sont débranchées et que
le temps nécessaire (4 min) s'est écoulé avant de
commencer l'intervention de réparation.

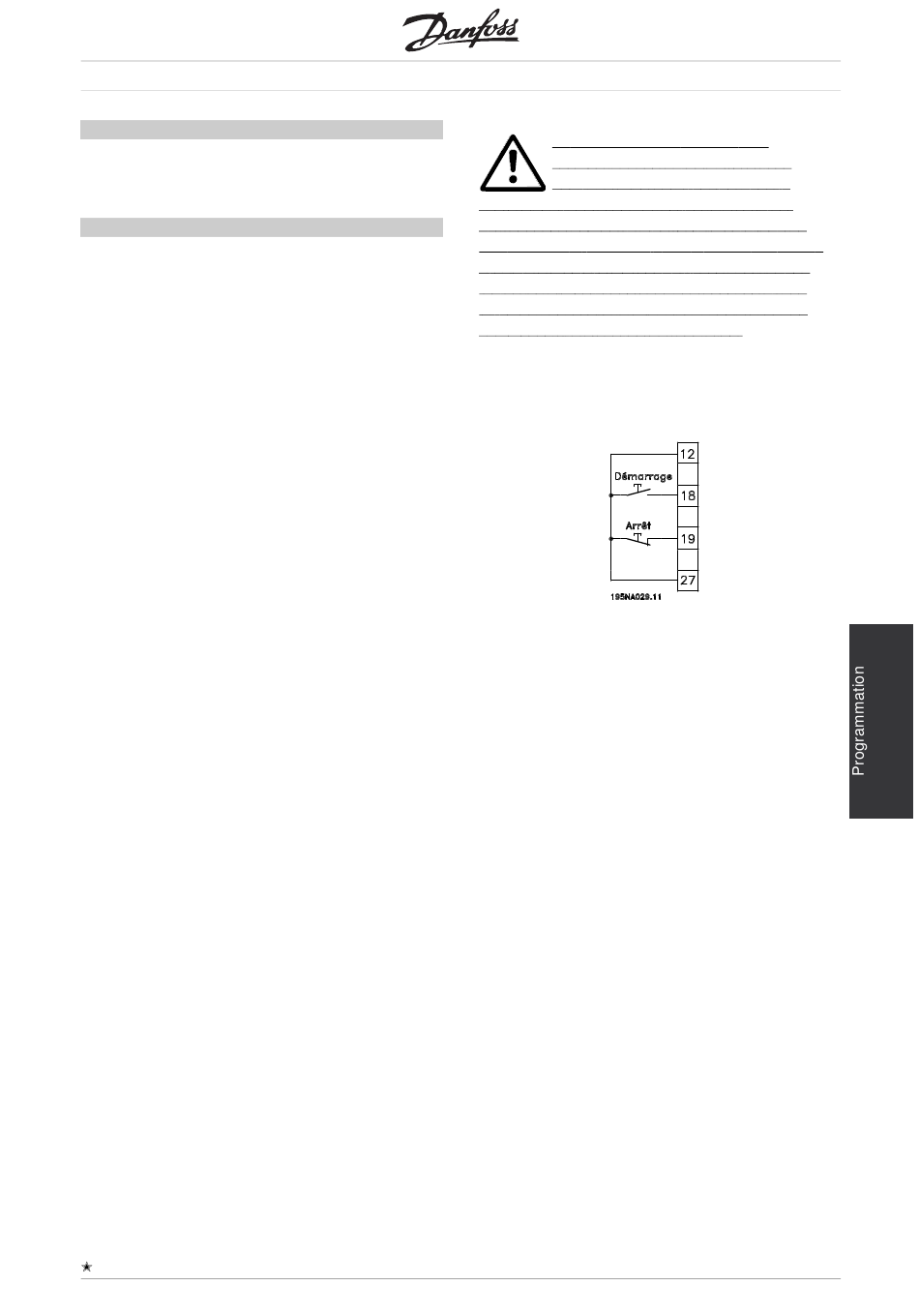

Sélectionnez Démarrage pour obtenir un ordre de
démarrage/arrêt. Niveau logique 1 = démarrage,
niveau logique 0 = arrêt.
Impulsion de démarrage : si une impulsion d'au
moins 14 ms est appliquée, le variateur de fréquence
va démarrer le moteur sous réserve qu'aucun
ordre d'arrêt n'ait été donné. Arrêter le moteur
en activant brièvement Arrêt inverse.
Inversion Pas d'utilisation sur AKD.
Démarrage avec inversion Pas d'utilisation sur AKD.
Sélectionner Démarrage sens horlogique pour obtenir
qu'au démarrage l'arbre du moteur ne tourne que
dans le sens horlogique. Utilisation déconseillée en
Régulation de process en boucle fermée.
Démarrage antihorlogique: Pas d'utilisation sur AKD.
Jogging Pas d'utilisation sur AKD.
Gel référence gèle la référence instantanée. Seules
Accélération et Décélération permettent alors de
modifier la référence. Lorsque Gel référence est
actif, il est mémorisé après une commande d'arrêt
et en cas de panne de secteur.
Gel sortie gèle la fréquence instantanée de sortie (en
Hz). Seules Accélération et Décélération permettent
alors de modifier la fréquence de sortie.
31
