Para montar otras mesas de sierra a modelo
Importante: ntes de montar una sierra de mesa
DeWalt, Craftsman o Makita, introduzca los tornillos
de cabeza Phillips de 8 mm x 50 mm a través de cada
ubicación de agujero "B" (marcada con un "*"en la
ilustración) y apriételos usando las tuercas de fijación
de 8 mm.

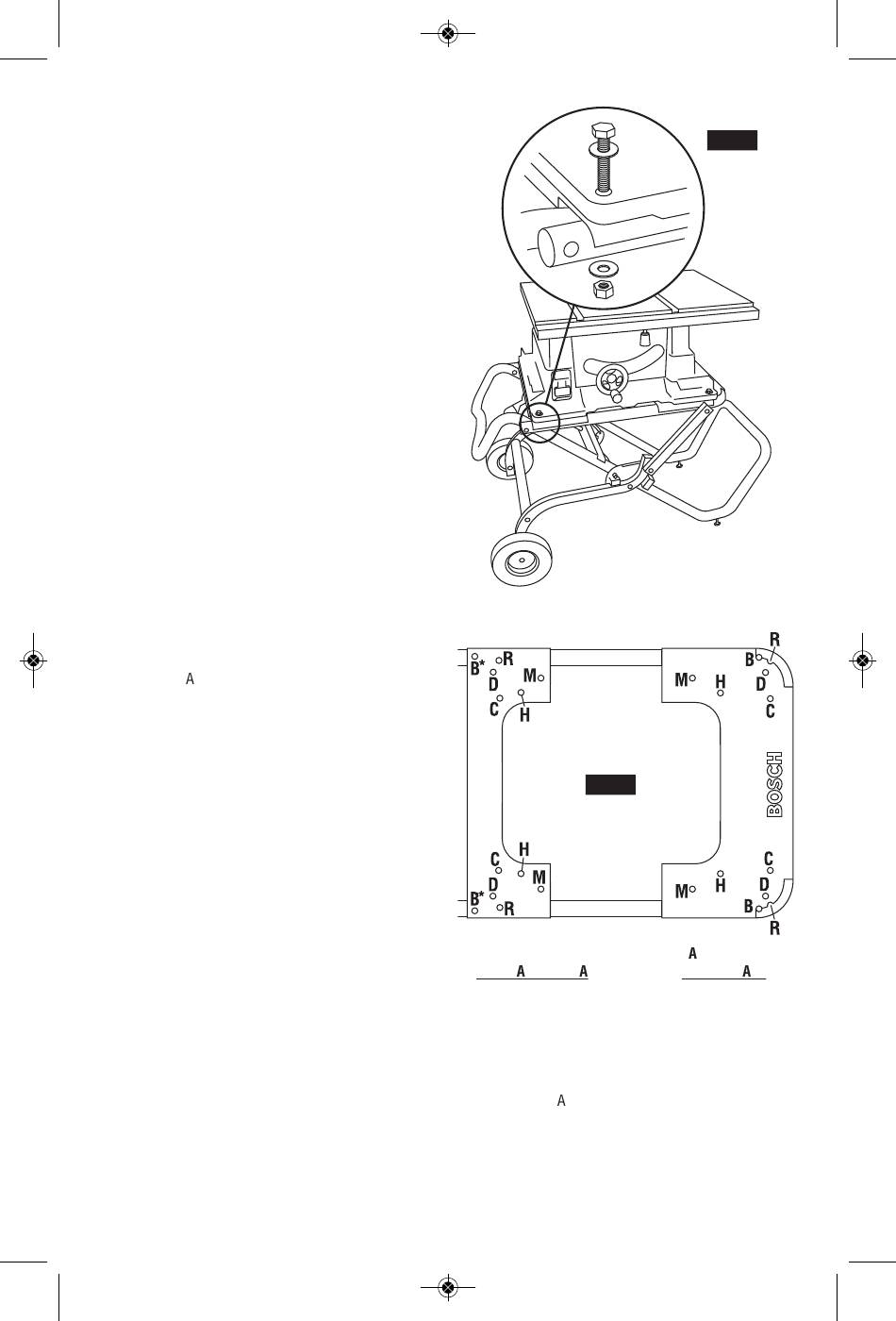

1. Utilizando el diagrama que aparece más adelante,
localice los agujeros de montaje correctos para la
sierra de mesa que se vaya a utilizar y posicione la
sierra sobre la base de soporte según corresponda.
Para utilizarse con la sierra de mesa Hitachi :
Si su base de soporte TS2000 no tiene los agujeros
"H", tendrá que taladrarla para hacer los agujeros.
Coloque la sierra sobre el centro de la abertura y
haga marcas con un lápiz (a través de los agujeros
de los soportes con forma de L) en las placas de
montaje del tablero de mesa. Retire la sierra y haga
cuatro (4) agujeros de 5/16" de diámetro a través
de las placas de montaje.
Para uso con la sierra de mesa Ridgid:
Localice los cuatro agujeros "R" ubicados en las
dos placas de montaje y haga cuatro (4) agujeros
de 3/8" de diámetro que atraviesen completamente
el armazón de la base de soporte.
2. Utilice los herrajes de montaje apropiados para su
modelo de sierra de mesa.
TS2000
FIG. C
MODELOS DE
SIERR DE MES
Bosch 4100/4000
Dewalt DW744
Craftsman 21830
Makita 2703
Hitachi C10R Z**
Ridgid TS2400LS**
**Consulte las instrucciones especiales.
-29-
FIG. B
GUJEROS
DE MONT JE
B
D
C
M
H
R
