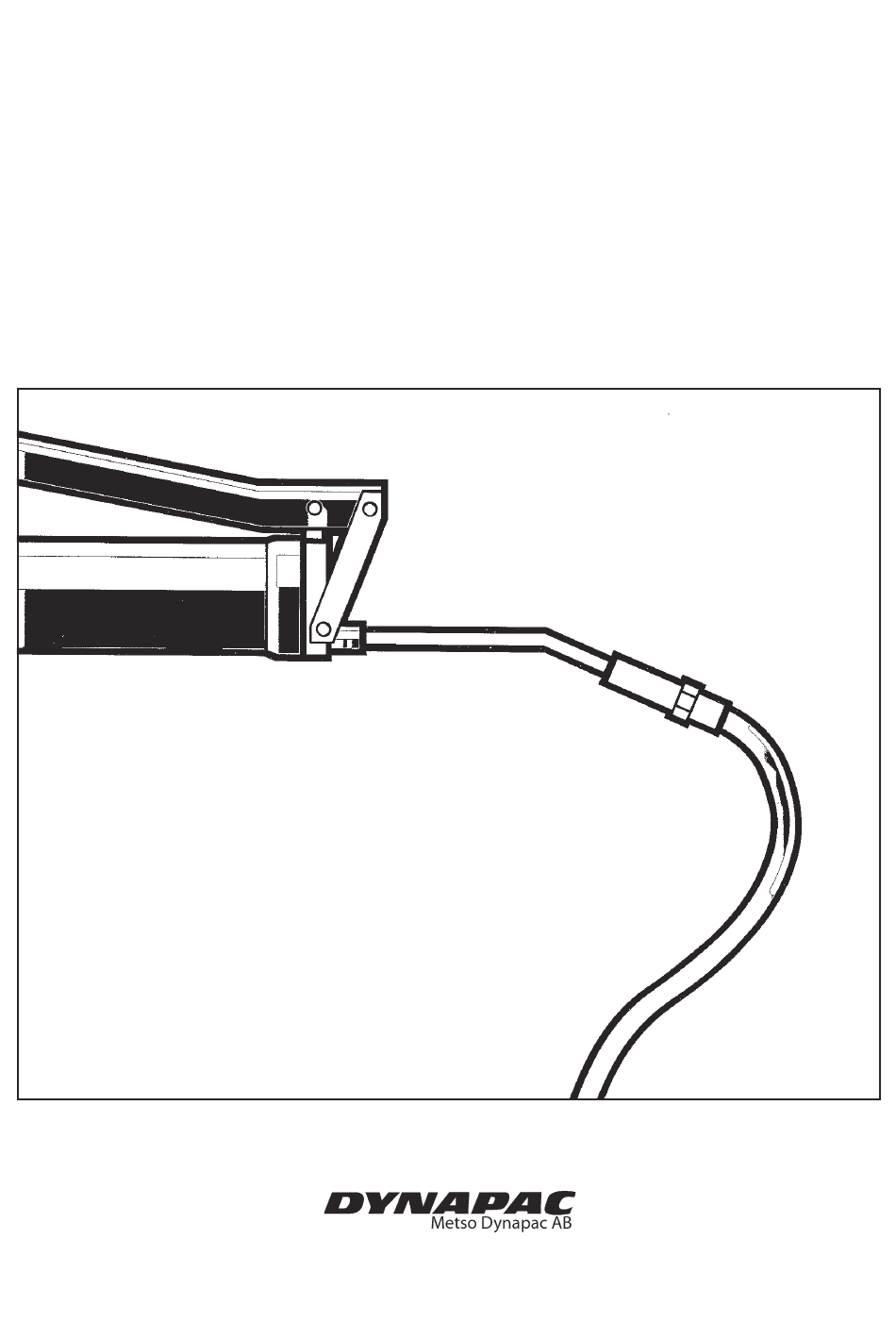

- Page 1 DYNAPAC CA152A ENTRETIEN M152AFR2 Box 504, SE-371 23 Karlskrona, Sweden Phone: +46 455 30 60 00, Fax: +46 455 30 60 30 www.dynapac.com...
- Page 2 ILF015WO1...
-
Page 3: Rouleau Vibrant
Instructions valables à partir de: CA152A PIN (S/N) *64x21620* Le CA 52A est l'un des rouleaux vibrants Dynapac. Il existe en version A et AD respectivement. La cabine et les accessoires relatifs à la sécurité sont décrits dans le présent manuel. -
Page 4: Table Des Matières
Ce manuel contient les directives d’entretien et de maintenance qui seront normalement assurées par l’opérateur. Pour l’entretien du moteur Diesel, se reférer aux instructions du fabricant de moteur, que vous trouverez dans le dossier de la machine. CA152A M152AFR2... -
Page 5: Lubrifiants, Symboles
Antigel jusqu’à environ -41°C. En conduite à des températures de l’air très élevées ou très basses, d’autres lubrifiants sont requis. Se reporter à la rubrique “Instructions spéciales” ou consulter Dynapac. Niveau d’huile moteur Filtre à air Filtre à huile moteur Batterie Réservoir d’huile hydraulique,... -
Page 6: Caractéristiques Techniques
Gonflage ..... 145 kPa (1,4 kp/cm Données vibrations CA152A CA152AD Charge linéaire statique kg/cm 22,7 23,9 Amplitude (forte) Amplitude (faible) Fréquence (à forte amplitude) Fréquence (à faible amplitude) Force centrifuge (à forte amplitude) kN Force centrifuge (à faible amplitude)kN CA152A M152AFR2... - Page 7 Les boulons de ROPS doivent toujours être serrés secs. Dimension d’écrou: M20 (P/N 50 02 26) Classe de résistance: 8.8 Couple de serrage: 330 Nm (Traités Dacromet) Circuit hydraulique Pression d’ouverture (MPa) CA152A Système moteur 38,0 Système d’alimentation Système de vibrations 33,0 Système de direction 18,0 Neutralisation des freins Le système décrit dans la présente brochure est de...
- Page 8 à acoustique, à garanti l’oreille de l’oreille de dB(A) LwA l’opérateur l’opérateur (plate-forme) (cabine)dB(A) dB(A) LpA CA152A Les niveaux de bruit peuvent varier suivant la nature du sol et la position de la cabine. CA152A M152AFR2...
-
Page 9: Schéma D'entretien
25. Pneus, pression de gonflage 37. Courroies d’entraînement, 11. Commande d’inversion du 26. Essieu arrière, refroidissement, alternateur sens de marche réducteurs planétaires (x2) 38. Filtre à air frais (cabine) 12. Boîtier de fusible 27. Essieu arrière, différentiel 39. Air conditionné (option) CA152A M152AFR2... -
Page 10: Mesures D'entretien
Vérifier le serrage des écrous de roue Vérifier la pression des pneumatiques Vérifier la climatisation Accessoires Après les 50 premières heures de marche du rouleau, changer tous les filtres à huile et toutes les huiles, sauf l’huile hydraulique. CA152A M152AFR2... - Page 11 Toutes les 2000 heures de marche (chaque année) Pos. dans Mesure à prendre Voir page Remarque la fig. 1 9, 10 Changer l’huile du réservoir hydraulique 13, 16 Changer l’huile du/des cylindres Graisser le réglage AV/AR Révision de la climatisation 29 Accessoires CA152A M152AFR2...
-
Page 12: Toutes Les 10 Heures (Quotidiennement)
Fig. 4 Refroidisseur 1. Niveau max Changer le liquide de refroidissement et rincer 2. Niveau min le système tous les ans. Vérifier que l’air circule 3. Bouchon de remplissage librement dans le refroidisseur. CA152A M152AFR2... - Page 13 (1) entre les repères maxi et mini. Faire le plein d’huile hydraulique conformément à la liste des lubrifiants recommandés, si le niveau est insuffisant. Fig. 7 Réservoir hydraulique 1. Regard vitré 2. Tuyau de remplissage CA152A M152AFR2...
- Page 14 Dévisser le bouchon de réservoir (1), remplir d’eau propre, ne pas enlever la crépine (2). Remplir le réservoir d’eau, il contient 500 litres. Seul adjuvant : une petite quantité d’antigel écologique. Fig. 9 Réservoir d’eau arrière 1. Bouchon de réservoir 2. Crépine CA152A M152AFR2...
-
Page 15: Système D'arrosage/Cylindre Contrôle - Nettoyage
Après contrôle et nettoyage éventuel, démarrer le système et vérifier son bon fonctionnement. Fig. 12 Système de pompe 1. Filtre grossier 2. Robinet de fermeture 3. Corps de filtre 4. Pompe à eau CA152A M152AFR2... - Page 16 En conduite de transport, les racloirs ne doivent pas toucher les pneus : soulever les lames de racloir (1) et les bloquer en position levée à l’aide de la broche de verrouillage (2). Fig. 15 Racloirs pour pneumatiques 1. Lame de racloir 2. Broche de verrouillage CA152A M152AFR2...
-
Page 17: Toutes Les 50 Heures (Chaque Semaine)
Pour remplacer le filtre de sécurité (4), extraire le filtre avec le porte-filtre, poser un nouveau filtre, remonter l’épurateur d’air dans l’ordre inverse suivant les instructions dans fig. ci-dessus. Fig. 18 Filtre à air 4. Filtre de sécurité CA152A M152AFR2... - Page 18 Donner 3 coups de pompe manuelle à chacun (2). Laisser un peu de graisse sur les graisseurs après graissage, pour empêcher la saleté de pénétrer dans les graisseurs. Fig. 21 Cylindre d’articulation côté gauche 2. Graisseurs fixations de cylindre (2 pcs) CA152A M152AFR2...
- Page 19 Arrêter l’unité, qui sinon risquerait d’être endommagée en fonctionnant avec un niveau de réfrigérant insuffisant. Fig. 23 Filtre de séchage 1. Regard vitré Enlever au besoin la poussière du condensateur (1). Fig. 24 Cabine 1. Condensateur CA152A M152AFR2...
-
Page 20: Toutes Les 250 Heures (Chaque Mois)
Nettoyer le bouchon de remplissage magnétique (1) d’éventuels débris métalliques avant remontage. Pour choisir l’huile qui convient, se reporter aux caractéristiques de lubrifiants. Fig. 27 Cylindre côté droit 1. Remplissage 2. Plaque minéralogique Ne pas trop remplir d’huile, risque de 3. Regard vitré surchauffe. CA152A M152AFR2... -
Page 21: Refroidisseur D'huile Hydraulique - Contrôle/Nettoyage
10–15 mm. Prendre une lame de couteau ou autre objet pointu pour faciliter le contrôle. S’assurer que les vis de fixation (2) sont serrées. Fig. 30 Cylindre, côté vibration 1. Plot élastique 2. Vis de fixation CA152A M152AFR2... - Page 22 électriques vers l’alternateur. Vérifier les tuyaux de réfrigérant et les raccords et s’assurer qu’il n’y a pas de traces d’huile indiquant des fuites de réfrigérant. Fig. 33 Climatisation 1. Tuyaux pour réfrigérant 2. Élément condensateur CA152A M152AFR2...
-
Page 23: Toutes Les 500 Heures (Chaque Trimestre)
Attention aux mains. Remplacer également le filtre à huile du moteur (2). Se reporter au manuel d’instructions du moteur. Mettre l’huile vidangée et le filtre en décharge. Fig. 36 Côté moteur gauche 1. Bouchon de vidange 2. Filtre à huiler CA152A M152AFR2... -
Page 24: Chaîne De Guidage Et Roulements Du Siège - Graissage
Fig. 38 Roulements du siège. vers l’avant, serrer les vis à fond et vérifier la tension 1. Graisseur de la chaîne. 2. Roue dentée 3. Chaîne motrice 4. Vis de réglage 5. Couvercle 6. Glissières 7. Blocage de rotation CA152A M152AFR2... -
Page 25: Toutes Les 1000 Heures (Chaque Semestre)
Mettre un récipient de récupération sous le robinet. Fig. 41 Réservoir hydraulique, dessous 1. Robinet de vidange Ouvrir le robinet (1) et laisser s’écouler l’eau de 2. Bouchon condensation, s’il y en a. Refermer le robinet. Remettre le bouchon. CA152A M152AFR2... -
Page 26: Réservoir De Carburant - Drainage
Remettre les bouchons de vidange et remplir d’huile neuve au niveau requis. Revisser le bouchon de vid- ange/remplissage. Utiliser de l’huile de transmission, voir instructions de graissage. Fig. 44 Essieu arrière vu de derrière 1. Bouchons de niveau/remplissage 2. Bouchons de vidange CA152A M152AFR2... -
Page 27: Réducteurs Planétaires - Changement D'huile
Déposer tout le porte-filtre et extraire la cartouche filtrante. Remplacer par un nouveau filtre. Il peut être nécessaire de remplacer le filtre plus souvent si la machine travaille dans un environnement poussiéreux. Fig. 47 Cabine 1. Filtre à air frais 2. Vis (x2) CA152A M152AFR2... -
Page 28: Toutes Les 2000 Heures (Chaque Année)
Remplir d’huile conformément à “Cylindre – contrôle de niveau d’huile”. Attention aux mains en ouvrant le bouchon de vidange d’huile chaude. Risque de brûlures ! Fig. 49 Cylindre, côté droit 1. Bouchon de vidange/remplissage 2. Plaque minéralogique 3. Regard vitré CA152A M152AFR2... -
Page 29: Articulation De Direction - Contrôle
Articulation de direction – Contrôle S’assurer que l’articulation de direction ne présente pas de dommages physiques ou de fissures. Vérifier et remédier aux écrous desserrés. S’assurer qu’il n’y a pas de coincement ou de jeu. Fig. 51 Articulation de direction CA152A M152AFR2... -
Page 30: Système D'arrosage Cylindre - Vidange
Remonter le corps de filtre (1) ou le bouchon de vid- ange (2), remplir d’eau et contrôler l’étanchéité. Les réservoirs d’eau sont en fibre de verre et sont récupérables. Fig. 54 Réservoir d’eau 1. Système de pompage 2. Bouchon de vidange CA152A M152AFR2... - Page 31 Vérifier si les tuyaux du système ne sont pas usés. S’assurer que le vidage de l’unité de refroidissement s’effectue facilement pour que l’eau de condensation ne s’accumule pas dans l’unité. Vider l’eau en serrant les soupapes (2). Fig. 56 Climatisation 1. Radiateur 2. Soupape de vidange (x2) CA152A M152AFR2...
- Page 32 Le système contient du réfrigérant sous pression. Il est interdit de laisser des réfri- gérants s’échapper dans l’atmosphère. Toute intervention sur le circuit de refroi- dissement ne doit être confiée qu’à une entreprise agréée. CA152A M152AFR2...
-
Page 33: Immobilisation Prolongée
* Replier le protège-instruments sur la colonne de direction. Couvrir le rouleau entier avec une bâche. Celle-ci ne doit pas atteindre le sol. Si possible, remiser le rouleau à l’intérieur, de préférence dans un local à température constante. CA152A M152AFR2... -
Page 34: Instructions Spéciales
En utilisant une batterie de secours pour assister le Démarrage assisté démarrage, toujours connecter le pôle positif de la batterie de secours au pôle positif de la batterie du rouleau, et le pôle négatif au pôle négatif. CA152A M152AFR2... -
Page 35: Systeme Electrique, Fusibles, Relais
3. Girophare 5. Clignotants gauche, avant et arrière, clignotants 7,5A 4. Pompe d’arrosage, pneus latéraux 5. Essuie-glace cabine std 6. Clignotants droite, avant et arrière, clignotants 6. Éclairage intérieur cabine std latéraux * avec éclairage de route = Accessoires CA152A M152AFR2... -
Page 36: Fusibles Dans La Cabine
Relais horamètre Relais niveau de carburant Relais avertisseur de recul Relais éclairage Relais clignotants Relais freins Relais neutre Pompe d’arrosage cylindre/relais temporisateur Relais niveau d’eau Relais AVC (contrôle de variation automatique) Fig. 64 Tableau de bord = Accessoires CA152A M152AFR2... -
Page 37: Boîtier De Commande
Fig. 66 Plafond de la cabine avant 1. Plaque d’instrumentation 2. Relais K30 pour le ventilateur d’air conditionné 3. Relais K31 pour les ventilateurs de condensateur + radio 4. Boîtier à fusibles CA152A M152AFR2...
