Dynapac CA144 Manuel D'instructions
  1. Manuels
  2. Marques
  3. Dynapac Manuels
  4. Équipement de construction
  5. CA144
  6. Manuel d'instructions
Dynapac CA144 Manuel D'instructions

Dynapac CA144 Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

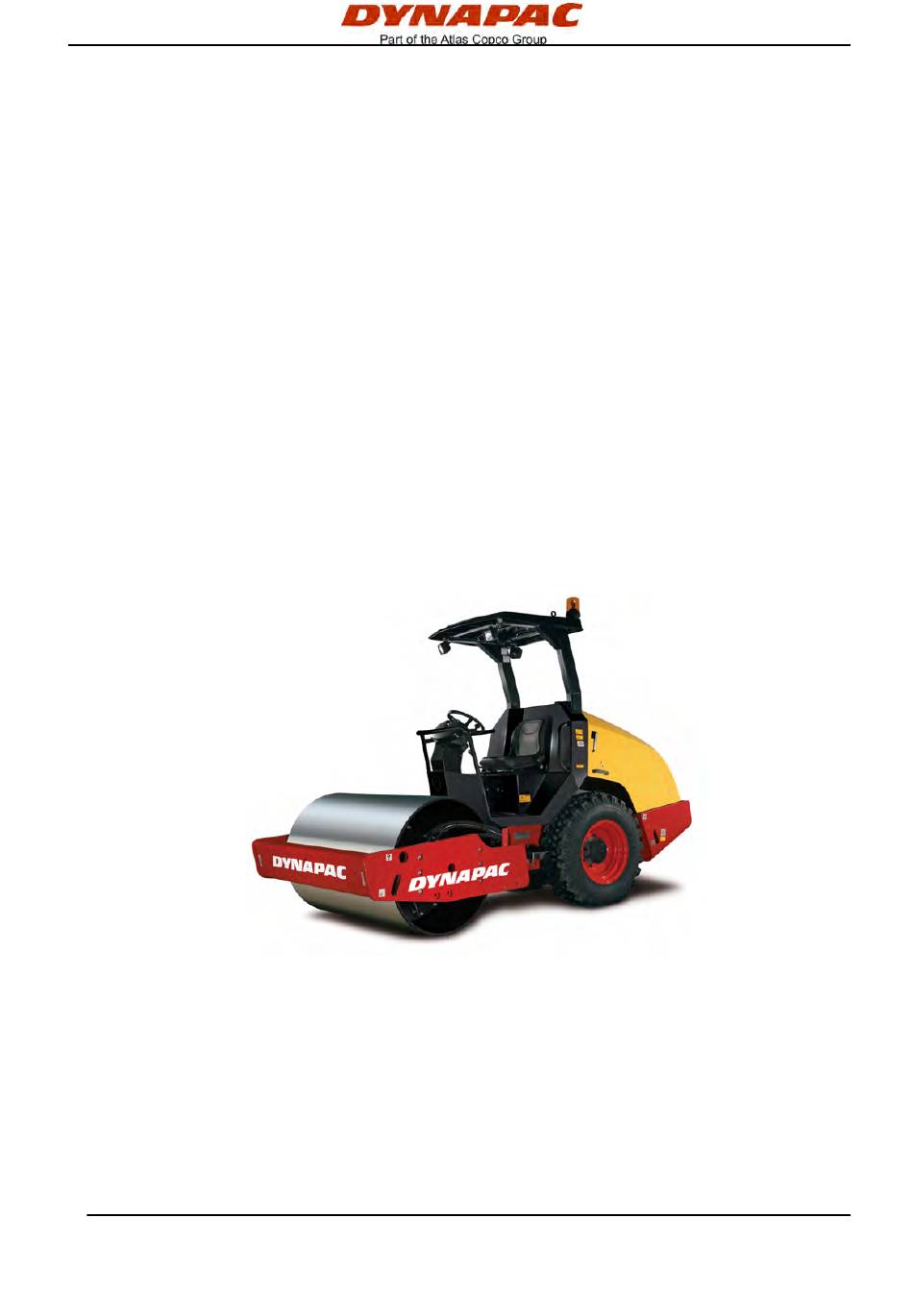

Manuel d'instructions
Manuel d'instructions
ICA144-US3FR4.pdf
ICA144-US3FR4.pdf
Conduite et entretien
Conduite et entretien
John Deere 5030HF285
John Deere 5030HF285
Numéro de série
Numéro de série
10000101x0D000001 -
10000101x0D000001 -
Traduction des instructions originales
Traduction des instructions originales
Droit de modifications réservé
Droit de modifications réservé
Imprimé en Suède
Imprimé en Suède
Rouleau vibrant
Rouleau vibrant
CA144
CA144
Moteur
Moteur
*83X7US5300* -
*83X7US5300* -

Publicité

Table des Matières
loading

Manuels Connexes pour Dynapac CA144

Sommaire des Matières pour Dynapac CA144

  • Page 1 Manuel d'instructions Manuel d'instructions ICA144-US3FR4.pdf ICA144-US3FR4.pdf Conduite et entretien Conduite et entretien Rouleau vibrant Rouleau vibrant CA144 CA144 Moteur Moteur John Deere 5030HF285 John Deere 5030HF285 Numéro de série Numéro de série *83X7US5300* - *83X7US5300* - 10000101x0D000001 - 10000101x0D000001 -...

  • Page 3: Table Des Matières

    Table des matières Introduction ..........................1 Le ........................ 1 Emploi prévu ....................1 Symboles d'avertissement ................1 Informations de sécurité................1 Généralités....................2 Marquage CE et Déclaration de conformité ..........2 Sécurité - Instructions générales ..................... 3 Sécurité - lors de la conduite ....................5 Conduite le long des bords .................
  • Page 4 Caractéristiques techniques - Poids et volumes ..............17 Caractéristiques techniques - Capacité de travail..............19 Caractéristiques techniques - Généralités ................21 Couples de serrage................... 22 ROPS - boulons ..................23 Système hydraulique................. 23 Plaque signalétique engin - Identification ................25 Numéro d'identification du produit sur le cadre .........
  • Page 5 Démarrage....................... 39 Démarrage du moteur ................39 Lame à égaliser (Option)................40 Fonctionnement - Conduite....................41 Conduite du rouleau.................. 41 Actionnement de la lame à égaliser (option)..........42 Conduite - Vibration ....................... 43 Vibration Marche/Arrêt ................43 Vibration - Activation ................. 43 Conduite - Arrêt........................
  • Page 6 Déverrouillage de l'articulation de direction..........52 Remorquage......................52 Solution 1 ....................52 Remorquage court avec moteur diesel en marche ........52 Solution 2 ....................53 Remorquage court avec moteur diesel coupé .......... 53 Frein de l'essieu arrière................53 Neutralisation des freins................53 Relâcher le frein du cylindre..............
  • Page 7 Liquide de refroidissement - Contrôle de niveau........69 Moteur diesel Contrôle de niveau d'huile ..........70 Freins - Contrôle...................... 70 Réservoir hydraulique - Contrôle de niveau d'huile........71 Réservoir de carburant - Remplissage............72 Entretien - 50h ........................73 Racloirs - Vérifier, réglage................. 73 Pneus - Pression d'air - Ecrou de roue - Serrage ........
  • Page 8 Entretien - 1000h ........................87 Filtre hydraulique - Remplacement ............87 Réservoir de carburant - Nettoyage....................88 Réservoir hydraulique - Vidange............... 89 Différentiel d'essieu arrière - Remplacement d'huile......... 89 Essieu arrière - logement pignon, remplacement d'huile ......90 Réducteur planétaire d'essieu arrière - Remplacement d'huile....90 Entretien - 2000h ........................

  • Page 9: Introduction

    Introduction Introduction Le CA144 est un rouleau vibrant de 5 tonnes conçu pour les opérations de compactage dans des tranchées, sur les routes et dans des espaces exigus dans le cadre de travaux de remplissage. Emploi prévu Il existe en version D (à cylindre lisse) et version PD (à...

  • Page 10: Généralités

    Introduction S'assurer d'une bonne ventilation (extraction S'assurer d'une bonne ventilation (extraction d'air par ventilation) si le moteur Diesel tourne d'air par ventilation) si le moteur Diesel tourne dans un local clos. dans un local clos. Généralités Ce manuel contient des instructions sur la conduite et l'entretien de la machine.

  • Page 11: Sécurité - Instructions Générales

    Sécurité - Instructions générales Sécurité - Instructions générales (Voir également le manuel de sécurité) Le conducteur doit parfaitement connaître le contenu de la section Le conducteur doit parfaitement connaître le contenu de la section CONDUITE avant de démarrer le rouleau. CONDUITE avant de démarrer le rouleau.
  • Page 12 Des modifications ne peuvent être apportées compromettre la sécurité. Des modifications ne peuvent être apportées qu'après l'autorisation écrite de Dynapac. qu'après l'autorisation écrite de Dynapac. 18. Evitez d'utiliser le rouleau avant que l'huile hydraulique n'ait atteint sa 18.

  • Page 13: Sécurité - Lors De La Conduite

    Sécurité - lors de la conduite Sécurité - lors de la conduite Conduite le long des bords En conduisant le long des bords, les 2/3 au moins de la largeur du cylindre doivent reposer sur la surface déjà compactée. Ne pas oublier que le centre de gravité de l'engin Ne pas oublier que le centre de gravité...
  • Page 14 Sécurité - lors de la conduite ICA144-US3FR4.pdf 2011-11-16...

  • Page 15: Sécurité (Option)

    Sécurité (Option) Sécurité (Option) Lame à égaliser L'opérateur doit s'assurer que personne ne se L'opérateur doit s'assurer que personne ne se trouve dans la zone de travail pendant le trouve dans la zone de travail pendant le fonctionnement de la machine. fonctionnement de la machine.
  • Page 16 Sécurité (Option) ICA144-US3FR4.pdf 2011-11-16...

  • Page 17: Instructions Spéciales

    Instructions spéciales Instructions spéciales Huiles standard et autres huiles recommandées À la sortie d'usine, les divers systèmes et composants sont remplis d'huiles répondant aux spécifications de graissage. Celles-ci sont utilisables à des températures de -15°C à + 40°C. Pour l'huile hydraulique biologique, la Pour l'huile hydraulique biologique, la température maximale doit être de +35 °C.

  • Page 18: Mesures Anti-Incendie

    Instructions spéciales Ne pas utiliser le lavage haute pression sur le Ne pas utiliser le lavage haute pression sur le tableau de bord. tableau de bord. Tout détergent susceptible de détruire des Tout détergent susceptible de détruire des composants électriques ou conducteurs ne doit composants électriques ou conducteurs ne doit pas être utilisé.

  • Page 19: Démarrage Assisté

    Instructions spéciales Lors du montage des batteries, toujours Lors du montage des batteries, toujours connecter le câble positif en premier. connecter le câble positif en premier. Mettre au rebut les batteries usagées d'une Mettre au rebut les batteries usagées d'une façon respectueuse de l'environnement.
  • Page 20 Instructions spéciales ICA144-US3FR4.pdf 2011-11-16...

  • Page 21: Caractéristiques Techniques - Bruit/Vibrations/Électriques

    Caractéristiques techniques - Bruit/vibrations/électriques Caractéristiques techniques - Bruit/vibrations/électriques Vibrations - Siège du conducteur (ISO 2631) Les niveaux de vibration sont mesurés conformément au cycle opérationnel décrit dans Les niveaux de vibration sont mesurés conformément au cycle opérationnel décrit dans la Directive européenne 2000/14/EC sur les machines équipées pour le marché de l'UE, la Directive européenne 2000/14/EC sur les machines équipées pour le marché...
  • Page 22 Caractéristiques techniques - Bruit/vibrations/électriques ICA144-US3FR4.pdf 2011-11-16...

  • Page 23: Caractéristiques Techniques - Dimensions

    Caractéristiques techniques - Dimensions Caractéristiques techniques - Dimensions Dimensions, vue latérale Dimensions Dimensions pouce pouce Empattement, cylindre et roue Empattement, cylindre et roue 1860 1860 Longueur, rouleau avec équipement (D) Longueur, rouleau avec équipement (D) 3950 3950 Longueur, rouleau avec équipement (PD) Longueur, rouleau avec équipement (PD) 3950 3950...

  • Page 24: Dimensions, Vue De Dessus

    Caractéristiques techniques - Dimensions Dimensions, vue de dessus Dimensions Dimensions pouce pouce Largeur, rouleau avec équipement Largeur, rouleau avec équipement 1800 1800 Porte-à-faux, côté gauche du cadre Porte-à-faux, côté gauche du cadre 2½ 2½ Porte-à-faux, côté droit du cadre Porte-à-faux, côté droit du cadre 2½...

  • Page 25: Caractéristiques Techniques - Poids Et Volumes

    Caractéristiques techniques - Poids et volumes Caractéristiques techniques - Poids et volumes Poids Poids Poids en ordre de marche avec Poids en ordre de marche avec 4800 kg 4800 kg 10.600 10.600 livres livres ROPS (EN500) (D) ROPS (EN500) (D) Poids en ordre de marche avec Poids en ordre de marche avec 5000 kg...
  • Page 26 Caractéristiques techniques - Poids et volumes ICA144-US3FR4.pdf 2011-11-16...

  • Page 27: Caractéristiques Techniques - Capacité De Travail

    Caractéristiques techniques - Capacité de travail Caractéristiques techniques - Capacité de travail Compactage Compactage Charge linéaire statique (D) Charge linéaire statique (D) 12,2 kg/cm 12,2 kg/cm 68 pli 68 pli Charge linéaire statique (PD) Charge linéaire statique (PD) Charge linéaire statique avec cabine (D) Charge linéaire statique avec cabine (D) 12,2 kg/cm 12,2 kg/cm...
  • Page 28 Caractéristiques techniques - Capacité de travail ICA144-US3FR4.pdf 2011-11-16...

  • Page 29: Caractéristiques Techniques - Généralités

    Caractéristiques techniques - Généralités Caractéristiques techniques - Généralités Moteur Moteur Constructeur/Modèle Constructeur/Modèle John Deere 5030HF285 John Deere 5030HF285 Turbo diesel Turbo diesel Puissance (SAE J1995) Puissance (SAE J1995) 62 kW 62 kW 84 hp 84 hp Régime moteur, ralenti Régime moteur, ralenti 900 tr/min 900 tr/min Régime moteur, travail/transport...

  • Page 30: Couples De Serrage

    Caractéristiques techniques - Généralités Couples de serrage Couples de serrage en Nm avec boulons secs huilés en utilisant une clé dynamométrique. Filet métrique normal, galvanisé (fzb) : CLASSE DE RÉSISTANCE : 8,8 ; Huilé 8,8 ; Huilé 8,8 ; Sec 8,8 ;...

  • Page 31: Rops - Boulons

    Caractéristiques techniques - Généralités Les boulons de ROPS doivent être serrés secs. Les boulons de ROPS doivent être serrés secs. ROPS - boulons Dimensions des boulons : M16 (500082) Dimensions des boulons : M16 (500082) Classe de résistance : Classe de résistance : Couple de serrage : Couple de serrage : 190 Nm...
  • Page 32 Caractéristiques techniques - Généralités ICA144-US3FR4.pdf 2011-11-16...

  • Page 33: Plaque Signalétique Engin - Identification

    Plaque signalétique engin - Identification Plaque signalétique engin - Identification Numéro d'identification du produit sur le cadre Le PIN (numéro d'identification du produit) (1) de la machine est poinçonné sur le bord droit du châssis avant ou le bord supérieur du côté droit du cadre. Fig.

  • Page 34: Explication Du Numéro De Série 17Pin

    Plaque signalétique engin - Identification Explication du numéro de série 17PIN A= Fabricant 00123 00123 V 0 A 123456 V 0 A 123456 B= Famille/Modèle C D E F C D E F C= Lettre de contrôle D= Aucun codage E= Unité...

  • Page 35: Description De La Machine - Autocollants

    Description de la machine - Autocollants Description de la machine - Autocollants Emplacement - autocollants 12 13 Carburant Diesel Carburant Diesel 4700991658 7. 4700991658 7. Attention, Surfaces Attention, Surfaces 4700903424 13. Niveau du liquide 4700903424 13. Niveau du liquide 4700272373 4700272373 brûlantes brûlantes...

  • Page 36: Autocollants De Sécurité

    Description de la machine - Autocollants Autocollants de sécurité 4700903423 Attention - Composants rotatifs du moteur. Tenir les mains à une distance prudente de la zone à risque. 4700903459 Attention - Manuel d'instructions L'opérateur doit lire avec soin les instructions de sécurité, de conduite et d'entretien avant d'utiliser la machine.

  • Page 37: Autocollants D'information

    Description de la machine - Autocollants Autocollants d'information Carburant Diesel Carburant Diesel Niveau du liquide hydraulique Niveau du liquide hydraulique Étiquette de levage Étiquette de levage Casier du manuel Casier du manuel Coupe-batterie Coupe-batterie Huile hydraulique Huile hydraulique Huile bio-hydraulique Huile bio-hydraulique Point d'arrimage Point d'arrimage...
  • Page 38 Description de la machine - Autocollants ICA144-US3FR4.pdf 2011-11-16...

  • Page 39: Description De La Machine - Instruments/Dispositifs De Commande

    Description de la machine - Instruments/Dispositifs de commande Description de la machine - Instruments/Dispositifs de commande Emplacements - Instruments et dispositifs de commande Fig. Instruments et tableau de bord Régulateur électronique du contrôle de Régulateur électronique du contrôle de Vibration Marche/Arrêt Vibration Marche/Arrêt vitesse vitesse...

  • Page 40: Emplacements - Tableau De Bord Et Dispositifs De Commande

    Description de la machine - Instruments/Dispositifs de commande Emplacements - Tableau de bord et dispositifs de commande Fig. Tableau de bord Fig. Siège du conducteur Fig. Position du conducteur Interrupteur de démarrage Interrupteur de démarrage Faible niveau de carburant Faible niveau de carburant Arrêt d'urgence Arrêt d'urgence Pression d'huile, moteur...

  • Page 41: Description De Fonctions

    Description de la machine - Instruments/Dispositifs de commande Description de fonctions N° N° Désignation Désignation Symbole Symbole Fonction Fonction Interrupteur de démarrage Interrupteur de démarrage Positions 1-2 : Position d'arrêt, la clé peut être Positions 1-2 : Position d'arrêt, la clé peut être retirée.
  • Page 42 Description de la machine - Instruments/Dispositifs de commande N° N° Désignation Désignation Symbole Symbole Fonction Fonction Phares de chantier Phares de chantier En position enfoncée, les phares de chantier En position enfoncée, les phares de chantier commutateur (en option) commutateur (en option) s'allument s'allument Signaux de détresse,...

  • Page 43: Description De La Machine - Système Électrique

    Description de la machine - Système électrique Description de la machine - Système électrique Fusibles La figure indique la position des fusibles. Le tableau ci-dessous indique l'ampérage et la fonction des fusibles. Tous les fusibles sont à broche plate. La machine est équipée d'un système électrique à 12 V et d'un alternateur de courant alternatif.

  • Page 44: Relais

    Description de la machine - Système électrique Relais Clignotants Clignotants Feux stop Feux stop Fig. Levier de commande L'unité de commande (ECU) (1) est située derrière le cache (2) sous le siège du conducteur. Cette unité de commande dirige la commande de pilotage électrique, notamment les vibrations, marche-arrêt.

  • Page 45: Conduite - Démarrage

    Conduite - Démarrage Conduite - Démarrage Avant démarrage Coupe-batterie - Activation Ne pas oublier d'effectuer un entretien quotidien. Voir les consignes d'entretien. Le coupe-batterie est placé dans le compartiment moteur. Mettre la clé (1) en position marche. Le rouleau est maintenant tout entier alimenté. Le capot du moteur doit être déverrouillé...

  • Page 46: Instruments Et Lampes - Contrôle

    Conduite - Démarrage Instruments et lampes - Contrôle Veiller à ce que le frein de secours (2) soit tiré. Veiller à ce que le frein de secours (2) soit tiré. Quand le rouleau est au point mort ou qu'il n'y a Quand le rouleau est au point mort ou qu'il n'y a aucune charge sur le siège du conducteur, la aucune charge sur le siège du conducteur, la...

  • Page 47: Verrouillage De Sécurité

    Conduite - Démarrage Verrouillage de sécurité Le rouleau est équipé d'un dispositif de verrouillage. Si le conducteur se relève de son siège alors que le levier de manoeuvre avant/arrière est en position de conduite, l'engin s'arrête et le moteur diesel se coupe au bout de 3 secondes.

  • Page 48: Lame À Égaliser (Option)

    Conduite - Démarrage Vérifier tout en faisant tourner le moteur, que le témoin pour la pression d'huile (24) et le témoin de charge (28) s'éteignent. La lampe témoin (25) doit rester allumée. En cas de démarrage et de conduite avec un engin En cas de démarrage et de conduite avec un engin froid, ne pas oublier que l'huile hydraulique est froid, ne pas oublier que l'huile hydraulique est...

  • Page 49: Fonctionnement - Conduite

    Fonctionnement - Conduite Fonctionnement - Conduite Conduite du rouleau Ne jamais, sous aucun prétexte, conduire l'engin à Ne jamais, sous aucun prétexte, conduire l'engin à partir du sol. Pour conduire, l'opérateur doit partir du sol. Pour conduire, l'opérateur doit toujours être assis sur son siège. toujours être assis sur son siège.

  • Page 50: Actionnement De La Lame À Égaliser (Option)

    Fonctionnement - Conduite Actionnement de la lame à égaliser (option) Avant la conduite, s'assurer que la lame est en Avant la conduite, s'assurer que la lame est en position supérieure (levée). Vérifier l'état du sol position supérieure (levée). Vérifier l'état du sol avant d'utiliser la lame.

  • Page 51: Conduite - Vibration

    Conduite - Vibration Conduite - Vibration Vibration Marche/Arrêt L'activation/désactivation de la vibration est sélectionnée à l'aide du commutateur (20). L'enclenchement et le déclenchement des vibrations s'effectuent à l'aide de l'interrupteur (4) sur la partie basse du levier de manoeuvre avant/arrière. Voir illustration ci-dessous.
  • Page 52 Conduite - Vibration ICA144-US3FR4.pdf 2011-11-16...

  • Page 53: Conduite - Arrêt

    Conduite - Arrêt Conduite - Arrêt Freinage Frein de secours Le freinage s’effectue normalement avec la commande avant/arrière. La transmission hydrostatique freine le rouleau quand on met la commande au point mort. Il existe également un frein dans le moteur du cylindre et l'essieu arrière qui agit comme un frein de secours pendant la conduite.

  • Page 54: Arrêt

    Conduite - Arrêt Arrêt Vérifier les instruments et les lampes témoin pour détecter toute anomalie éventuelle. Éteindre l'éclairage et les autres fonctions électriques. Tourner l'interrupteur de démarrage (1) vers la gauche en position d'arrêt 1. à la fin du changement, rabattre et verrouiller la plaque de protection des instruments (22).

  • Page 55: Coupe-Batterie

    Conduite - Arrêt Coupe-batterie À la fin de la séance de travail, désactiver le coupe-batterie (1) et retirer la clé. Cela afin d'empêcher le déchargement de la batterie et rendre plus difficile le démarrage et la conduite de l'engin par des personnes non habilitées. Verrouiller les volets du compartiment moteur.
  • Page 56 Conduite - Arrêt ICA144-US3FR4.pdf 2011-11-16...

  • Page 57: Immobilisation Prolongée

    Immobilisation prolongée Immobilisation prolongée En cas de remisage de plus d’un mois, suivre En cas de remisage de plus d’un mois, suivre les instructions suivantes. les instructions suivantes. Ces mesures concernent les remisages d’une durée allant jusqu’à six mois. Avant de réutiliser le rouleau, passer en revue les points ci-dessous marqués d’une *.

  • Page 58: Capots, Bâche

    Immobilisation prolongée Capots, bâche * Replier le protège-instruments sur le tableau de bord. * Recouvrir tout le rouleau d'une bâche. Un espace doit être laissé entre la bâche et le sol. * Si possible, remiser le rouleau à l’intérieur, de préférence dans un local à...

  • Page 59: Divers

    Divers Divers Levage Verrouillage de l’articulation de direction Avant de soulever le rouleau, il est nécessaire de Avant de soulever le rouleau, il est nécessaire de bloquer l'articulation de direction pour empêcher bloquer l'articulation de direction pour empêcher une rotation inattendue. une rotation inattendue.

  • Page 60: Déverrouillage De L'articulation De Direction

    Divers Déverrouillage de l'articulation de direction Ne pas oublier de déverrouiller l'articulation de Ne pas oublier de déverrouiller l'articulation de direction avant de démarrer. direction avant de démarrer. Repousser le bras de verrouillage (3) et le fixer dans l'oreille de verrouillage (4) avec la pointe (3). Mettre en place la goupille de verrouillage (2) pour sécuriser la pointe (3).

  • Page 61: Solution 2

    Divers Solution 2 Remorquage court avec moteur diesel coupé Bloquer les cylindres et pneus avec des cales pour Bloquer les cylindres et pneus avec des cales pour empêcher l'engin de rouler, le rouleau risquant de empêcher l'engin de rouler, le rouleau risquant de se mettre en mouvement quand on desserre les se mettre en mouvement quand on desserre les freins mécaniquement.

  • Page 62: Relâcher Le Frein Du Cylindre

    Divers Relâcher le frein du cylindre Frein du moteur du cylindre Déposer le bouchon central (2) du frein du cylindre. Il est accessible par l'alésage central (1) par le côté gauche du châssis. Fig. Côté gauche du châssis 1. Alésage central 2.

  • Page 63: Remorquage Du Rouleau

    Divers Remorquage du rouleau En cas de remorquage/dépannage, il faut toujours En cas de remorquage/dépannage, il faut toujours contre-freiner le rouleau. Utiliser toujours un tirant contre-freiner le rouleau. Utiliser toujours un tirant de remorquage, car le rouleau n’a plus sa propre de remorquage, car le rouleau n’a plus sa propre capacité...
  • Page 64 Instruction de conduite - Résumé ICA144-US3FR4.pdf 2011-11-16...

  • Page 65: Instruction De Conduite - Résumé

    Instruction de conduite - Résumé Instruction de conduite - Résumé Suivre les INSTRUCTIONS DE SÉCURITÉ dans le manuel de sécurité. Suivre les INSTRUCTIONS DE SÉCURITÉ dans le manuel de sécurité. S'assurer que toutes les instructions figurant dans la section ENTRETIEN ont été S'assurer que toutes les instructions figurant dans la section ENTRETIEN ont été...
  • Page 66 Instruction de conduite - Résumé ICA144-US3FR4.pdf 2011-11-16...

  • Page 67: Maintenance Préventive

    Maintenance préventive Maintenance préventive Il est nécessaire d'effectuer une maintenance complète pour que la machine fonctionne de façon satisfaisante et au coût le plus bas possible. La section Maintenance englobe la maintenance périodique qui doit être réalisée sur la machine. Les intervalles de maintenance recommandés supposent que la machine est utilisée dans un environnement et des conditions de travail normales.
  • Page 68 Maintenance préventive ICA144-US3FR4.pdf 2011-11-16...

  • Page 69: Entretien - Lubrifiants Et Symboles

    Entretien - Lubrifiants et symboles Entretien - Lubrifiants et symboles Volumes Volumes Essieu arrière Essieu arrière - Différentiel - Différentiel 4,5 litre 4,5 litre 4,2 qts 4,2 qts - Réducteur planétaire - Réducteur planétaire 0,9 litres/côté 0,9 litres/côté 0,95 qts/côté 0,95 qts/côté...

  • Page 70: Symboles D'entretien

    Se reporter à la carburants ou lubrifiants. Se reporter à la rubrique « Instructions spéciales » ou consulter rubrique « Instructions spéciales » ou consulter Dynapac. Dynapac. Symboles d'entretien Niveau d’huile à moteurs Niveau d’huile à moteurs...

  • Page 71: Entretien - Schéma D'entretien

    Entretien - Schéma d'entretien Entretien - Schéma d'entretien Points d'entretien et de révision 22,23,24 7,10 Fig. Points d'entretien et de révision Grille de radiateur Grille de radiateur Racloir Racloir Suspension moteur, 4 pcs. Suspension moteur, 4 pcs. Niveau d'huile, moteur diesel Niveau d'huile, moteur diesel Huile de cylindre, bouchon de Huile de cylindre, bouchon de...

  • Page 72: Généralités

    Entretien - Schéma d'entretien Généralités L'entretien périodique doit être effectué après le nombre d'heures de marche indiqué. Utiliser les périodes journalières, hebdomadaires, etc. lorsque le nombre d'heures ne peut pas être utilisé. Toujours enlever les saletés avant le Toujours enlever les saletés avant le remplissage ou le contrôle des niveaux d'huiles remplissage ou le contrôle des niveaux d'huiles et de carburant, et avant de lubrifier avec de la...

  • Page 73: Toutes Les 50 Heures De Marche (Chaque Semaine)

    Entretien - Schéma d'entretien Toutes les 50 heures de marche (chaque semaine) Voir le sommaire pour trouver le numéro de page des sections auxquelles il est fait référence ! Pos. Pos. Mesure d’entretien Mesure d’entretien Remarques Remarques dans fig. dans fig. Vérifier l'étanchéité...

  • Page 74: Toutes Les 500 Heures De Marche (Tous Les Trois Mois)

    Entretien - Schéma d'entretien Toutes les 500 heures de marche (Tous les trois mois) Voir le sommaire pour trouver le numéro de page des sections auxquelles il est fait référence ! Pos. Pos. Action Action Commentaire Commentaire dans la dans la Remplacer le filtre à...

  • Page 75: Toutes Les 2000 Heures De Marche (Chaque Année)

    Entretien - Schéma d'entretien Toutes les 2000 heures de marche (Chaque année) Voir le sommaire pour trouver le numéro de page des sections auxquelles il est fait référence ! Pos. Pos. Action Action Commentaire Commentaire dans la dans la Remplacer l’huile du réservoir d’huile hydraulique Remplacer l’huile du réservoir d’huile hydraulique Changer l'huile dans le cylindre Changer l'huile dans le cylindre...
  • Page 76 Entretien - Schéma d'entretien ICA144-US3FR4.pdf 2011-11-16...

  • Page 77: Entretien - 10H

    Entretien - 10h Entretien - 10h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...

  • Page 78: Moteur Diesel Contrôle De Niveau D'huile

    Entretien - 10h Moteur diesel Contrôle de niveau d'huile Attention en retirant la jauge d'huile, des pièces de Attention en retirant la jauge d'huile, des pièces de moteur ou le radiateur sont peut-être chauds. moteur ou le radiateur sont peut-être chauds. Risque de brûlures.

  • Page 79: Réservoir Hydraulique - Contrôle De Niveau D'huile

    Entretien - 10h Freins - Contrôle Contrôler le fonctionnement des freins en Contrôler le fonctionnement des freins en procédant comme suit : procédant comme suit : Vérification du frein de stationnement Conduire le rouleau en avançant lentement. Tenir fermement le volant et se préparer à un arrêt brusque. Enfoncer le bouton de frein de stationnement (1).

  • Page 80: Réservoir De Carburant - Remplissage

    Entretien - 10h Réservoir de carburant - Remplissage Faire le plein de carburant chaque jour après le travail, remplir le réservoir jusqu'à la partie inférieure du tuyau de remplissage. Utiliser du carburant diesel suivant les indications du constructeur du moteur. Arrêter le moteur diesel.

  • Page 81: Entretien - 50H

    Entretien - 50h Entretien - 50h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...

  • Page 82: Pneus - Pression D'air - Ecrou De Roue - Serrage

    Entretien - 50h Pneus - Pression d'air - Ecrou de roue - Serrage Contrôler la pression de gonflage des pneus à l'aide d'un instrument de mesure. Quand les pneus sont remplis de liquide, la valve (1) se trouve en "position 12 heures" lors du pompage. Pression recommandée : Voir les caractéristiques techniques.

  • Page 83: Voyant Filtre À Air - Réinitialisation

    Entretien - 50h Libérer les clips (1), soulever le couvercle (2) et retirer le filtre principal (3). Ne pas enlever le filtre de sécurité (4). Nettoyer le filtre à air si nécessaire, voir la section Filtre à air - Nettoyage. Lors du remplacement du filtre principal (3), insérer un nouveau filtre et remettre le filtre à...

  • Page 84: Filtre À Air - Nettoyage

    Entretien - 50h Filtre à air - Nettoyage Essuyer l'intérieur du couvercle (2) et du boîtier du filtre (5). Voir l'illustration précédente. Nettoyer les deux côtés de la conduite Nettoyer aussi les deux surfaces pour la conduite d'évacuation. d'évacuation ; voir la figure adjacente. S'assurer que les colliers de serrage de tuyau S'assurer que les colliers de serrage de tuyau entre le corps de filtre et le tuyau d'aspiration sont...

  • Page 85: Entretien - 250H

    Entretien - 250h Entretien - 250h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...

  • Page 86: Réducteur Planétaire D'essieu Arrière - Contrôle Du Niveau D'huile

    Entretien - 250h Réducteur planétaire d'essieu arrière - Contrôle du niveau d'huile Placer le rouleau avec le bouton sur le réducteur planétaire (1) en position "9 heures". Essuyer et enlever le bouchon de niveau (1) et s'assurer que le niveau d'huile atteint le bord inférieur du trou du bouchon.

  • Page 87: Assemblages À Vis - Contrôle Du Couple De Serrage

    Entretien - 250h Assemblages à vis - Contrôle du couple de serrage Contrôler que tous les boulons pour la suspension du moteur et l'unité d'entraînement sont serrés, se reporter aux Spécifications - couple de serrage. Contrôler le raccord boulonné entre le moteur et l'entraînement de la pompe et s'assurer que les composants hydraulique sont serrés au couple de serrage défini.

  • Page 88: Radiateur - Contrôle/Nettoyage

    Entretien - 250h Radiateur - Contrôle/Nettoyage Vérifier que l'air passe librement par les radiateurs (1) (2) et (3). Nettoyer les radiateurs encrassés avec de l’air comprimé, ou les laver avec de l’eau sous pression. Laver au jet ou nettoyer le refroidisseur à l'air comprimé...

  • Page 89: Élément De Batterie Niveau D'électrolyte

    Entretien - 250h Élément de batterie Niveau d’électrolyte Enlever les bouchons d'élément et vérifier que le niveau se trouve à env. 10 mm au-dessus des plaques. Effectuer le contrôle de niveau de tous les éléments. En cas d'insuffisance du niveau, rajouter de l'eau distillée jusqu'à...
  • Page 90 Entretien - 250h ICA144-US3FR4.pdf 2011-11-16...

  • Page 91: Entretien - 500 H

    Entretien - 500 h Entretien - 500 h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé...

  • Page 92: Réglage Et Points D'articulation - Lubrification

    Entretien - 500 h Réglage et points d'articulation - Lubrification Lubrifier les charnières du capot du moteur (1) avec de la graisse. Pour les autres raccords et commandes, utiliser de l'huile. Voir les caractéristiques de graissage. Fig. Capot moteur 1. Charnière Commandes/joints Avant/Arrière - Contrôle et lubrification Les joints de la commande de marche avant/arrière...

  • Page 93: Huile De Moteur Diesel Et Changement Du Filtre

    Entretien - 500 h Si le levier de commande avant/arrière est toujours dur une fois les réglages ci-dessus effectués, lubrifier l'autre extrémité du câble de contrôle avec quelques gouttes d'huile. Le câble se trouve en haut de la pompe à propulsion. Fig.
  • Page 94 Entretien - 500 h ICA144-US3FR4.pdf 2011-11-16...

  • Page 95: Entretien - 1000H

    Entretien - 1000h Entretien - 1000h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...

  • Page 96: Réservoir De Carburant - Nettoyage

    Entretien - 1000h Nettoyer soigneusement autour du filtre. Déposer le filtre à huile (1) et le mettre au rebut Déposer le filtre à huile (1) et le mettre au rebut dans un site conçu à cet effet et respectueux de dans un site conçu à...

  • Page 97: Réservoir Hydraulique - Vidange

    Entretien - 1000h Réservoir hydraulique - Vidange Toute condensation dans le réservoir hydraulique est purgée via le bouchon (1). Vider le contenu du rouleau lorsqu'il est resté en position stationnaire pendant une période prolongée, par exemple après une nuit. Effectuer la vidange comme suit : Mettre un récipient de récupération sous le trou de vidange.

  • Page 98: Essieu Arrière - Logement Pignon, Remplacement D'huile

    Entretien - 1000h Essieu arrière - logement pignon, remplacement d'huile Ne jamais travailler sous le rouleau quand le Ne jamais travailler sous le rouleau quand le moteur tourne. Garer le véhicule sur une surface moteur tourne. Garer le véhicule sur une surface plane Bloquer les roues de façon sûre.
  • Page 99 Entretien - 1000h Placer le rouleau avec le bouton (1) sur le réducteur planétaire en position "9 heures". Remplir jusqu'à ce que l'huile atteigne le bord inférieur du trou de niveau. Utiliser l'huile de transmission. Voir les caractéristiques de lubrification. Nettoyer et remettre le bouchon en place.
  • Page 100 Entretien - 1000h ICA144-US3FR4.pdf 2011-11-16...

  • Page 101: Entretien - 2000H

    Entretien - 2000h Entretien - 2000h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...

  • Page 102: Cylindre - Vidange D'huile

    Entretien - 2000h Cylindre - Vidange d’huile Placer le rouleau sur une surface plane en alignant la rainure (1) qui se trouve à l'intérieur du cylindre avec le haut du cadre du cylindre. Placer un réceptacle pouvant contenir 10 litres (2,8 gal) sous le bouchon de vidange (3).
  • Page 103 Dynapac Compaction Equipment AB Box 504, SE-371 23 Karlskrona, Sweden...
  • Page 104 Dynapac Compaction Equipment AB Box 504, SE-371 23 Karlskrona, Sweden...

Table des Matières
