Schéma de principe
TER
Résistance de terminaison de bus
PU
Résistance pull-up
PD
Résistance pull-down
(1)
Mise à la terre du blindage de câble
(2)
Blindage du câble commun, de préférence en un seul point pour l'ensemble du bus

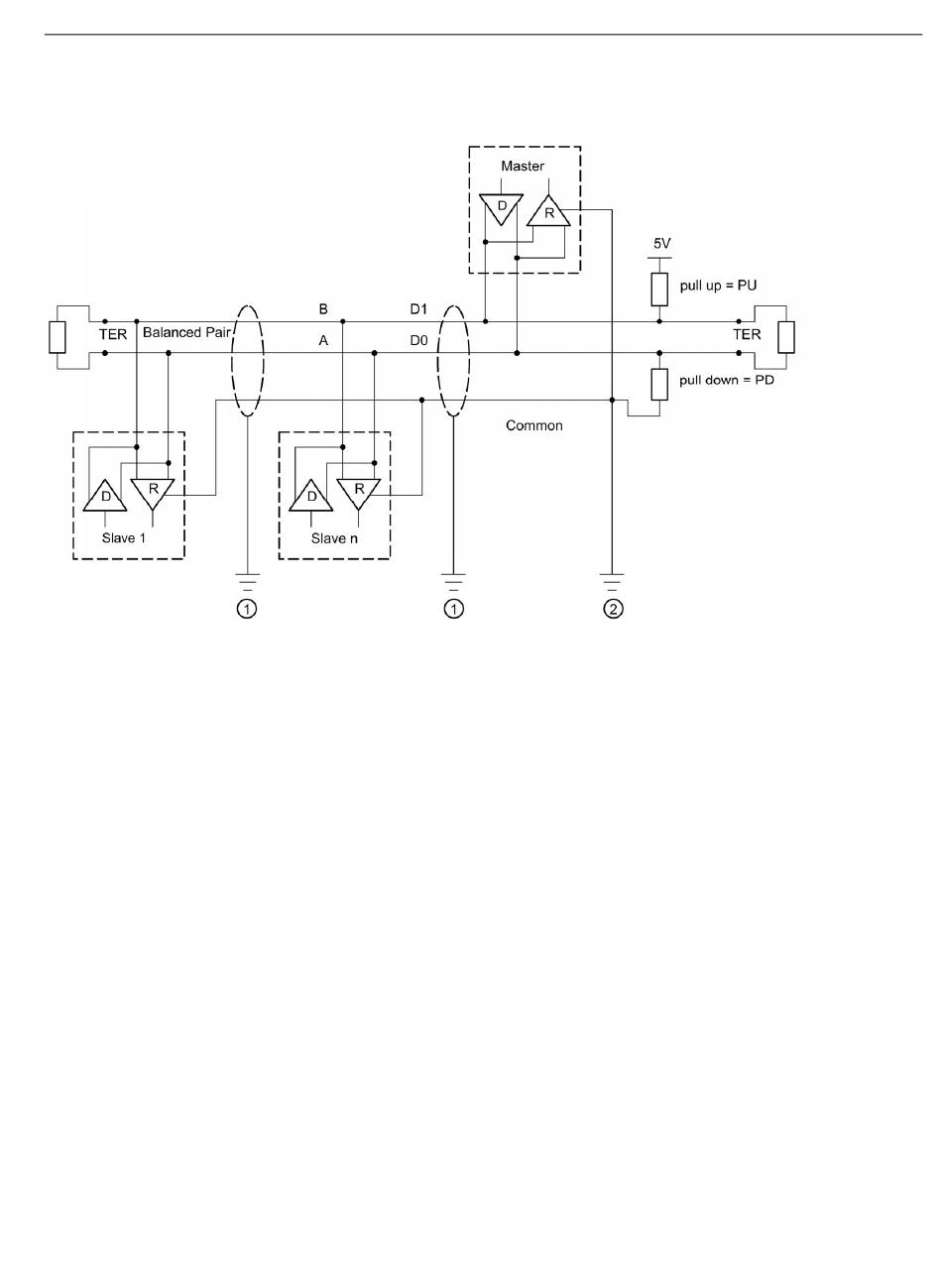

Figure 6-12
Schéma de principe : topologie générale RS 485
Mise à la terre du blindage de câble
Le câble de données série Modbus doit être blindé. Le blindage doit être raccordé au moins
à une extrémité à la terre de protection. Il est cependant conseillé de raccorder le blindage
aux deux extrémités.
Mise à la terre du câble commun
Le câble commun doit être relié directement à la terre de protection, de préférence en un
seul point pour l'ensemble du bus. Le signal commun doit être conduit par son propre câble.
PAC3100
Manuel, 02/2015, A5E02385159C-03
6.5 Raccordement au bus RS 485
Raccorder
57
