Raccorder
6.5 Raccordement au bus RS 485
Polarisation
Le PAC3100 ne supporte pas la polarisation des câbles de données RS 485. Elle doit être
réalisée à un autre endroit du bus. En règle générale, la polarisation est assurée par
l'appareil maître.
Nous recommandons de réaliser la polarisation avec une alimentation de 5 V CC, une
résistance pull-up de 560 Ω, une résistance pull-down de 560 Ω.
Terminaison de bus
Le premier et le dernier abonnés doivent terminer le bus avec une résistance de
terminaison.
Le PAC3100 ne supporte pas la terminaison de bus. La terminaison de bus peut être
réalisée par une résistance externe ≥ 60 Ω. Raccorder la résistance aux bornes -/A et -/B du
bornier RS 485.

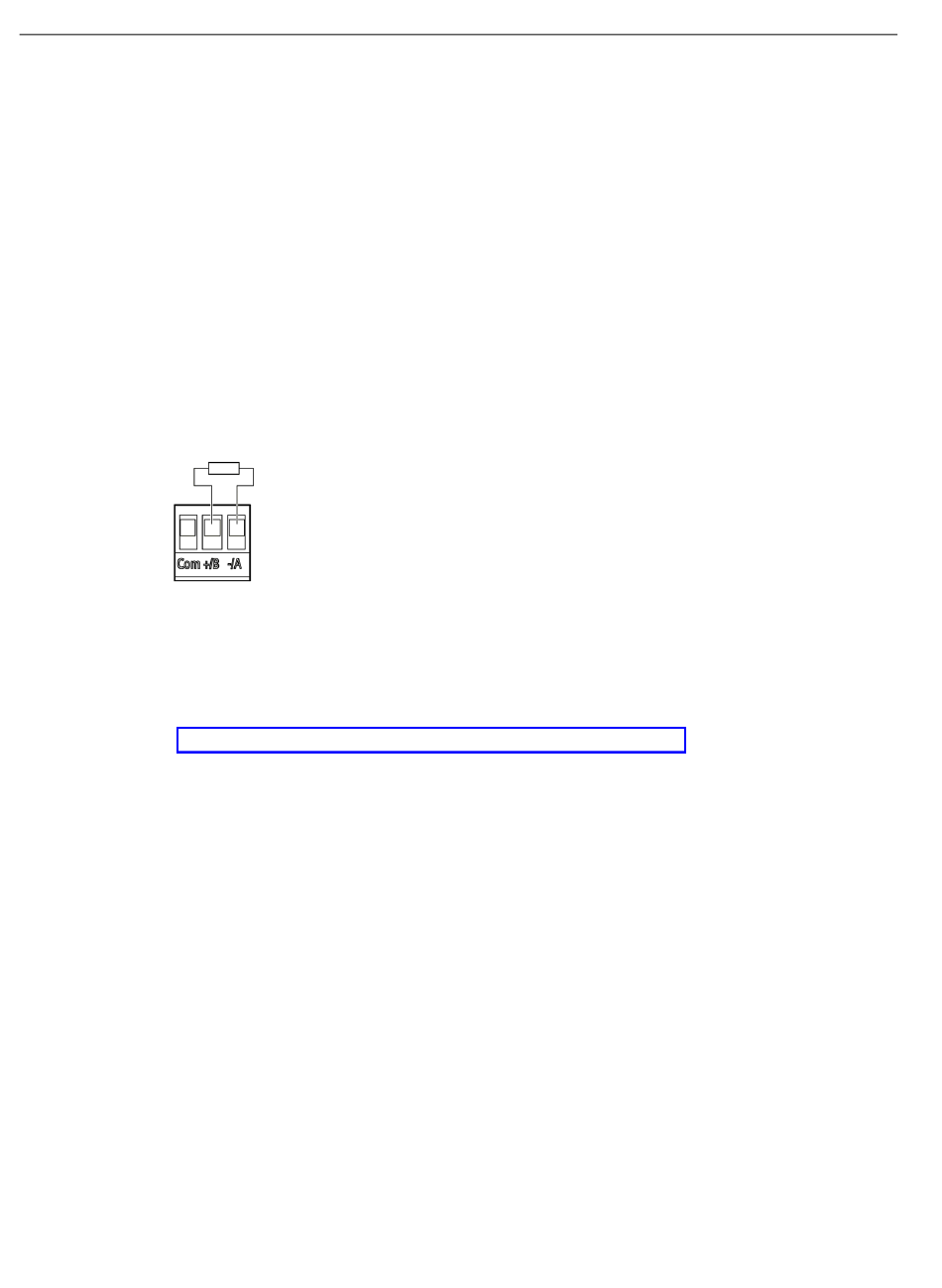

Figure 6-13
Références
Vous trouverez de plus amples informations dans la spécification ci-dessous et dans les
directives se trouvant sur le site Internet de l'organisation Modbus (http://www.Modbus.org
(http://www.modbus.org/docs/Modbus_over_serial_line_V1_02.pdf)).
58
Terminaison de bus au moyen d'une résistance externe
PAC3100
Manuel, 02/2015, A5E02385159C-03
