Utilisez cette procédure pour déposer la vanne
d'isolation complète (15) et la sortir de l'armoire
d'isolation pour en réaliser l'entretien.
1. Préparez le système d'isolation pour l'entretien.
Voir
Préparation du système d'isolation pour
l'entretien, page
90.
2. Utilisez un tournevis plat pour ouvrir la porte de
l'armoire d'isolation.
3. Faites glisser le blindage électrostatique (82)
vers le haut pour le déposer.
4. Faites glisser le blindage électrostatique (12)
vers la gauche pour le déposer.
5. Pour déposer le capot de vanne d'isolation (99),
desserrez les vis du haut et du bas (99a).
6. Déposez la pompe à fluide d'isolation pour
faciliter l'accès à la fixation de la vanne
d'isolation. Exécutez les étapes de la section
Dépose de la pompe à fluide d'isolation, page
101.
7. Défaites le réservoir de fluide de lavage (69).
8. Avant de retirer les deux capteurs de la vanne
d'isolation, marquez-en l'emplacement pour vous
guider lors du réassemblage.
9. Déposez les capteurs :
a. desserrez le dispositif de fixation supérieur
(101) et faites glisser le support du capteur
(102) pour l'en libérer.
b. desserrez le dispositif de fixation inférieur
(101) et faites glisser le support du capteur
(102) pour l'en libérer.
10. Défaites les trois raccords rapides (239) de
la conduite d'air : supérieur, intermédiaire et
inférieur.
11. Déposez les deux conduites de fluide de la
vanne d'isolation :
a. Raccord npsm d'entrée (72).
b. Flexible de sortie (84) qui raccorde le coude
de sortie (71). Le flexible de sortie peut
également être retiré de la pompe à fluide
d'isolation (K).
12. Défaites la vanne d'isolation du montant de
l'armoire (9). De part et d'autre du montant de
l'armoire, utilisez une clé Allen 3/16" et une clé
7/16" pour déposer :
a. les écrous hexagonaux (23), les rondelles
de blocage (22) et les rondelles plates (19)
avant et arrière du support (98) inférieur du
carter de la vanne d'isolation.
b. les écrous hexagonaux (23), les rondelles de
blocage (22) et les rondelles plates (19).
13. Levez la vanne d'isolation pour la sortir de
l'armoire.
3A8460C
d'isolation
d'isolation
d'isolation
d'isolation
Remise en
en place
place de
de la la la vanne
Remise
Remise
en
place
de
dans l'armoire
l'armoire
dans
dans
l'armoire
Utilisez cette procédure pour replacer la vanne
d'isolation complète (227) dans l'armoire d'isolation
après en avoir réalisé l'entretien.
Nettoyez l'armoire des restes de fluide avant de
remonter les composants.
1. Fixez la vanne d'isolation à la partie supérieure
du montant de l'armoire (9) :
a. Insérez les deux vis (54) dans les rondelles
plates (19), le bloc de montage supérieur
(224), puis faites-les passer dans les deux
trous supérieurs du montant de l'armoire (9).
b. Vissez la rondelle (19), la rondelle de
blocage (22) et l'écrou hexagonal (23) sur
la vis arrière.
c. La vis avant (54) maintient aussi le support
(99) supérieur du capot de la vanne
d'isolation (99). Faites glisser le support
(98) sur la vis avant, puis la rondelle (19), la
rondelle de blocage (22) et l'écrou hexagonal
(23).

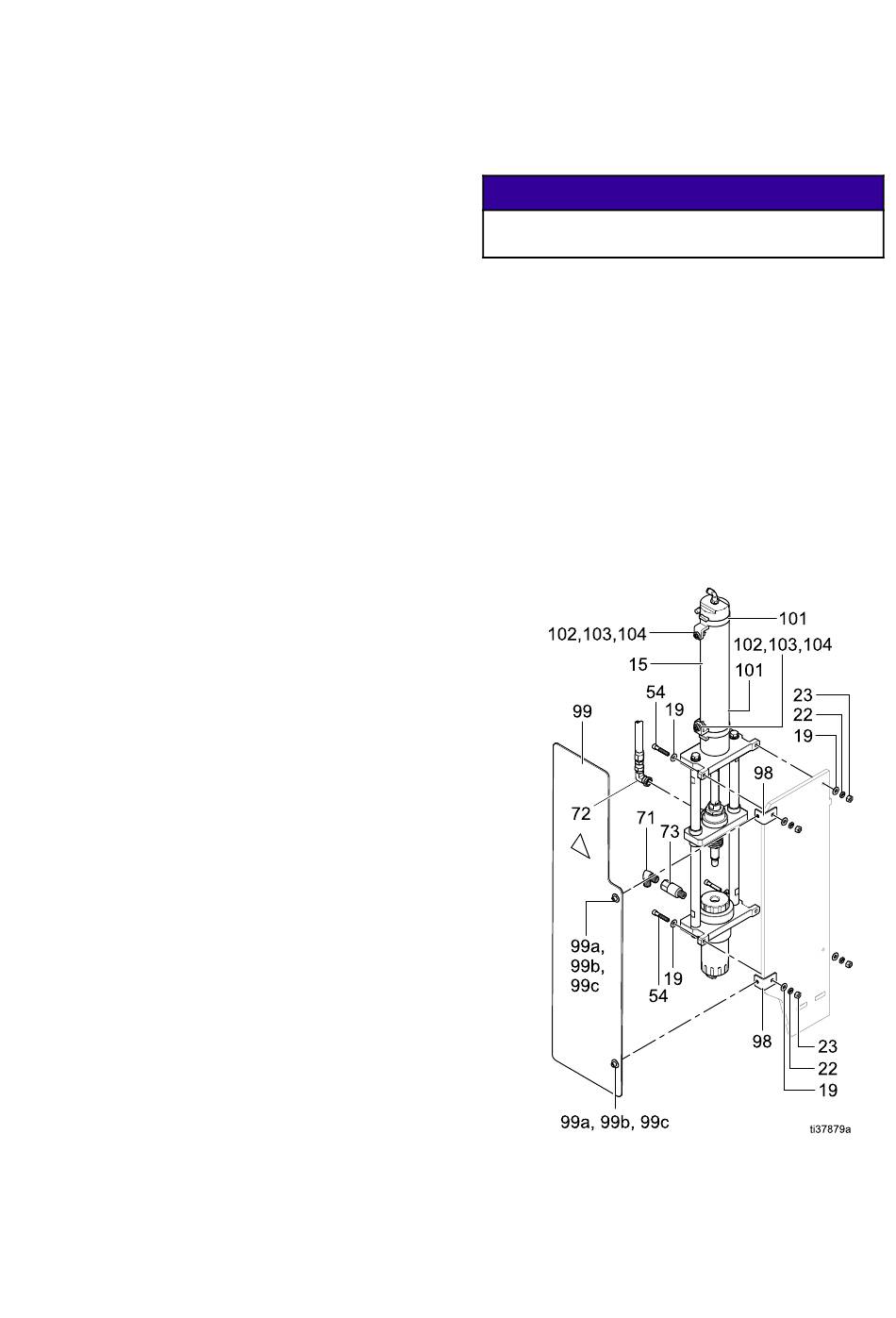

Figure 34 Fixez la vanne d'isolation au
montant de l'armoire
