Configuration et maintenance de l'interface de commande
7. Appuyez sur la touche de programmation à côté
de l'icône Continuer
du logiciel.
Dans l'exemple suivant, la version 0.01.002 du
logiciel 17X093 sera copiée à partir du lecteur
USB et écrasera la version 0.01.001 du logiciel
17X083 sur le jeton.
L'achèvement de la progression de la copie de
la mise à jour logicielle sur le jeton peut prendre
plusieurs minutes. Le lecteur USB et le jeton
doivent rester branchés pendant le transfert. Les
boutons de l'interface de commande ne sont pas
fonctionnels à ce moment.

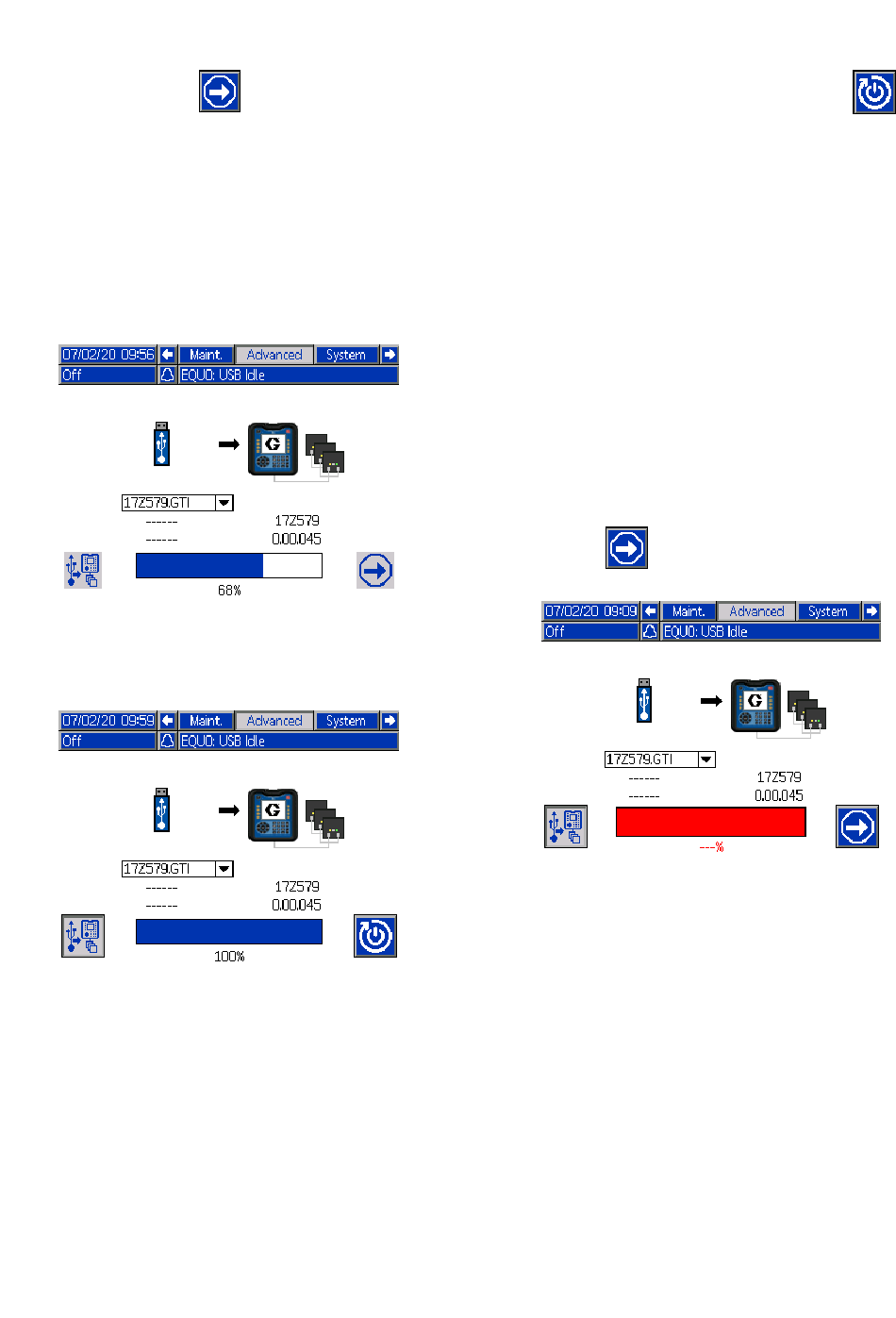

Figure 28 Processus du transfert de logiciel
8. Une fois le transfert terminé, la barre de
progression est bleu foncé et la progression est
de 100 %. Retirez le lecteur USB et le jeton de
l'interface de commande.
Figure 29 Fin du transfert du logiciel
46
pour lancer le transfert
9. Une fois le transfert terminé, appuyez sur la
touche de programmation à côté de l'icône
pour réinitialiser automatiquement l'interface de
commande afin de charger le logiciel. Consultez
le manuel 3A1244 pour obtenir des instructions
étape par étape sur la mise à jour de la version du
logiciel des modules Graco Control Architecture.
Voir Manuels connexes , page
Note
Le système doit être réinitialisé
manuellement pour charger un fichier
*.GMI. Consultez les instructions du
manuel du système pour charger
une nouvelle version de la carte de
passerelle.
10. En cas d'échec du transfert de la mise à jour
logicielle, la barre de progression s'affiche en
rouge, sans aucune mention d'un pourcentage.
Assurez-vous que le jeton et le lecteur USB
sont insérés correctement (sans être lâches) et
réessayez. Ne retirez pas le lecteur USB ou
le jeton tant que le transfert n'est pas terminé.
Appuyez sur la touche de programmation à côté
de l'icône pour relancer le transfert du
logiciel.
Figure 30 Transfert du logiciel non terminé
Lorsque le transfert du logiciel se déroule sans
problème, l'interface de commande se met sous
tension normalement. Vous pouvez répéter la
procédure avec un autre jeton au besoin.
