1 Introduction

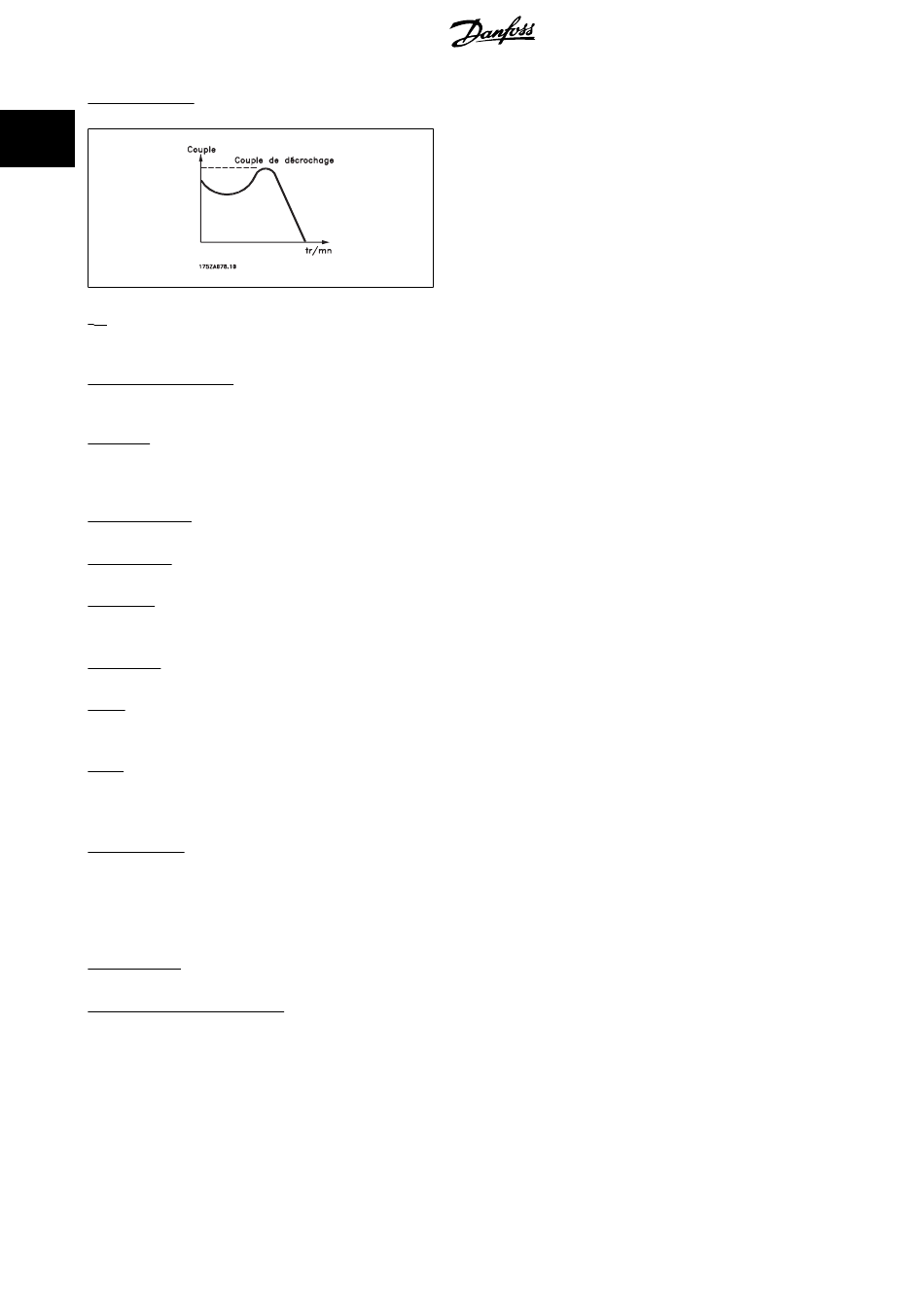

Couple de décrochage
1
η
VLT
Le rendement du variateur de fréquence est défini comme le rapport entre la puissance dégagée et la puissance absorbée.
Ordre de démarrage désactivé
Ordre d'arrêt faisant partie du groupe 1 d'ordres de commande, voir ce groupe.
Ordre d'arrêt
Voir Ordres de commande.
Références :
Référence analogique
Un signal transmis vers les entrées analogiques 53 ou 54 peut prendre la forme de tension ou de courant.
Référence binaire
Signal appliqué au port de communication série.
Réf.prédéfinie
Référence prédéfinie pouvant être réglée de -100 % à +100 % de la plage de référence. Huit références prédéfinies peuvent être sélectionnées par
l'intermédiaire des bornes digitales.
Réf. impulsions
Signal impulsionnel appliqué aux entrées digitales (borne 29 ou 33).
RéfMAX
Détermine la relation entre l'entrée de référence à 100 % de la valeur de l'échelle complète (généralement 10 V, 20 mA) et la référence résultante. Valeur
de référence maximum définie au Par. 3-03
RéfMIN
Détermine la relation entre l'entrée de référence à la valeur 0 % (généralement 0 V, 0 mA, 4 mA) et la référence résultante. Valeur de référence minimum
Référence minimale
définie au Par. 3-02
Autres :
Entrées analogiques
Les entrées analogiques permettent de contrôler diverses fonctions du variateur de fréquence.
Il en existe deux types :
Entrée de courant, 0-20 mA et 4-20 mA
Entrée de tension, 0-10 V CC (FC 301)
Entrée de tension, -10 - +10 V CC (FC 302).
Sorties analogiques
Les sorties analogiques peuvent fournir un signal de 0-20 mA, 4-20 mA.
Adaptation automatique au moteur, AMA
L'AMA est un algorithme qui détermine les paramètres électriques du moteur raccordé à l'arrêt.
6
Réf. max.
.
.
