Tension De La Lame; Centrage De La Lame - LEMAN SRU355 Manuel D'utilisation

poignée dans le bras de la
manivelle (61), et vissez le
second écrou.
6. Réglage
! Danger ! La machine ne doit en
aucun cas être reliée au secteur
pendant toute la durée de ces
opérations: Veillez à ce qu'elle
soit débranchée.
La machine a été contrôlée à
l'usine pendant les différentes
opérations de montage mais
certains réglages sont cependant
nécessaires avant sa mise en
route.

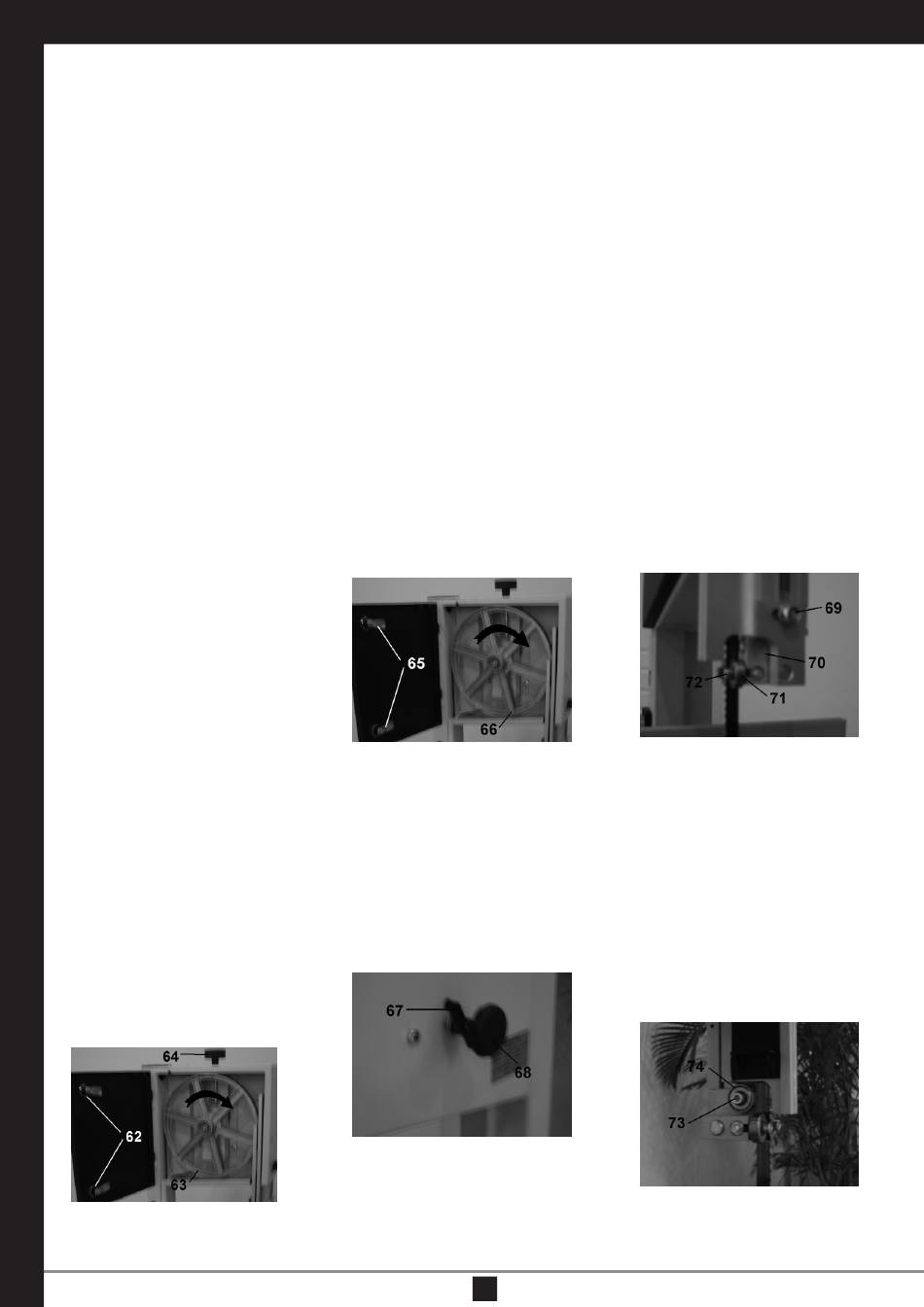

6.1 Tension de la lame

Outil nécessaire: 1 tournevis à
bout plat (non fourni).
Attention ! La tension doit être
suffisante pour permettre à la
lame d'entraîner le volant supé-
rieur, mais elle ne doit pas être
excessive afin de ne pas provo-
quer la rupture de la lame: la
lame doit rester légèrement
souple sous la pression du doigt.
Attention ! Relâchez la tension
de la lame en cas d'inutilisation
prolongée de la machine. La
lame doit être détendue sur une
machine à l'arrêt pour ne pas
détériorer précocement: la lame
ruban, la bande caoutchouc des
volants qui risque d'être défor-
mée, les axes et les roulements
des volants, le ressort amortis-
seur du volant supérieur...
- Ouvrez la porte supérieure en
tournant les 2 serrures (62) avec
un tournevis à bout plat.
- Tournez manuellement le volant
supérieur (63) dans le sens des
FR
aiguilles d'une montre pour faire
défiler la lame, et actionnez la
molette de réglage de la tension
(64):
- dans le sens des aiguilles d'une
montre pour remonter le volant
supérieur et donc tendre la lame.
- dans le sens inverse des aiguil-
les d'une montre pour descendre
le volant supérieur et donc déten-
dre la lame.
- Refermez la porte et condam-
nez les 2 serrures.

6.2 Centrage de la lame

Outil nécessaire: 1 tournevis à
bout plat (non fourni).
La lame doit être centrée sur les
volants. Toutefois les dents des
lames larges ne doivent pas
porter sur la bande de protection
en caoutchouc pour ne pas la
détériorer: elles doivent être
placées à l'extérieur de celle-ci.
- Ouvrez la porte supérieure en
tournant les 2 serrures (65) avec
un tournevis à bout plat.
- Dévissez l'écrou papillon (67) à
l'arrière de la machine pour
libérer la molette de réglage (68).
- Tournez manuellement le volant
supérieur (66) dans le sens des
aiguilles d'une montre pour faire
défiler la lame:
- si la lame se désaxe vers
l'avant, tournez la molette de
réglage (68) dans le sens des
aiguilles d'une montre pour
10
recentrer la lame.
- si la lame se désaxe vers l'ar-
rière, tournez la molette de
réglage (68) dans le sens inverse
des aiguilles d'une montre pour
recentrer la lame.
- Lorsque le réglage est satisfai-
sant, resserrez l'écrou papillon
(67).
- Refermez la porte et condam-
nez les 2 serrures.
6.3 Réglage des gui-
des de lame
Outils nécessaires: 1 clé 6 pans
de 4mm + 1 clé de 10mm.
Les guides supérieur et inférieur
maintiennent la lame en ligne lors
du sciage; ils ne doivent en
aucun cas la freiner.
Guide supérieur:
Outils nécessaires: 1 clé 6 pans
de 4mm + 1 clé de 13mm.
- Desserrez l'écrou (69) et
déplacez le support (70) de façon
à ce que les deux roulements
(71) soient à 2mm derrière le
creux des dents. En aucun cas
les roulements ne doivent
empiéter sur la denture.
- Resserrez l'écrou
- Desserrez les vis (72) et réglez
les roulements (71) à environ
0,5mm de chaque côté de la
lame. Resserrez les vis (72).
- Desserrez la vis (73) et position-
nez le roulement de poussée (74)
(69).
