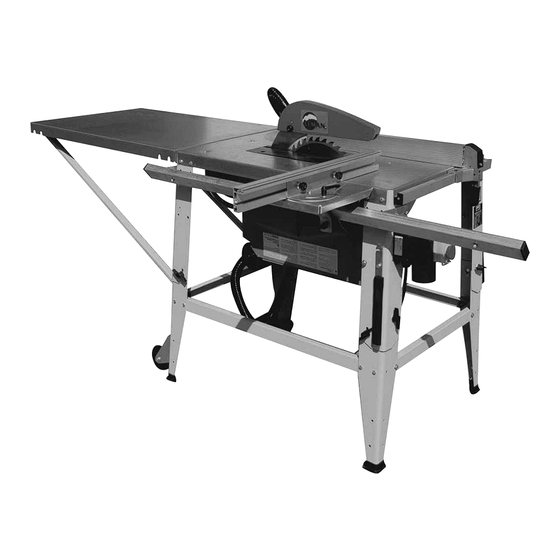

LEMAN SST315 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

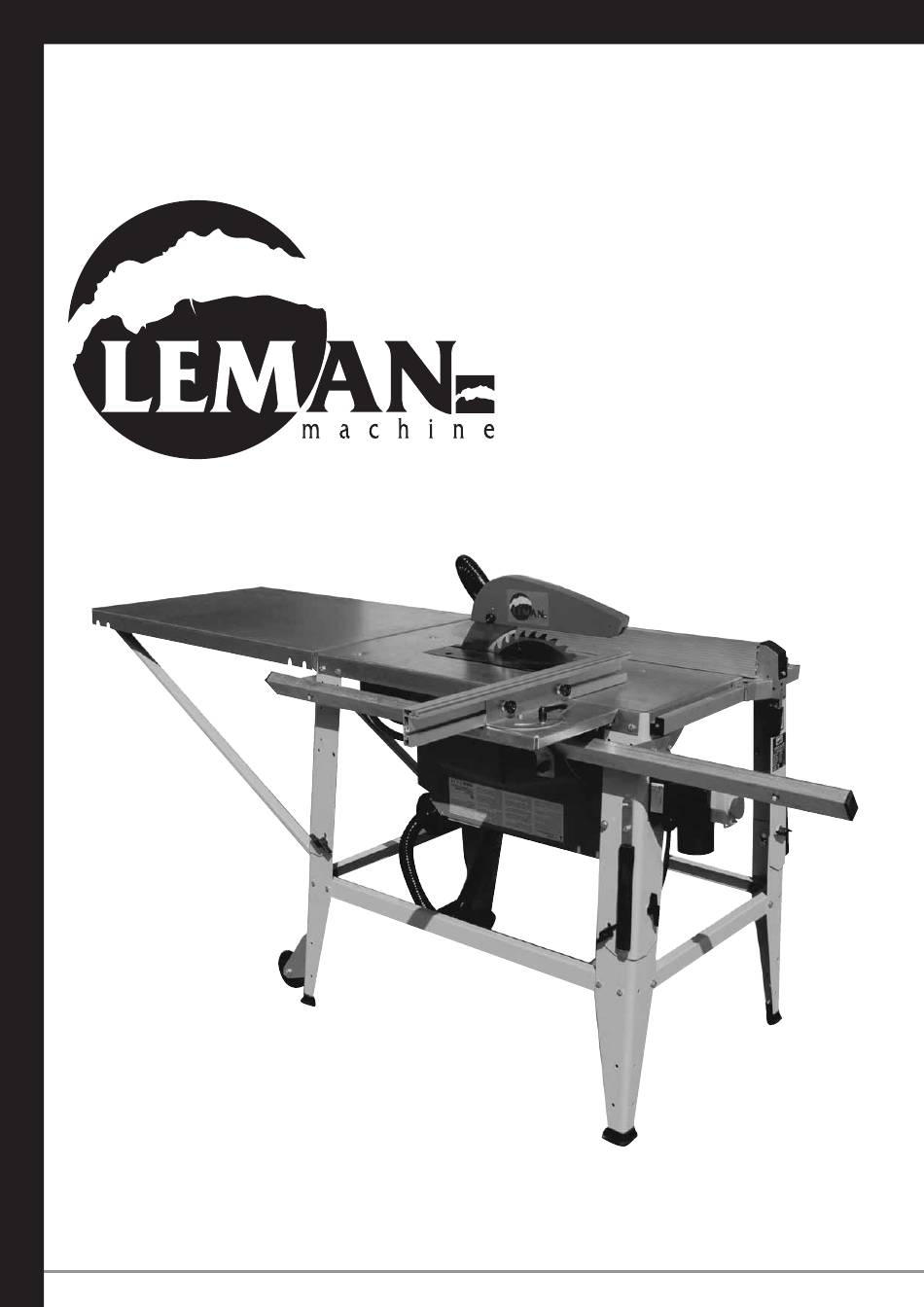

MODELE
S S T 3 1 5
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour LEMAN SST315

Sommaire des Matières pour LEMAN SST315

  • Page 1 MODELE S S T 3 1 5 Manuel d’utilisation...
  • Page 2 Type: Scie sur table. Modèle: CSB315 Numéro de série: 2009110001 Marque: LEMAN Référence: SST315 Est en conformité avec les normes* ou directives européennes** suivantes: - **2006/42/EC (directive machine) - **2006/95/EC (directive matériel électrique à basse tension) - **2004/108/EC (directive de compatibilité électromagnétique)
  • Page 3 SOMMAIRE (Table des matières) 1. Vue générale de la machine 2. Caractéristiques techniques 3. A lire impérativement 4. Sécurité 4.1 Utilisation conforme aux instructions 4.2 Consignes de sécurité 4.3 Symboles sur l’appareil 4.4 Dispositifs de sécurité 5. Montage 5.1 Montage du piètement 5.2 Montage du collecteur de sciure 5.3 Montage du boîtier de commande électrique 5.4 Montage du couteau diviseur...
  • Page 4 1.Vue générale de la machine (avec fournitures standard) 1 Ta b l e d e s c i a g e 2 G u i d e d e c o u p e l o n g i t u d i n a l e 3 P i è...
  • Page 5 2.Caractéristiques techniques - Tension: 230 V (1-50 Hz) - Puissance du moteur: 2200 W - 3CV - Vitesse de rotation: 2990 t/min - Diamètre de la lame: 315 mm - Epaisseur de la lame: 3,0 mm - Alésage de la lame: 30mm - Dimensions de la machine emballée (Longueur x Largeur x Hauteur): 960x650x470 mm (machine) 1280x240x140 mm (chariot) - Dimensions de la machine prête à...

  • Page 6: Consignes De Sécurité

    ne pourraient pas être bien suffisamment aérée. 3. A lire impérativement maintenues pendant l’usinage. - Adoptez une position de travail Cette machine fonctionne Lors du travail sur chant de stable et confortable. Veillez à conformément au descriptif des pièces plates, utilisez un guide constamment garder votre équi- instructions.
  • Page 7 route à ce que la machine soit sée. Danger dû aux pièces en en bon état: vérifiez que les - Veillez à ne pas coincer les mouvement: dispositifs de sécurité et de pièces à usiner lors de l’utilisa- - La machine ne peut être mise protection fonctionnent parfaite- tion de la machine.
  • Page 8 - Adoptez une position de travail - Il est important et impératif que Le couteau diviseur (24) protège stable et confortable. la signalétique de sécurité sur la l’utilisateur du rejet de la pièce de - Ne relâchez pas la pièce de machine reste lisible et compré- bois usinée.
  • Page 9 5. Montage machine tout seul, elle avoisine ! Danger ! La machine ne doit en les 50 Kg ! Faites-vous impérati- aucun cas être reliée au secteur vement aider pour soulever la pendant toute la durée de ces machine, la positionner sur le piè- opérations: Veillez à...

  • Page 10: Montage De La Lame Circulaire

    lefaisant coulisser vers l’avant de 10mm + 1 clé à molette ou 1 clé la table de sciage puis en le de 22mm (non fournies). soulevant par sa partie arrière - Dévissez l’écrou de serrage avec un doigt ou un tournevis. - Installez les plaques de serrage table (49) en veillant à...
  • Page 11 de coupe longitudinale L’usage du guide de coupe longitudinale ou ‘’de refente’’ est nécessaire pour les coupes en long. Attention ! N’utilisez jamais le guide de coupe longitudinale (59) dans la rainure de la barre comme pièce d’appui pour les profilée (57) du côté...
  • Page 12 sciage. Sinon la pièce de bois sera bloquée par la rallonge lors du sciage. 5.10 Montage du kit de déplacement Outils nécessaires: + 1 clé de 10mm + 1 clé à molette (non (62) sur le rail (68), faîtes-la - Placez la rallonge (73) à l’arrière fournie).

  • Page 13: Ajustage De La Règle Graduée

    curseur. 6.2 Réglage du cou- - Pour corriger le pointage, teau diviseur desserrez les 4 écrous derrière la Outil nécessaire: 1 clé à molette règle, sous la table de sciage, et ou 1 clé de 17mm (non fournies). positionnez le zéro de la règle sur le curseur.

  • Page 14: Aspiration Des Copeaux

    d’inhalation. de la machine, protection par un - La machine doit toujours être disjoncteur différentiel, prises de reliée à un dispositif d’aspiration. courant correctement installées, - Utilisez malgré ceci un masque mises à la terre et contrôlées. anti-poussière afin d’éviter l’inha- - Placez le câble électrique de lation des poussières en suspen- façon à...

  • Page 15: Mise En Route

    excessive sur la lame, laissez-la permettra de pouvoir travailler faire la coupe; si la lame se rapidement et tout en ayant une 8.3 Réglage de la bloque, un accident pourrait se coupe propre. hauteur de coupe produire. ! Danger ! Effectuez cette opéra- - Choisissez correctement la Finition: tion machine à...
  • Page 16 ! Danger ! Avant toute opération Coupe en travers: de maintenance ou de nettoyage, Utilisez le guide d’angle de la débranchez la fiche d’alimenta- table de chariotage pour les tion électrique de la machine du coupes en travers après l’avoir secteur.
  • Page 17 coulisser vers l’arrière de la table avec l’écrou moleté. de sciage, puis le protège lame. Attention: le protège lame doit toujours être libre de mouvement 9.2 Changement de de façon à rendre la lame l’insert de table inaccessible; ne serrez pas à Changez l’insert de table avant fond l’écrou moleté.
  • Page 18 la poussière et les chutes de bois situées sur le même côté de la de sécurité et de protection de la à l’aide d’un aspirateur, d’une plaque (112) et desserrez la machine. brosse ou d’un pinceau. 3ème. - Vérifiez que l’aire de travail vous - Nettoyez les éléments de com- - Faites pivoter la plaque.

  • Page 19: Lames Circulaires

    PROBLÈME DIAGNOSTIC PROBABLE REMÈDE Vérifiez l’état du cordon Pas de courant. d’alimentation et de la fiche. Vérifiez le fusible. L’appareil ne démarre pas. Contactez votre réparateur Interrupteur défectueux. agréé. Arrêtez le moteur, débran- La lame n’a pas été serrée La lame ne tourne pas alors chez la machine, puis véri- que le moteur fonctionne.
  • Page 20 1 3 . L i s t e d e s p i è c e s e t c â b l a g e 1 3 . 1 L i s t e d e s p i è c e s d é t a c h é e s N°...
  • Page 21 13.2 Vue éclatée de la machine - Figure 1 Vue éclatée de la machine - Figure 2...
  • Page 22 Vue éclatée de la machine - Figure 3 Vue éclatée de la machine - Figure 4...

  • Page 23: Schéma Électrique

    Vue éclatée de la machine - Figure 5 13.3 Schéma électrique ! Danger ! Cette machine doit être reliée à la terre. Le remplacement du câble d’alimentation électrique doit impérative- ment être effectué par un électricien professionnel. - Le fil jaune et vert (Terre) doit être raccordé à la borne repérée par la lettre ‘’E’’ ou par le symbole ‘’Terre’’. - Le fil bleu (Neutre) doit être raccordé...
  • Page 24 Notes ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------------------------------------------...
  • Page 25 Ce produit est garanti pour une période de un an à compter de la date d’achat (bordereau de livraison ou facture). Les produits de marque LEMAN sont tous testés suivant les normes de réception en usage. Votre revendeur s’engage à remédier à tout vice de fonctionnement provenant d’un défaut de construction ou de matiè- res.
  • Page 26 Z.A. du Coquilla B.P. 147 Saint Clair de la Tour 38354 LA TOUR DU PIN cedex Tél : 04 74 83 55 70 Fax : 04 74 83 09 51 info@leman-machine.com www.leman-machine.com...
