Installation d'un terminal de maintenance (ou d'un modem) Page 131 de 438

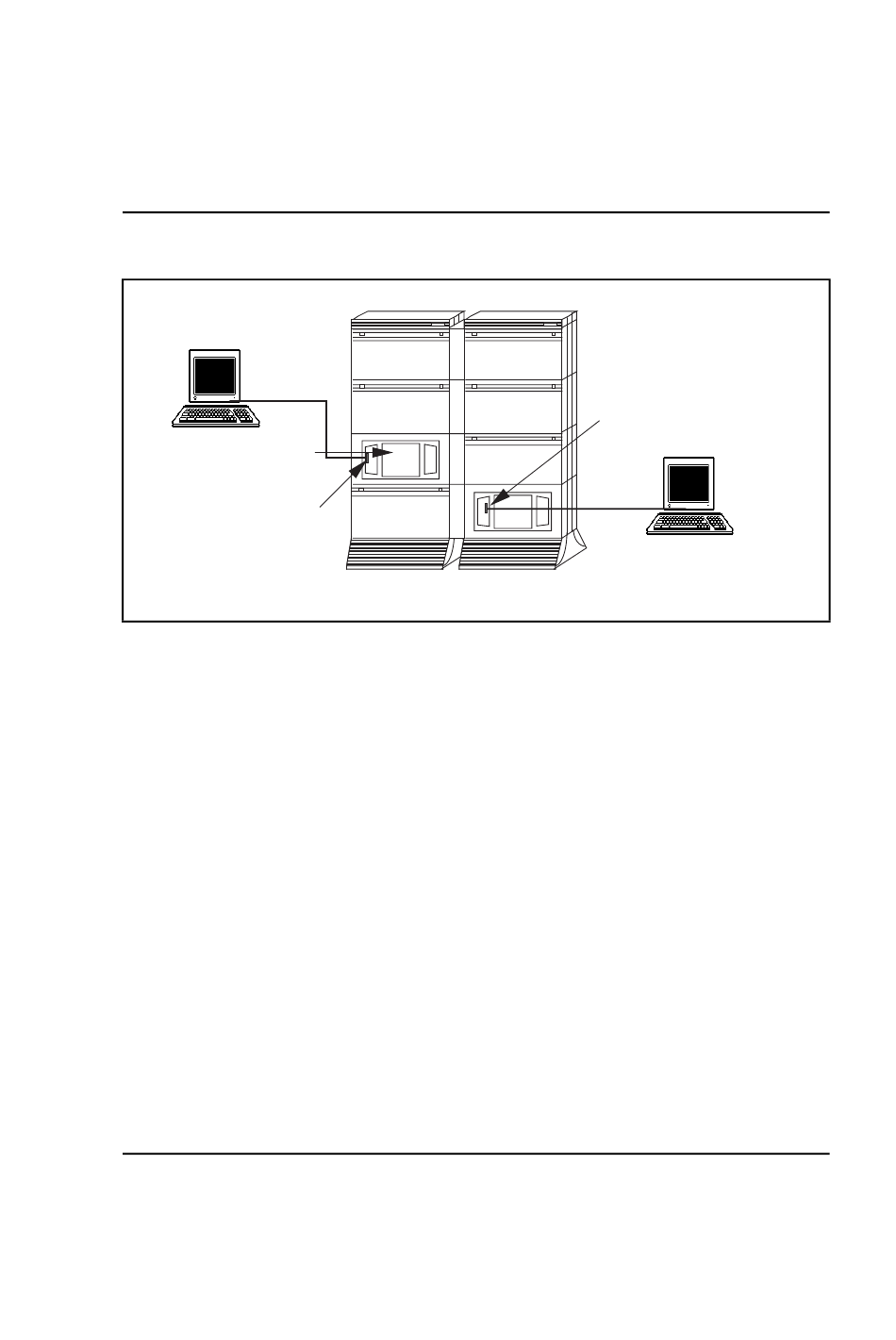

Figure 57
Un terminal pour les accès CPSI
Terminal
Câble
NT8D95
Module réseau
Accès SDI du
panneau d'entrée-sortie
Connexion d'une boîte de commutation et d'un terminal aux
accès CPSI
Suivre la méthode ci-après pour raccorder les accès CPSI à une boîte de
commutation et à un terminal (voir la figure 58) :
•
•
•
Mémoire
centrale/
réseau 0
Vue arrière
Régler le terminal de la façon suivante : 9 600 bauds, 7 bits de données,
parité à zéro binaire, un bit d'arrêt, duplex intégral, XON.
Raccorder un câble NT8D95 au terminal et à la boîte de commutation.
Raccorder les câbles NT8D95 à un connecteur correspondant de la boîte
de commutation.
Si une boîte de commutation ABCDE A0377992 est utilisée, raccorder
les câbles de la manière suivante :
— raccorder la CPU 0 au connecteur A;
— raccorder la CPU 1 au connecteur B.
Connecteur J25
du panneau d'entrée-sortie
Terminal
Mémoire
centrale/
réseau 1
Câble
NT8D95
Méthodes d'installation du système
