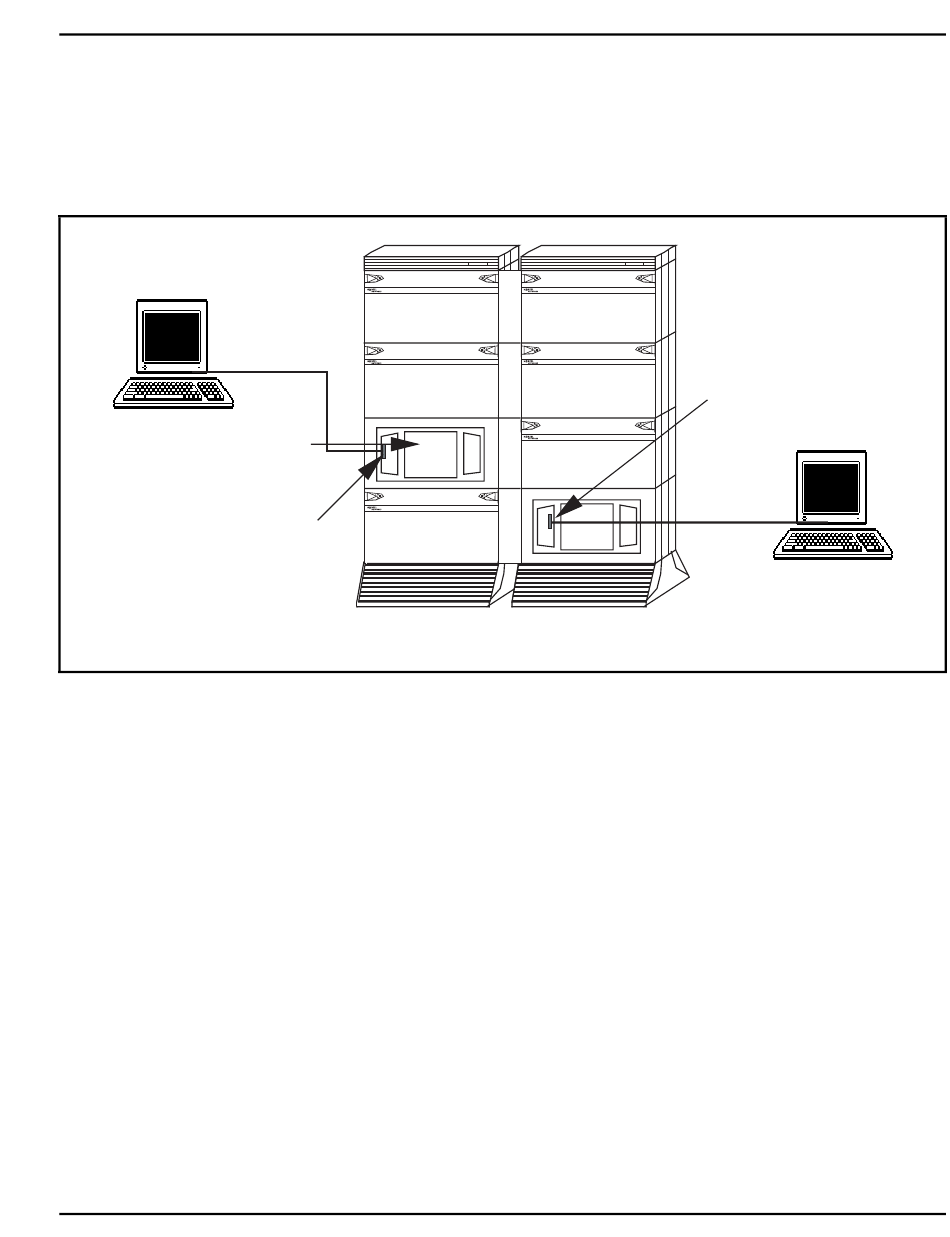

Figure 56
Connexion d'un terminal aux accès CPSI/COM1
Terminal
Module réseau
Accès SDI sur
panneau d'E-S
Connexion d'un terminal système (ou d'un modem) Page 121 de 418
4
Si un seul terminal est utilisé pour les deux accès CPSI/COM1,
transférer au besoin le câble d'un accès à l'autre. Le terminal raccordé
à l'accès SDI communique toujours avec la CPU active.
Câble
NT8D95
Module mémoire
centrale/réseau 0
Connexion d'une boîte de commutation et d'un terminal aux
accès CPSI/COM1 et COM2
Suivre la procédure ci-après pour raccorder les accès CPSI/COM1 à une boîte
de commutation et à un terminal (voir la Figure 57 à la page 122) :
1
Régler le terminal de la façon suivante : 9 600 bauds, 7 bits de
données, parité à zéro binaire, un bit d'arrêt, duplex intégral, XON.
2
Raccorder un câble NT8D95 au terminal et à la boîte de commutation.
3
Raccorder les câbles NT8D95 à un connecteur correspondant de la
boîte de commutation.
a.
Si une boîte de commutation ABCDE A0377992 est utilisée,
raccorder les câbles de la manière suivante :
— raccorder la CPU 0 au connecteur A ;
— raccorder la CPU 1 au connecteur B.
Vue arrière
Procédures d'installation du système
J25 sur
panneau d'E-S
Terminal
Mém.
centr./rés. 1
Câble
NT8D95
553-A0133
