Page 158 de 438
Câblage de l'équipement commun

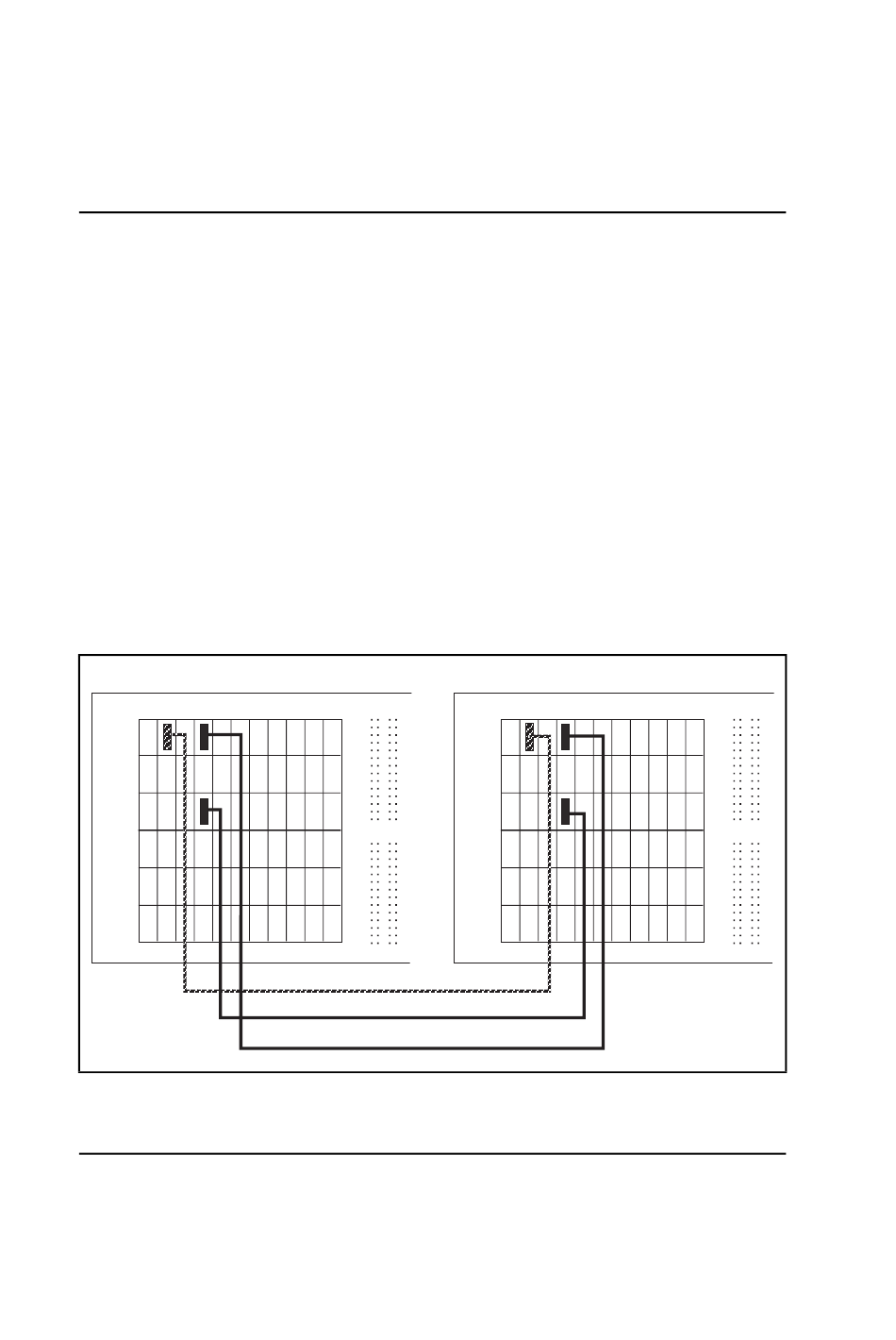

Figure 66
Module mémoire centrale/réseau NT5D21 (vue arrière) — Connexions pour les câbles
IOP/CMDU à IOP/CMDU et CP à CP
Module mémoire centrale/réseau 0
18 17 16 15 14 13 12 11 10 9 8
553-3001-210F Standard 15.00 Avril 2000
— Raccorder le câble SCSI entre les deux IOP NTND13 du connecteur
17A de la plaque de raccordement arrière du module mémoire
centrale/réseau 0 au connecteur 17A de la plaque de raccordement
arrière du module mémoire centrale/réseau 1 (voir la figure 66).
— Raccorder un câble CP à CP NTND11 du connecteur 15C
de la plaque de raccordement arrière du module mémoire
centrale/réseau 0 au connecteur 15C de la plaque de raccordement
arrière du module mémoire centrale/réseau 1 (voir la figure 66).
— Raccorder un autre câble NTND11 du connecteur 15A de la plaque
de raccordement arrière du module mémoire centrale/réseau 0 au
connecteur 15A de la plaque de raccordement arrière du module
mémoire centrale/réseau 1 (voir la figure 66).
— Réinstaller les panneaux d'entrée-sortie de gauche dans les deux
modules mémoire centrale/réseau. Utiliser et serrer les huit vis.
A
B
C
D
E
F
Câble NTND13 : 17A à 17A
Câbles NTND11 : 15C à 15C, 15A à 15A
Module mémoire centrale/réseau 1
18 17 16 15 14 13 12 11 10 9 8
A
B
C
D
E
F
553-6398
553-6398
