Page 42 de 438
Installation d'un nécessaire de chemin de câbles aérien
1
2
3
4

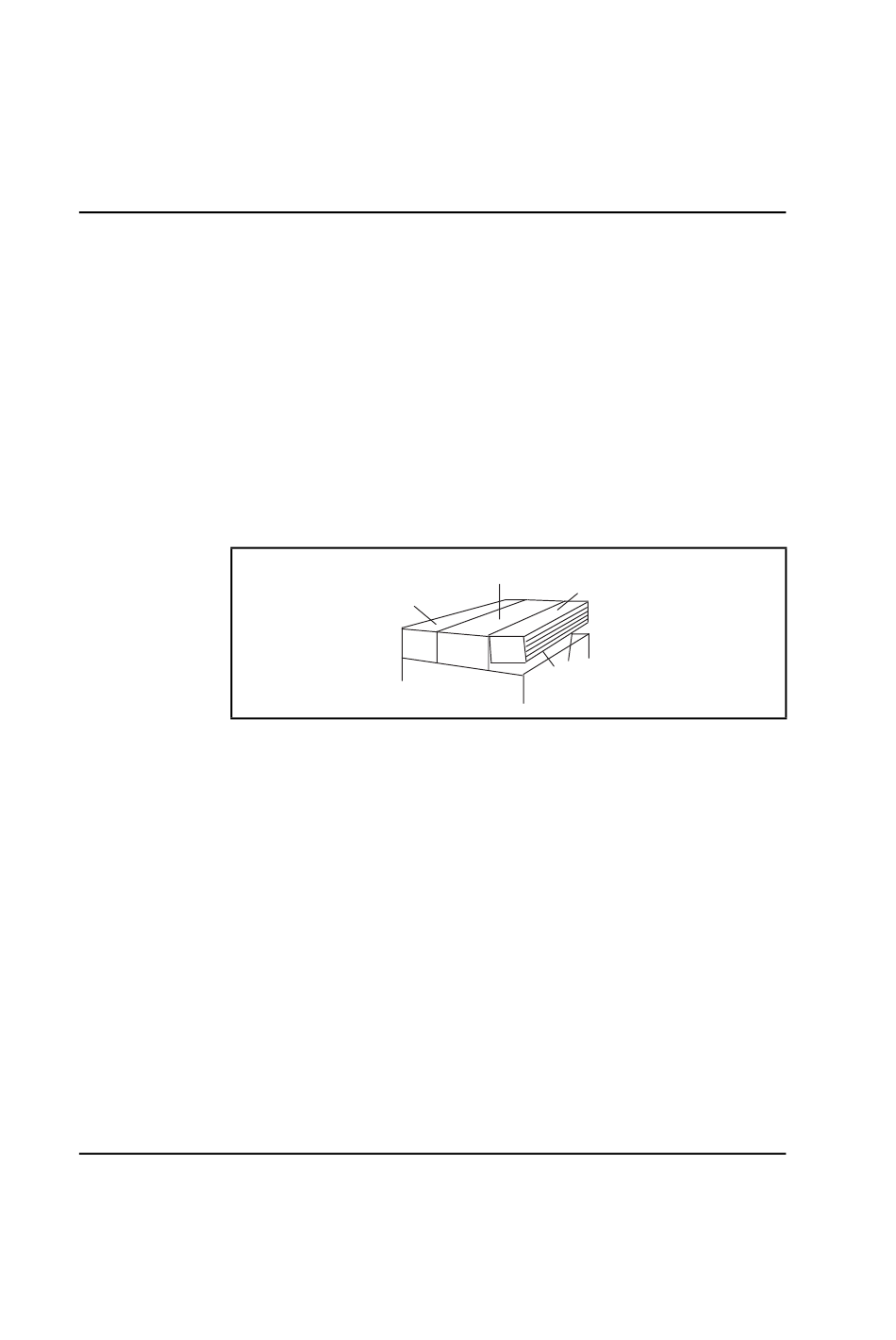

Figure 13
Retrait des grilles du couvercle
553-3001-210F Standard 15.00 Avril 2000
Retirer les grilles d'évacuation d'air à l'avant et à l'arrière du couvercle.
Tirer sur les deux pinces sous le bord avant de chaque grille, puis
soulever la grille pour la retirer (voir la figure 13).
Fixer deux supports sur le module, un à l'avant et l'autre à l'arrière
(voir la figure 14). Pour y parvenir, utiliser deux boulons fixés dans les
trous taraudés prévus à cet effet sur le dessus du module.
Installer les grilles d'évacuation d'air avant et arrière fournies avec le
nécessaire.
Placer le chemin de câbles sur les supports et le fixer à l'aide de boulons
en J comme l'illustre la figure 14.
Grille d'évacuation d'air
Couvercle
Grille d'évacuation d'air
553-5886
Pinces
Module
553-5886
