Installation de l'alimentation c.c.
Connexions du PDU
Il faut prévoir un dispositif de déconnexion facilement accessible pour la
puissance d'entrée.
Les disjoncteurs doivent être placés l'un à côté de l'autre et une étiquette doit
indiquer qu'il faut mettre les deux disjoncteurs hors circuit pour couper
complètement l'alimentation du système.

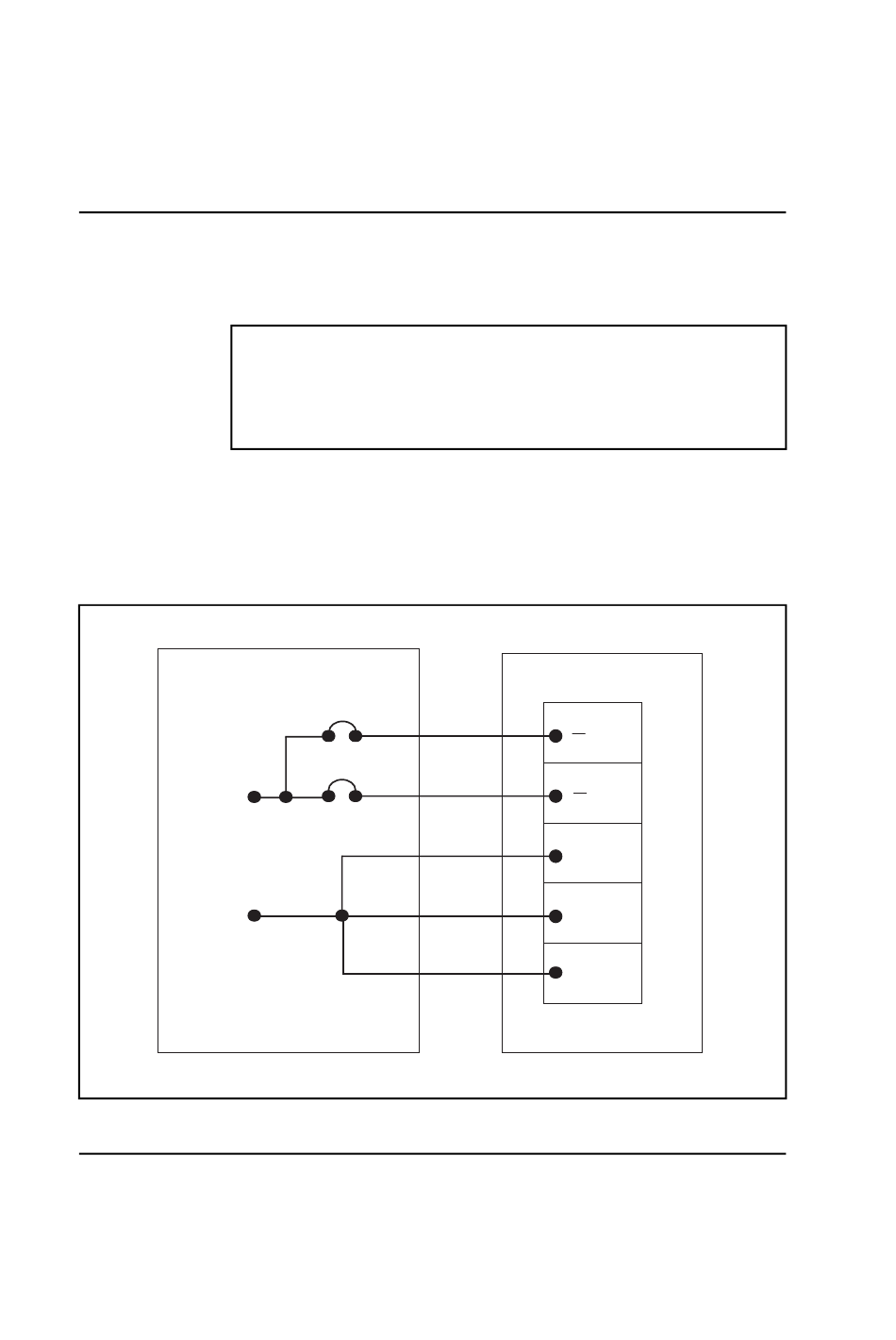

Figure 25
Protection de circuit pour le PDU
Source de –48 V
–48 V
Bus de
terre/LRE
553-3001-210F Standard 15.00 Avril 2000
L'alimentation c.c. du socle NT7D09 doit comporter une protection de
circuit de 30 ampères pour les alimentations -BAT 0,1 et -BAT 2,3
(voir la figure 24).
Protection du circuit
30 A maximum
30 A maximum
ATTENTION
PDU NT4N50AA
Bloc de raccordement
BAT
0,1
BAT
2,3
+
RTN
0,1
+
RTN
2,3
LRTN
553-8990
