Câblage des liaisons multiplex réseau Page 219 de 438

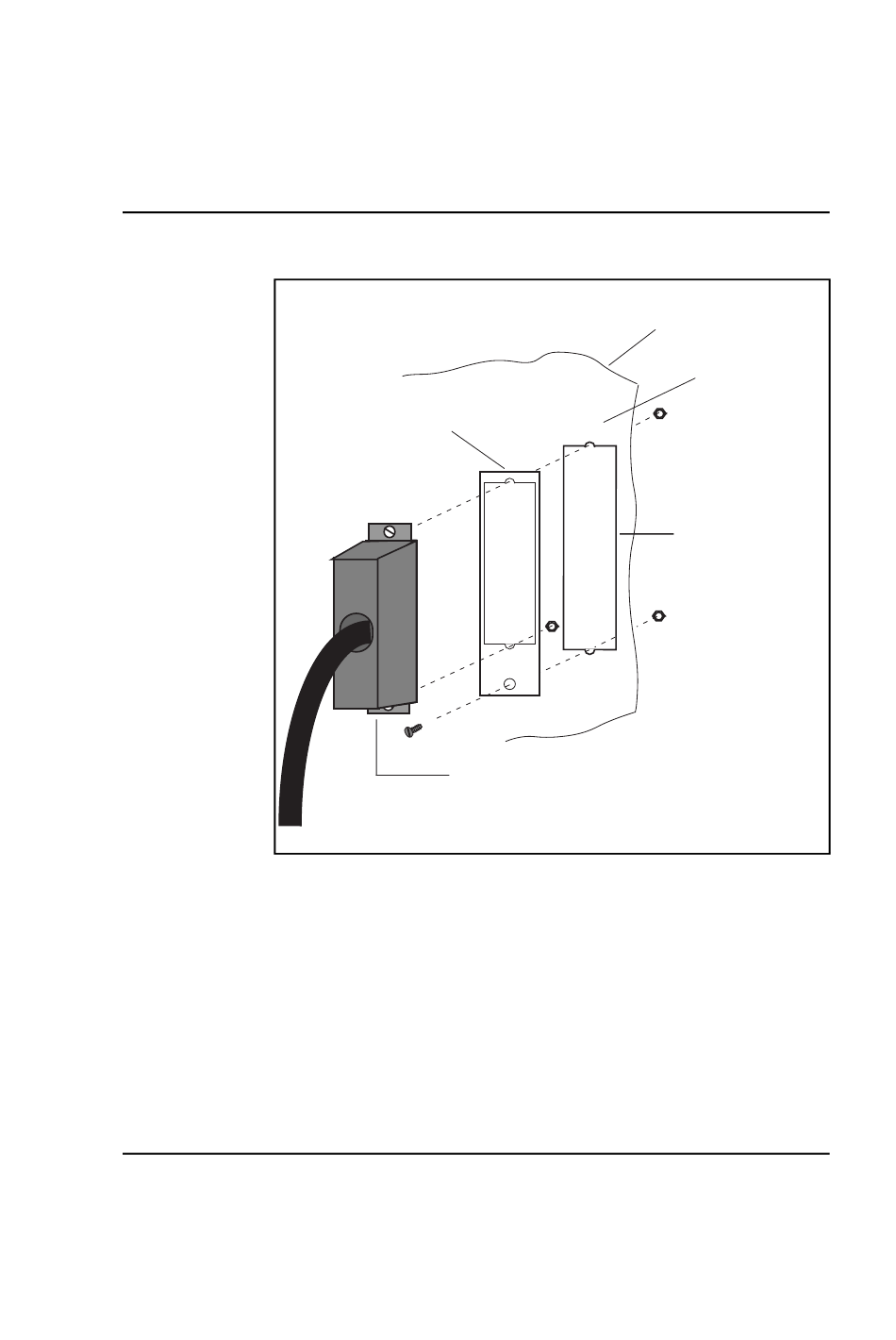

Figure 99
Installation d'une plaque d'adaptation de superliaisons
Plaque
d'adaptation de
superliaisons
•
Faire passer le câble à côté du porte-cartes, puis jusqu'au panneau
d'entrée-sortie et insérer le connecteur de câble dans l'une des ouvertures
du panneau.
— L'ordre de connexion recommandé est J16, J17, J37 et J38, puis aux
plaques d'adaptation de superliaisons J2, J6, J10, J22, J26 et J31.
•
La figure 100 illustre les connecteurs de la face avant de la carte réseau,
les connecteurs du panneau d'entrée-sortie et les câbles nécessaires.
Panneau d'entrée-sortie
J2
Câble NT8D88 reliant
les superliaisons au
panneau d'entrée-sortie
Méthodes d'installation du système
Identification d'ouverture
du panneau d'entrée-sortie
Ouverture du panneau
d'entrée-sortie
QPC414
553-5289
