Câblage de l'équipement commun
Des modules réseau et des modules IPE supplémentaires sont nécessaires
aux groupes de liaisons multiplex supplémentaires. Il est également possible
d'utiliser des modules PE, des modules RPE et des modules d'application.
La figure 78 illustre une configuration type pour cinq monogroupes de
liaisons multiplex. Des unités modulaires supplémentaires peuvent être
ajoutées et plus d'une rangée d'unités modulaires est possible.

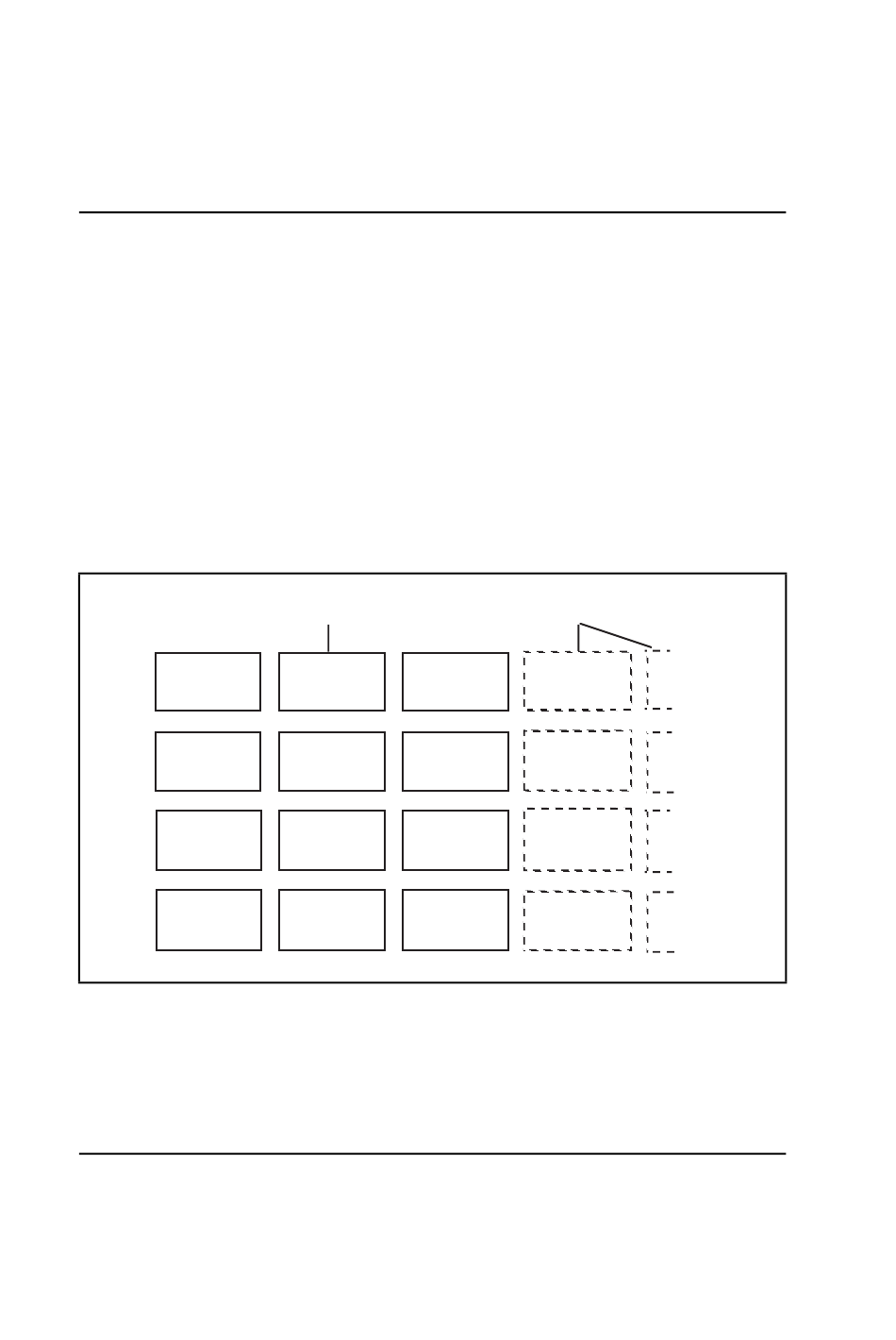

Figure 78
Configuration multigroupe de liaisons multiplex d'un système Option 81C à double CPU
Emplacement facultatif du module de
raccordement intergroupes
Groupe 4
Châssis 1
Groupe 4
Châssis 0
Groupe 3
Châssis 1
Groupe 3
Châssis 0
553-3001-210F Standard 15.00 Avril 2000
Nota : Les fiches de terminaison du module de raccordement intergroupe
pour les connecteurs non utilisés sont préinstallées en usine. Il ne faut les
retirer que lorsque d'autres groupes sont installés. Retirer une fiche avant
d'installer le connecteur pour un nouveau groupe et installer une fiche
dès qu'un câble est débranché lorsqu'un groupe est retiré.
Module de
raccordement
intergroupes
Groupe 2
Groupe 1
Châssis 1
Châssis 1
Groupe 2
Groupe 1
Châssis 0
Châssis 0
Mémoire
Mémoire
centrale/réseau 1
centrale/réseau 0
Groupe 0
Groupe 0
Châssis 1
Châssis 0
IPE supplémentaires
IPE
IPE
IPE
553-5485
IPE
553-5485
