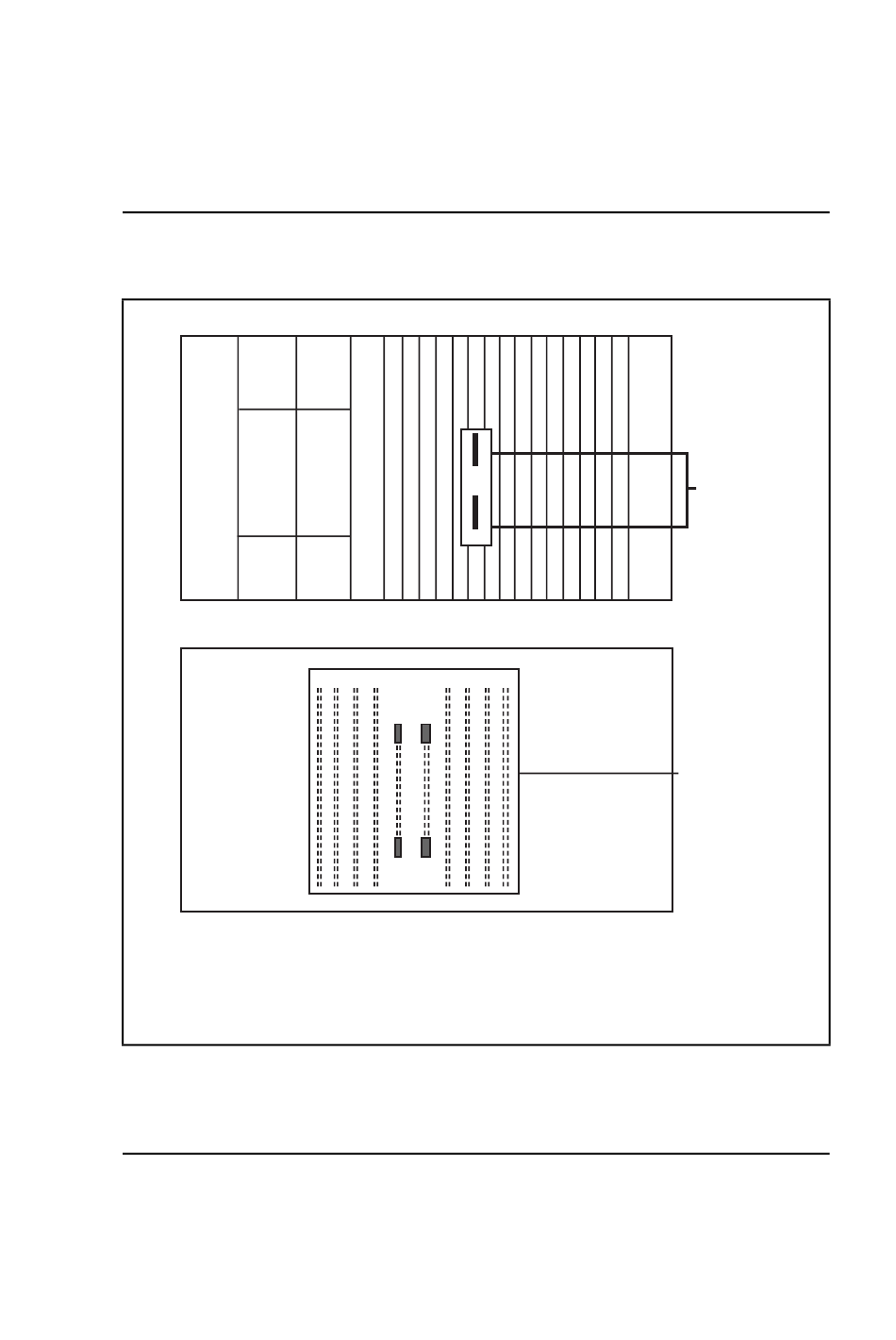

Figure 98
Liaisons multiplex réseau de la carte réseau de superliaisons NT8D04 — Connecteurs pour
les connexions à une rangée
Connecteurs de la face avant de la carte réseau de superliaisons
Connecteurs de plaque de raccordement arrière de la carte contrôleur NT8D01
Nota 1 : La carte réseau de superliaisons peut se trouver dans n'importe quel emplacement
approprié des modules suivants : mémoire centrale/réseau NT6D21, CEéPE NT8D11 ou module réseau NT8D
Nota 2 : Le connecteur J1 des cartes réseau de superliaisons est utilisé pour les liaisons
multiplex impaires et le connecteur J2 est utilisé pour les liaisons multiplex paires.
Câblage des liaisons multiplex réseau Page 217 de 438
N
T
8
D
0
4
J1
J2
Contrôleur
DB
MB
SL2
SL0
SL3
SL1
Utilisation des
câbles
NT8D91
Partie visible de
la plaque de
raccordement
arrière
553-5237
Méthodes d'installation du système
553-5237
