Pegado de la cinta cobertora

Para proteger el cuerpo de medición de daños
producidos, p. ej., por agentes químicos o virutas, se
puede pegar sobre él una cinta cobertora de acero fino
(accesorio).
Antes de pegar la cinta cobertora, se debe limpiar a fondo
la superficie del cuerpo de medición (trementina, agente
de limpieza para plásticos suave; en ningún caso, acetona
ni gasolina).
Marcar el punto de referencia
Antes de pegar la cinta cobertora, marque el
punto de referencia a la derecha en la pieza de
la máquina.
Procedimiento igual al descrito para el pegado del
cuerpo de medición. En cuanto la cinta cobertora esté
totalmente pegada, compruebe que el sensor no toque la
cinta en ningún punto.
4.6 Fijación del cuerpo de medición sobre una
superficie cilíndrica
El cuerpo de medición se puede pegar, p. ej., sobre un
cilindro o un eje.
La anchura de polos es mayor en la superficie del cuerpo
de medición que en el centro (Fig. 4-6).
Cuanto mayor sea la distancia con respecto al sensor,
mayor será la anchura de polos y, por tanto, la desviación
de linealidad.
Para que esta desviación sea lo más reducida posible, se
deben tener en cuenta las siguientes indicaciones para el
montaje:
– El diámetro del cilindro debe ser superior a 95 mm.
– El rango de desplazamiento debe ser inferior a 360°.
– La distancia entre el sensor y el cuerpo de medición
debe ser lo más reducida posible. La linealidad apenas
varía si la distancia es de 0,1 mm.
– Opciones de montaje (véase Fig. 4-3, posiciones 1 y 2):
pegar sobre la superficie, encajar en la ranura y pegar.
Fije los extremos del cuerpo de medición
siempre con tornillos cilíndricos, tornillos
avellanados o abrazaderas (véase Fig. 4-5).

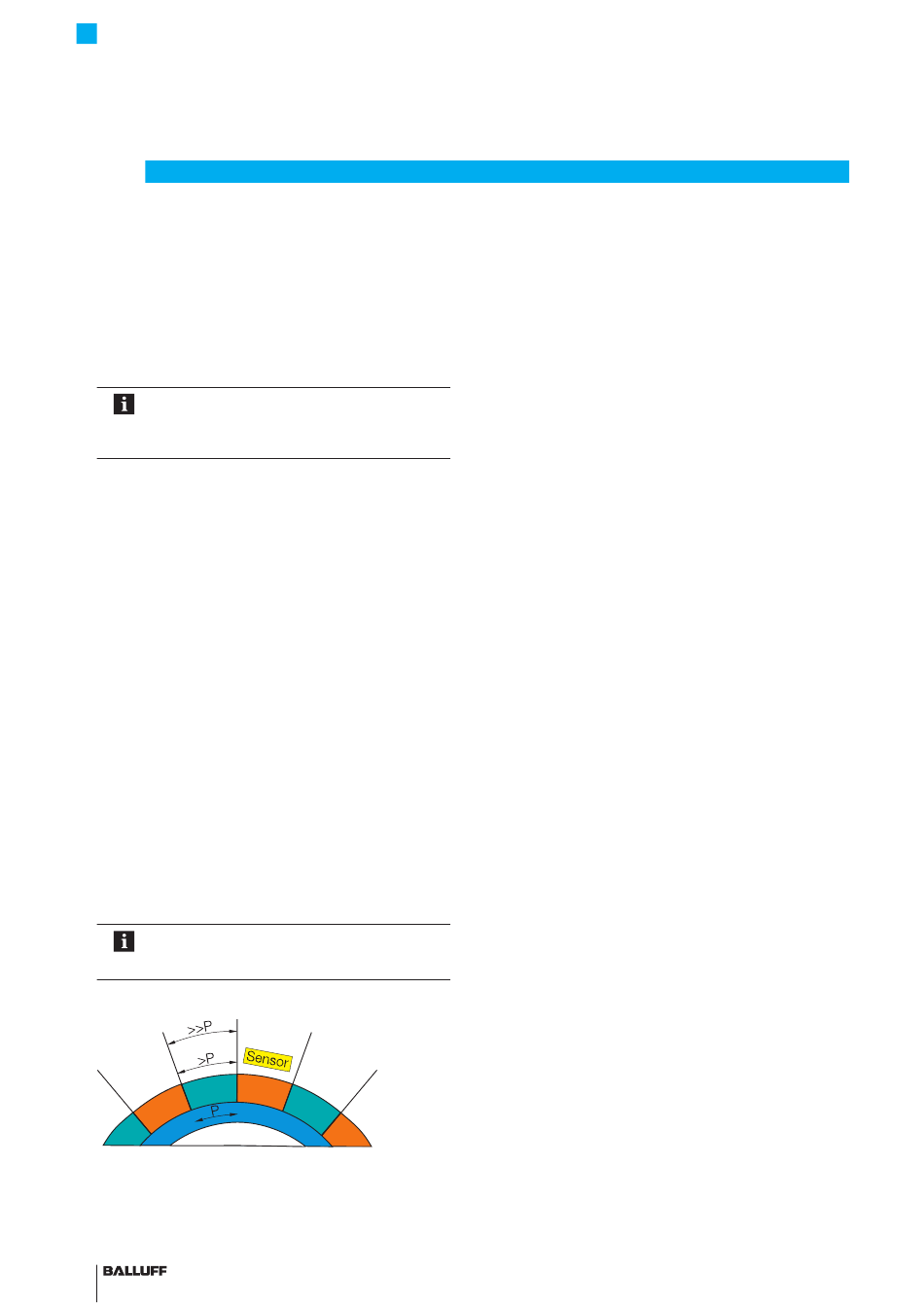

Fig. 4-6: La anchura de polos P depende de la distancia con
respecto al sensor.
