BML-M0 -I -A
Cuerpo de medición de banda magnética, sistema de medición de desplazamiento
incremental de codificación magnética
4
Montaje (continuación)
4.4 Fijación de los extremos del cuerpo de
medición
En condiciones desfavorables, el cuerpo de medición o la
cinta cobertora se pueden mover o desprender. Para
evitarlo, no es suficiente con pegar el cuerpo de medición.
Adicionalmente se deben fijar los dos extremos del
cuerpo. En caso de longitudes grandes, se debe utilizar
una fijación adicional colocando transversalmente cinta
cobertora en intervalos de ~1 m.
Fije el extremo del cuerpo de
medición o la cinta cobertora por el
frontal. Es posible realizar el
recorrido por los extremos.
Rebaje el extremo del cuerpo de
medición hasta la banda soporte y
fíjelo con un tornillo avellanado. Es
posible realizar el recorrido por los
extremos.
Fije el extremo del cuerpo de
medición con un tornillo cilíndrico.
No es posible realizar el recorrido
por los extremos.
Fije el extremo del cuerpo de
medición con un tornillo avellanado
o un remache. Es posible realizar el
recorrido por los extremos.
Rebaje la ranura por los extremos y
fije los extremos del cuerpo de
medición con un tornillo avellanado
o cilíndrico. Es posible realizar el
recorrido por los extremos.

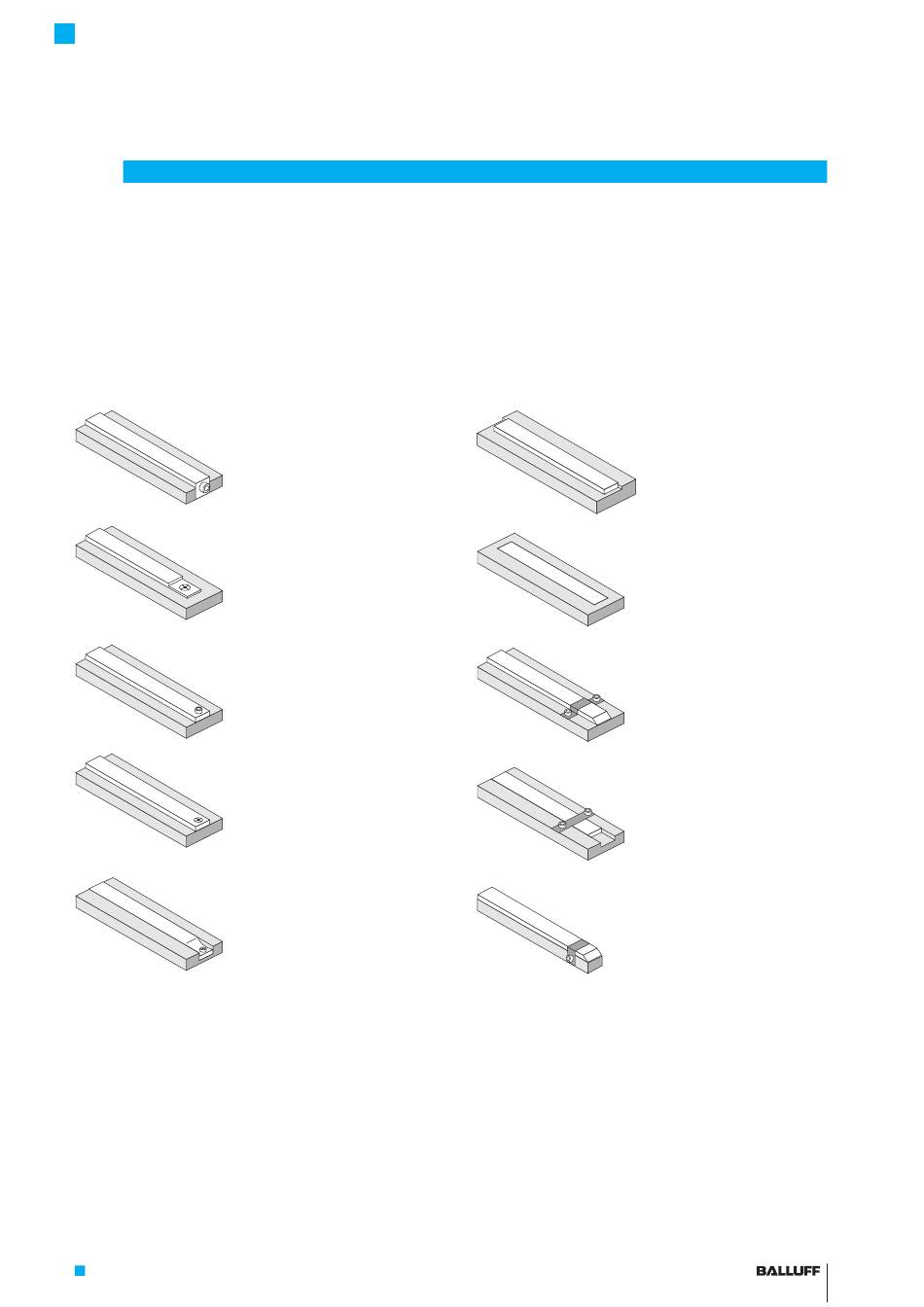

Fig. 4-5: Fijación de los extremos del cuerpo de medición con
tornillos, remaches y abrazaderas
www.balluff.com
-...
Fig. 4-5 muestra varias opciones de fijación:
– pegado
– pegado y atornillado
– pegado contra un borde de tope
– pegado y encaje en la ranura
– pegado, encaje y sellado
– pegado y fijación con abrazaderas
Practique en la pieza de la máquina
un borde de tope (de máx. 1 mm
de alto) longitudinalmente al cuerpo
de medición. Alinee el cuerpo de
medición con este borde. Fije los
extremos.
En la pieza de la máquina, no frese
por completo la ranura por las zonas
donde encajan los extremos del
cuerpo de medición. De este modo,
el cuerpo de medición contará con
un tope fijo. Es posible realizar el
recorrido por los extremos.
Atornille el cuerpo de medición
junto con la cinta cobertora usando
una abrazadera no magnética o un
trozo de cinta cobertora. Es posible
realizar el recorrido por los
extremos.
Atornille el cuerpo de medición en
la ranura junto con la cinta
cobertora usando una abrazadera
no magnética o un trozo de cinta
cobertora. Es posible realizar el
recorrido por los extremos.
Atornille a los laterales de la pieza
de la máquina el cuerpo de
medición junto con la cinta
cobertora usando una abrazadera
no magnética o un trozo de cinta
cobertora. Es posible realizar el
recorrido por los extremos.
