172 | Українська

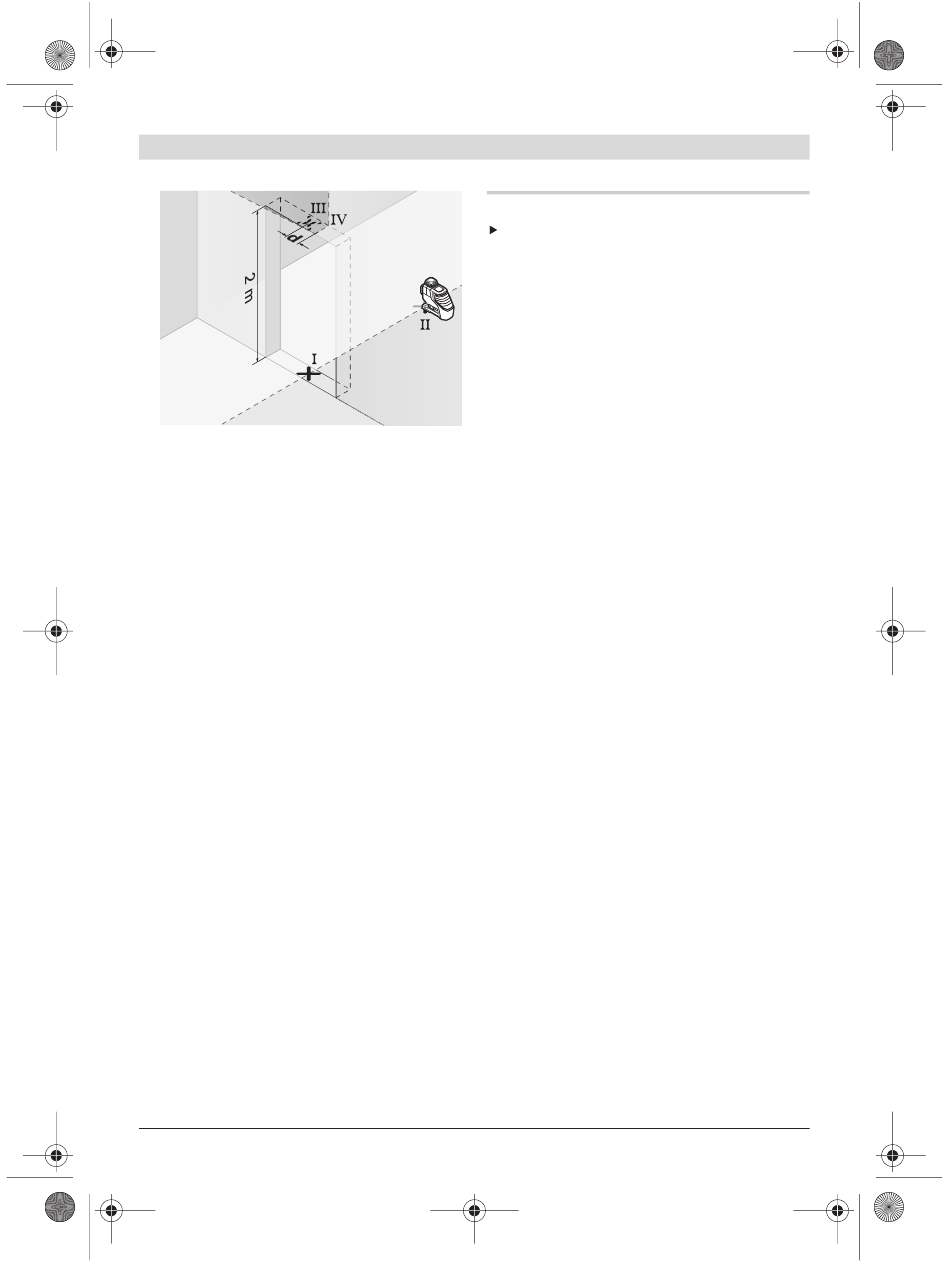

– Поверніть вимірювальний прилад на 180° і
поставте його з іншого боку дверного
прорізу прямо поза точкою II. Дайте
вимірювальному приладу нівелюватися і
спрямуйте вертикальну лазерну лінію таким
чином, щоб її середина проходила точно
через точку I і II.
– Позначте середину лазерної лінії на
верхньому краї дверного прорізу в якості
точки IV.
– Різниця d між двома позначеними точками
III і IV – це фактичне відхилення
вимірювального приладу від вертикалі.
– Поміряйте висоту дверного прорізу.
Повторіть цю процедуру для двох
вертикальних лазерних площин. Для цього
виберіть режим роботи, в якому вертикальна
лазерна площина випромінюється збоку
вимірювального приладу, і поверніть
вимірювальний прилад перед початком
вимірювання на 90°.
Підрахуйте максимально допустиме
відхилення наступним чином:
подвійна висота дверного прорізу x 0,2 мм/м
Приклад: При висоті дверного прорізу в 2 м
максимальне відхилення повинно складати
2 x 2 м x ±0,2 мм/м = ±0,8 мм. Точки III і IV
повинні, таким чином, знаходитись при обох
вимірюваннях на максимальній відстані в
0,8 мм одна від одної.
1 609 929 S05 | (22.9.09)
Вказівки щодо роботи
Для позначення завжди використовуйте
середину лазерної лінії. Ширина лазерної
лінії міняється в залежності від відстані.
Роботи з візирною маркою
Візирний щит 15 покращує видимість лазер-
ного променю при несприятливих умовах та
на великих відстанях.
Половина візирного щита 15, що віддзер-
калює, покращує видимість лазерної лінії,
через прозору половину лазерний промінь
видно також і з тильного боку візирного щита.
Робота зі штативом (приладдя)
Штатив забезпечує стабільну підставку для
вимірювання, висоту якої можна регулювати.
Поставте вимірювальний прилад гніздом під
штатив 1/4" 10 на різьбу штатива 21 або зви-
чайного фотоштатива. Для закріплення на
звичайному будівельному штативі використо-
вуйте гніздо під штатив 5/8" 9. Затисніть
вимірювальний прилад фіксуючим гвинтом
штатива.
Фіксація за допомогою універсального
кріплення (приладдя) (див. мал. D)
За допомогою універсального кріплення 19 Ви
можете зафіксувати вимірювальний прилад,
напр., на вертикальних поверхнях, трубах або
намагнічених матеріалах. Універсальне кріпле-
ння можна використовувати також в якості
підставки. Воно полегшує вирівнювання
приладу по висоті.
Роботи з вимірювальним шаблоном
(приладдя) (див. мал. A–B)
За допомогою вимірювального шаблона 16 Ви
можете переносити лазерну позначку на під-
логу або висоту лазера на стіну.
Користуючись нулем і шкалою, Ви можете ви-
мірювати відстань до бажаної висоти і перено-
сити її в інше місце. Завдяки цьому не треба
точно настроювати вимірювальний прилад на
висоту, що переноситься.
Вимірювальний шаблон 16 має дзеркальне
покриття, що покращує видимість лазерного
променя на великій відстані і при сильному
