3.

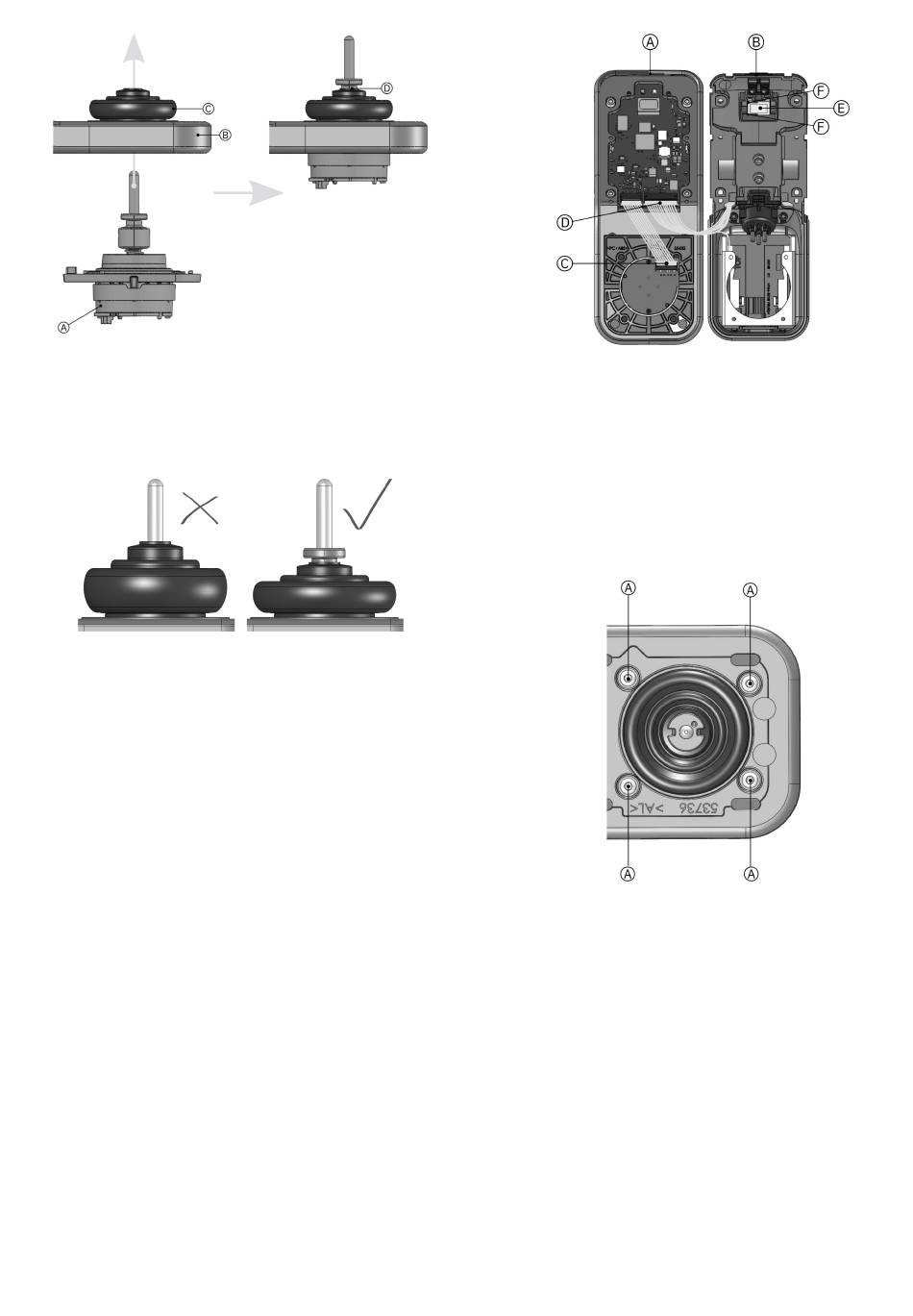

Fig. 6-3 Einsetzen der Joystick-Baugruppe durch das Chassis und
Die Joystick-Baugruppe A von der Innenseite der
oberen Gehäusehälfte her durch das Chassis B und
die Manschette C schieben. Dabei sicherstellen, dass
die Manschette vollständig aufliegt und keine Falten
aufweist. Kontrollieren, dass die Manschette wie
abgebildet D korrekt auf der Federhalterung sitzt.
Fig. 6-4 Manschettenkopf sitzt unter der oberen Flanke der
Sicherstellen, dass der Manschettenkopf unter (6-4
Manschettenkopf sitzt unter der oberen Flanke der
Federhalterung, Seite 9 , rechts) und nicht über (6-4
Manschettenkopf sitzt unter der oberen Flanke der
Federhalterung, Seite 9 , links) der oberen Flanke der
Federhalterung sitzt.
1654024-A
die Manschette
Federhalterung
4.
Fig. 6-5 Wiederanschließen der Steckverbinder und Schließen des
Die Steckverbinder der internen Flachbandkabel wieder
an den Steckanschlüssen C und D anschließen.
Kontrollieren, dass der Lautsprecher E sich nicht
gelöst hat und korrekt positioniert ist. Sollte sich der
Lautsprecher gelöst haben, diesen so wieder anbringen,
dass die Anschlüsse F nach außen und zur linken Seite
der unteren Gehäusehälfte (von der Innenseite aus
gesehen) weisen.
Das Gehäuse durch Zusammenführen der oberen A mit
der unteren Gehäusehälfte B schließen.
5.
Fig. 6-6 Wiedereinsetzen und Festziehen der Schrauben
Die vier Schrauben A wieder einsetzen und unter
Verwendung des T10-Schraubendrehers mit 120 cNm
festziehen. Die Schrauben können in beliebiger
Reihenfolge wieder eingesetzt und festgezogen werden.
Anbieter können sicherheitshalber eigene
Manipulationsschutzetiketten anbringen, um
bestimmen zu können, ob die Einheit zu einem späteren
Zeitpunkt geöffnet wurde.
Gehäuses
A
