6 Återmontering
1.

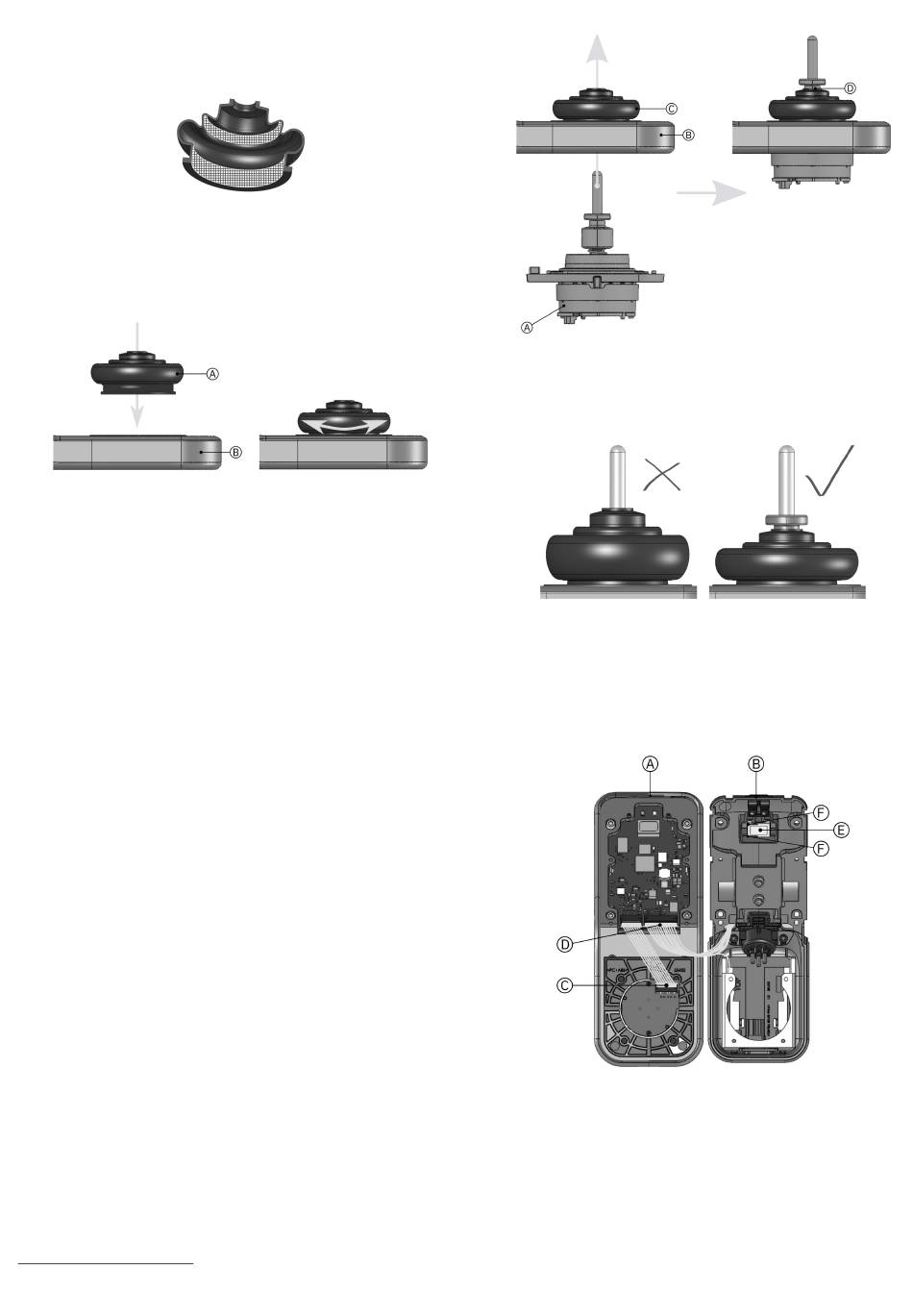

Fig. 6-1 Använd dielektrisk pasta
Använd en bomullstuss och applicera ett tunt lager
dielektrisk pasta till damaskens mellanskikt och nedre
skikt, enligt rutmarkeringen i bilden ovan.
Kontrollera du har smörjt pastan jämnt hela vägen runt
de markerade ytorna, inte bara på ett ställe.
2.
Fig. 6-2 Skjut in damasken genom ramen
Från den yttre sidan av det övre höljet, tryck damasken
A genom ramen B, samtidigt som du roterar damasken
inom ramen för att säkerställa att den kan röra sig fritt.
7. Hur mycket dielektrisk pasta du använder är inte avgörande. Använd så mycket att det precis räcker till att täcka ytorna med ett tunt lager,
enligt bilderna.
1654024-A
3.
7 DC4
Fig. 6-3 Tryck in joystickenheten genom ramen och damasken
Från den inre sidan av det övre höljet, tryck
joystickunderredet A genom ramen B och damasken
C, och se till att damasken sitter korrekt, utan veck
eller rynkor. Kontrollera att den sitter korrekt på
fjäderhållaren enligt bilden D.
Fig. 6-4 Den övre delen av damasken sitter nedanför fjäderhållarens
Se till att den övre delen av damasken sitter nedanför
fjäderhållarens övre skuldra (6-4 Den övre delen av
damasken sitter nedanför fjäderhållarens övre skuldra,
Sida 31, höger), inte ovanpå den (6-4 Den övre delen av
damasken sitter nedanför fjäderhållarens övre skuldra,
Sida 31, vänster).
4.
Fig. 6-5 Anslut kontakten igen och stäng övre och nedre hölje
Anslut de sammankopplade interna kabelhärvorna till
kontakterna C och D igen.
Kontrollera att högtalaren E fortfarande är monterad
och korrekt placerad. Om den har lossnat ska den sättas
tillbaka med dess kontakter F vända utåt och mot den
vänstra sidan av det nedre höljet sett från insidan.
Stäng de övre och nedre höljena A, B.
övre skuldra
