returneras, så att en omfattande inre bedömning kan göras
av ett Dynamic Controls-servicecenter.
Om manöverboxmodulen uppvisar tecken på signifikant
mekanisk skada eller stötar ska enheten returneras till ett
Dynamic Controls-servicecenter för bedömning. Signifikanta
skador är ofta bland annat att enheten inte fungerar som
den ska eller att det finns hål i enhetens ram.
4 Demontering
VARNING!
– Demontera inte enheten mer än vad som
beskrivs i denna procedur. Ytterligare
demontering kan innebära att produktens
kalibrering inte stämmer med specifikationen
vilket kan leda till att produkten inte är säker
att använda.
1.

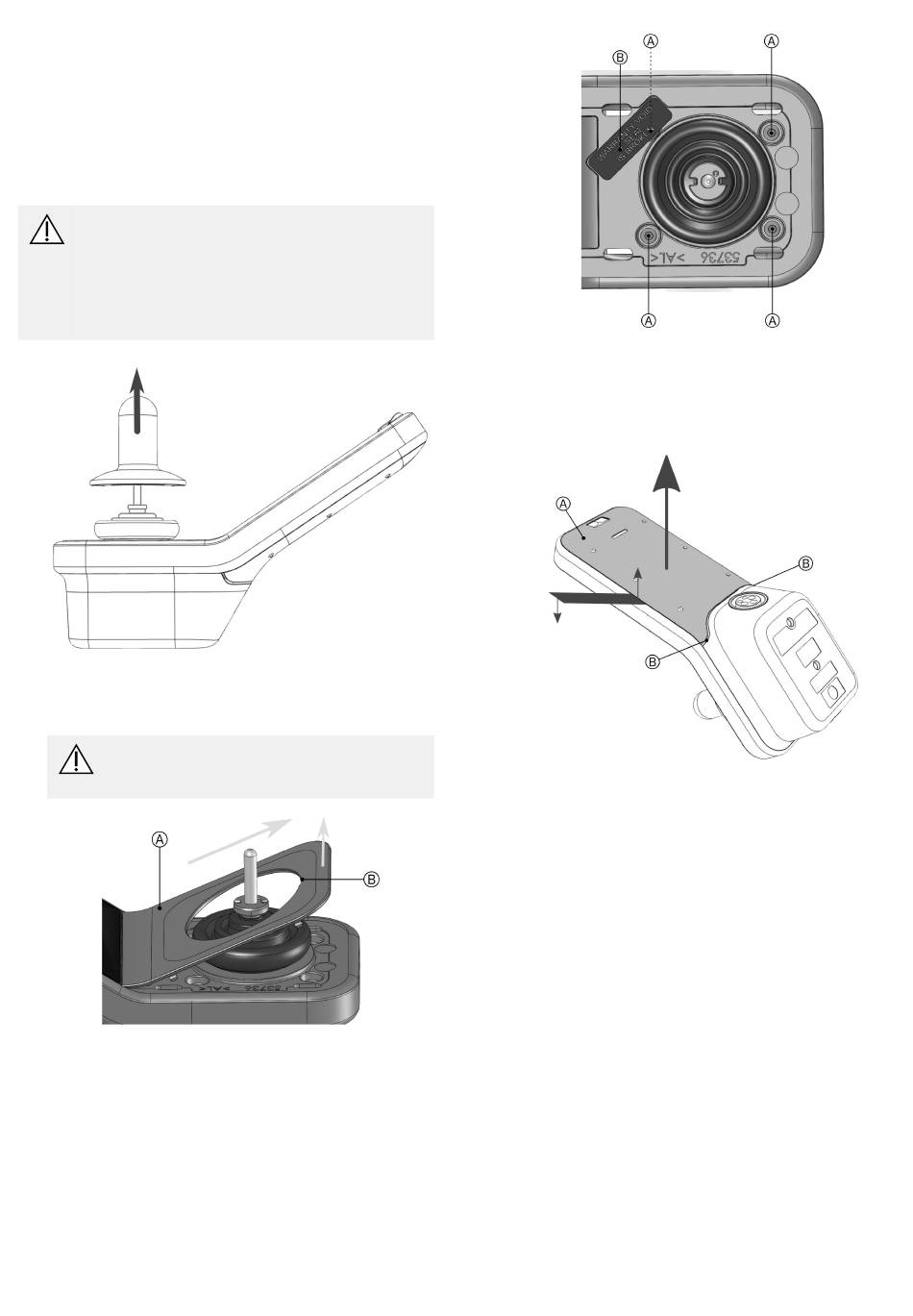

Fig. 4-1 Ta bort joystickhandtaget
Ta bort joystickhandtaget: dra det rakt ut från
manöverboxmodulen. Vrid det INTE. En viss kraft kan
behövas om handtaget sitter hårt.
VARNING!
– Om handtaget vrids när det sitter på skaftet
kan joystickmekanismen skadas.
2.
Fig. 4-2 Ta bort det dekorativa skyddet
Ta försiktigt bort det fyrkantiga, dekorativa skyddet A
genom att föra in ett verktyg med en tunn ände (t. ex.
en skruvmejsel) i spåret B och dra upp skyddet över
joystickskaftet.
1654024-A
3.
Fig. 4-3 Ta bort de fyra skruvarna
Använd T10-skruvmejselbiten för att ta bort de fyra
skruvarna A som har blivit synliga efter att det
dekorativa skyddet har tagits bort i steg 2. Skruvarna
kan tas bort i vilken ordning som helst. En skruv sitter
under garantietiketten B.
4.
Fig. 4-4 Ta bort bakstycket
Ta bort bakstycket A genom att sätta in och föra fram
ett tunt föremål, eller en fingernagel, längs en av styckets
kanter, samtidigt som du försiktigt lirkar av det från
manöverboxmodulen. Områdena markerade med B är
ett bra ställe att börja på.
