SÄHKÖLIITÄNTÄ
8i
1- Sähköliitännän saa suorittaa vain ammattitaitoinen sähköasenta-
ja, ja sen pitää täyttää maakohtaiset voimassaolevat säännökset.
2- Virtalähteen täytyy olla luokkaa 1. Laite on kytkettävä maadoite-
tun liitäntäkotelon kautta. Laite on kytkettävä 30 mA:n
vikavirtakytkimeen ja suojattava 20 A:n sulakkeella. Liitäntää saa
käyttää vain virran syöttämiseen SANICUBIC
laitteen sähkövirtajohto vioittuu, se pitää vaihtaa vaaratilanteiden
välttämiseksi.
9
HÄLYTYSTOIMINTO
1/ Yleishälytykset:
Kohonnut vedenpinta:
Jos vedenpinta laitteessa on epätavallisen korkealla, summeri alkaa
soida ja punainen ledi syttyy; toinen moottori käynnistyy kolmen
sekunnin kuluttua (ks. viereinen kuva laitteen ohjauspaneelista).
Tilapäinen hälytys:
Jos toinen moottoreista käy kauemmin kuin 1 minuutin ajan:
summeri alkaa soida ja punainen ledi syttyy; toinen moottori
käynnistyy 3 sekuntia myöhemmin.
Verkkovirtahäiriö:
Verkkovirtahäiriön ilmetessä summeri alkaa soida ja punainen ledi
syttyy; keltainen verkkovirran ledi vilkkuu.
2/ Yleishälytysten nollaus
Jos hälytyksen laukaissut ongelma on jokin yllä mainituista, sum-
meri lakkaa soimasta mutta punainen hälytysledi palaa muistuttaen
siitä, että järjestelmässä on esiintynyt ongelma.
Ohjauspaneelissa olevaa hälytyksen nollauspainiketta käytetään
summerin hiljentämiseksi kaikissa vikatapauksissa, mutta punainen
ledi sammuu vasta silloin, kun hälytyksen aiheuttanut ongelma on
ratkennut. Myös kaukohälyttimen hälytysvalot palavat, kunnes
ongelma on ratkennut. Näin vältetään se, että järjestelmän vikatila
jäisi huomiotta.

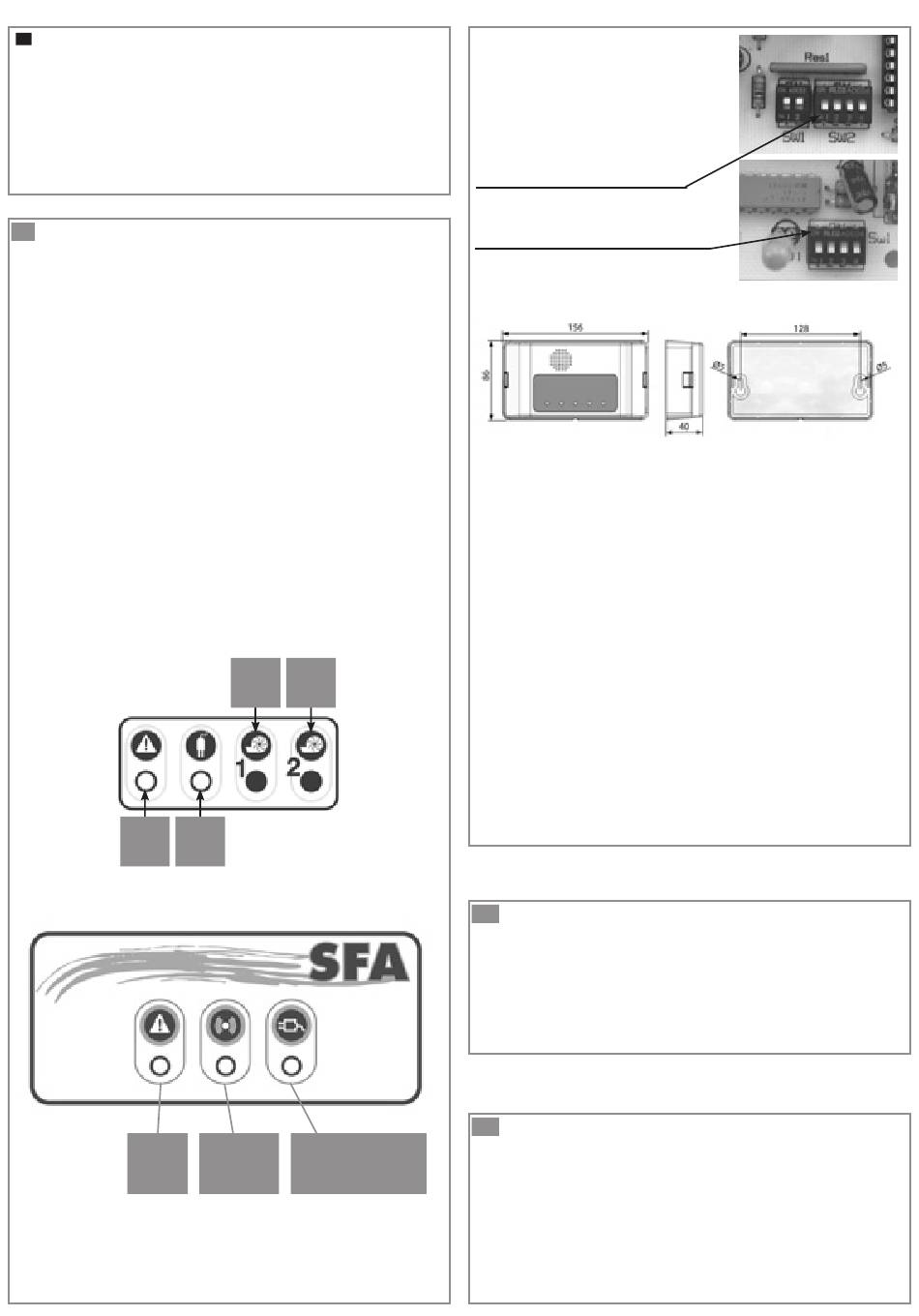

LAITTEEN HÄLYTYSLEDIT
yleishäly-
verkkovir-
tyksen tahäiriön
ledi
KAUKOHÄLYTTIMEN HÄLYTYSLEDIT
yleishä-
lytyksen
punainen
ledi
Kaukohälytin on kytketty SANICUBIC
suurtaajuusvastaanottimen avulla. Se ottaa vastaan laitteen
lähettämät hälytystiedot. Muista samalla taajuudella toimivista
suurtaajuusjärjestelmistä johtuvien häiriöiden välttämiseksi on
laitteistoon asennettu suurtaajuuskoodin kytkentäjärjestelmä, joka
muodostaa yhteyden ohjauspaneelin ja kaukohälyttimen välille.
® 2 Prohon. Jos
1. 2.
moottorin moottorin
ohitus ohitus
ledi
HF-lähetyksen
Verkkovirtahälytyksen
keltainen
vihreä ledi
hälytysledi
® 2
Prohon
Koodi voidaan vaihtaa sekä laitteen että
kaukohälyttimen piirilevyssä olevan
kytkimen avulla.
Mikäli ilmenee häiriöitä
korkeustaajuuslaitteiden tai muiden
® 2
SANICUBIC Pro -laitteiden läheisyydessä,
kytke laite sekä erillinen moduuli irti
verkosta,
kytke 1 tai useampi laitteen kortin
4:stä katkaisimesta,
vaihda kaukohälyttimen piirilevyssä olevan
kytkimen asentoa vastaavalla tavalla.
Huom.: koodin on oltava sama 2 kortin
välillä.
Kaukohälyttimen seinäkiinnitys:
Kaukohälyttimessä on viisi lediä ja summeri.
Ledit syttyvät vikatiloissa.
1/ Punainen yleishälytys-LED toistaa peruskartan vastaavan
LED-valon toiminnan.
2/ Keltainen suurtaajuusviestin (HF) vastaanotosta ilmoittava ledi
toistaa ohjauspaneelin keltaisen verkkovirtahäiriöstä ilmaisevan
ledin toimintaa:
- Palaa jatkuvasti = lähetys toimii, ohjauspaneeli saa
verkkovirtaa.
- Vilkkuu = lähetys toimii, mutta ohjauspaneeli on havainnut
verkkovirtahäiriön (jolloin paneeli toimii pattereilla).
- Ei pala = suurtaajuusviestiä ei vastaanoteta =
suurtaajuussignaalin katoaminen, ohjauspaneelin patterit
lopussa tai vika ohjauspaneelissa.
3/ Vihreä verkkovirran ledi ilmoittaa kaukohälyttimen
virransaannin:
- Palaa jatkuvasti = hälytin saa verkkovirtaa.
- Vilkkuu = verkkovirtahäiriö (jolloin ohjauspaneeli toimii
pattereilla).
- Ei pala = vika ohjauspaneelissa tai patterit lopussa
4/ Summeri soi jatkuvasti hälytyksen aikana.
Se lopettaa soimisen, kun hälytyksen aiheuttama ongelma
on ratkaistu tai jos se kytketään pois päältä laitteen
ohjauspaneelista (yleishälytyksen palautus –painike).
10
NORMIT
• SANICUBIC ® 2 Pro on valmistettu normin EN 12050-1
(ihmisperäistä orgaanista jätettä sisältävän jäteveden
pumppuasema) mukaisesti ja noudattaa rakennustuotteita,
sähköturvallisuutta ja sähkömagneettista yhteensopivuutta
koskevia eurooppalaisia direktiivejä.
Laitteen asennuksen ja käytön täytyy noudattaa eurooppalaista
asennusstandardia EN 12056 ja voimassa olevia paikallisia
määräyksiä.
11
KÄYTTÖÖNOTTO
1- Kun vesi- ja sähköliitännät on tehty, varmista liitäntöjen
vesitiiveys päästämällä vettä virtaamaan kaikista käytössä
olevista sisääntuloyhteistä. Varmista, että järjestelmä toimii
moitteettomasti suorittamalla vähintään kaksi
käynnistysjaksoa vedellä.
2- HUOMIO! Älä pakota moottoria käynnistymään
(kotelossa olevia painikkeita käyttäen) ennen kuin vesi
on saavuttanut pumput. Pakotettu toiminta ilman vettä
vahingoittaa silppurijärjestelmää.
