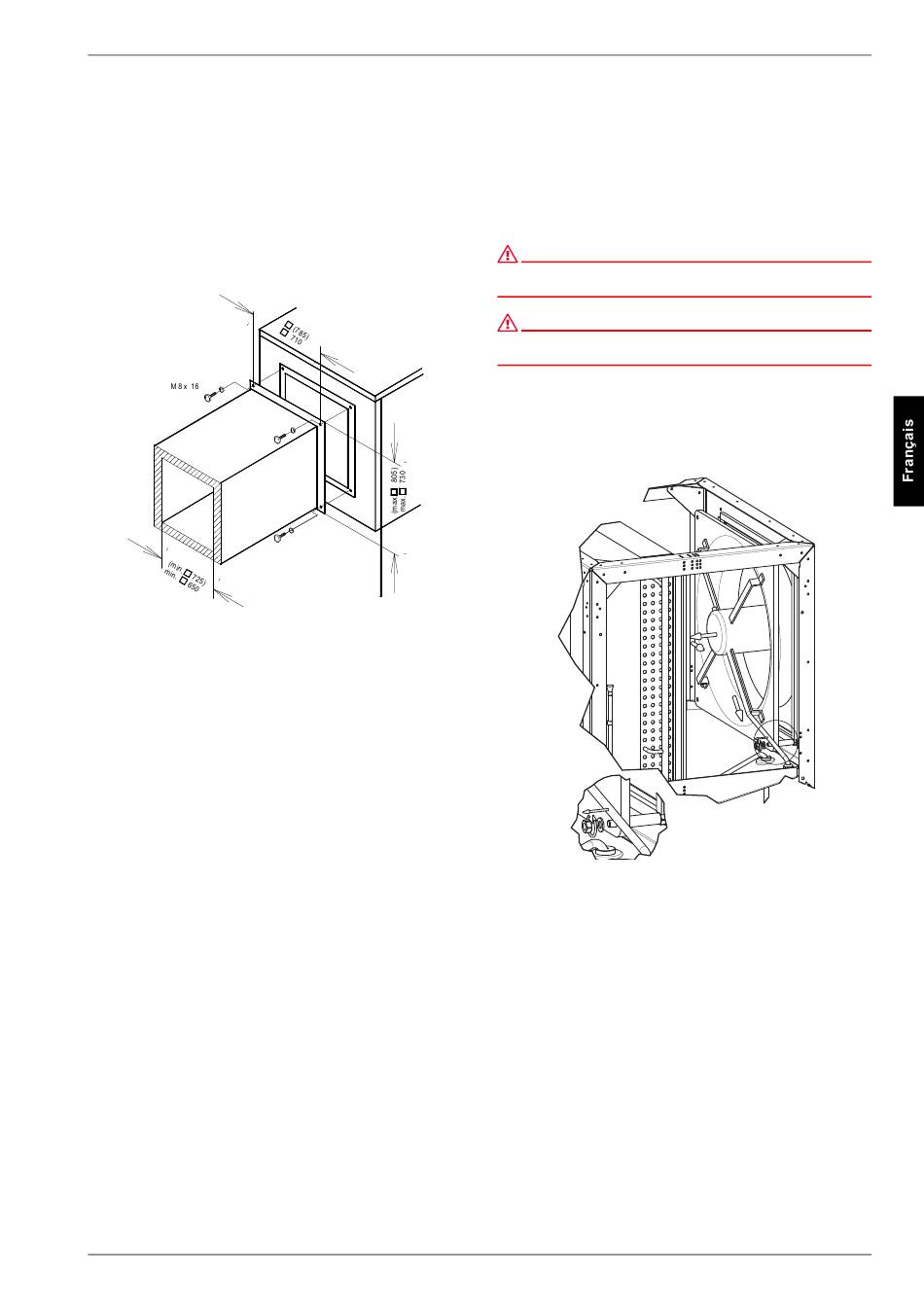

Si un autre conduit d'air que celui disponible en accessoire est
utilisé, il faudra alors respecter les dimensions intérieures et ex-
térieures indiquées sur le croquis. De plus, il convient de veiller à
un découplage vibratoire et à une isolation de conduit appro-
priés.
En cas d'utilisation de conduits d'air fixés par bride, une tubulure
de raccordement est fixée aux alésages filetés prévus à cet effet
du côté évacuation et aspiration de l'évaporateur à l'aide de 4 vis
à tête hexagonale M8x16. Pour ce travail, il faut faire attention à
ce que les deux manchons du conduit d'air soient en contact
avec l'isolation et non avec la plaque métallique extérieure.
Les valeurs entre parenthèses sont valables pour
LI 24TES / LI 28TES
www.dimplex.de
7.2.2 Changement du sens de l'air
Il est possible d'inverser le sens de l'air de l'appareil en modifiant
le ventilateur.
La modification de la canalisation de l'air doit être prise en
compte lors de l'aménagement de l'installation. Les données
supplémentaires de ces instructions, en rapport avec les bou-
ches d'aspiration et d'évacuation, restent inchangées.
ATTENTION !
Avant d'ouvrir l'appareil, s'assurer que tous les circuits électriques sont
bien hors tension.
ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectués uniquement par
des techniciens qualifiés et agréés.
Les étapes suivantes doivent être effectuées :
1)
Enlever les parties frontales situées à l'avant en commen-
çant par le bas pour finir par le haut.
2)
Ouvrir le boîtier de raccordement du ventilateur et décon-
necter le câble d'alimentation.
3)
Tirer le câble d'alimentation vers l'intérieur, au travers du
boîtier de raccordement et de la plaque de buse.
4)
Retirer les écrous et les rondelles élastiques présents aux
quatre coins du ventilateur.
5)
Tirer légèrement le ventilateur vers l'intérieur de l'appareil
puis le sortir par l'avant de l'appareil. Si besoin est, protéger
l'évaporateur de tout endommagement.
6)
Enlever les entretoises d'écartement des boulons de fixation
présents aux quatre coins.
