LI 11TES - LI 16TES

7.2.2 Changement du sens de l'air

Il est possible d'inverser le sens de l'air de l'appareil en modifiant
le ventilateur.
La modification de la canalisation de l'air doit être prise en
compte lors de l'aménagement de l'installation. Les données
supplémentaires de ces instructions, en rapport avec les bou-
ches d'aspiration et d'évacuation, restent inchangées.
ATTENTION !
Avant d'ouvrir l'appareil, s'assurer que tous les circuits électriques sont
bien hors tension.
ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectués uniquement par
des techniciens qualifiés et agréés.

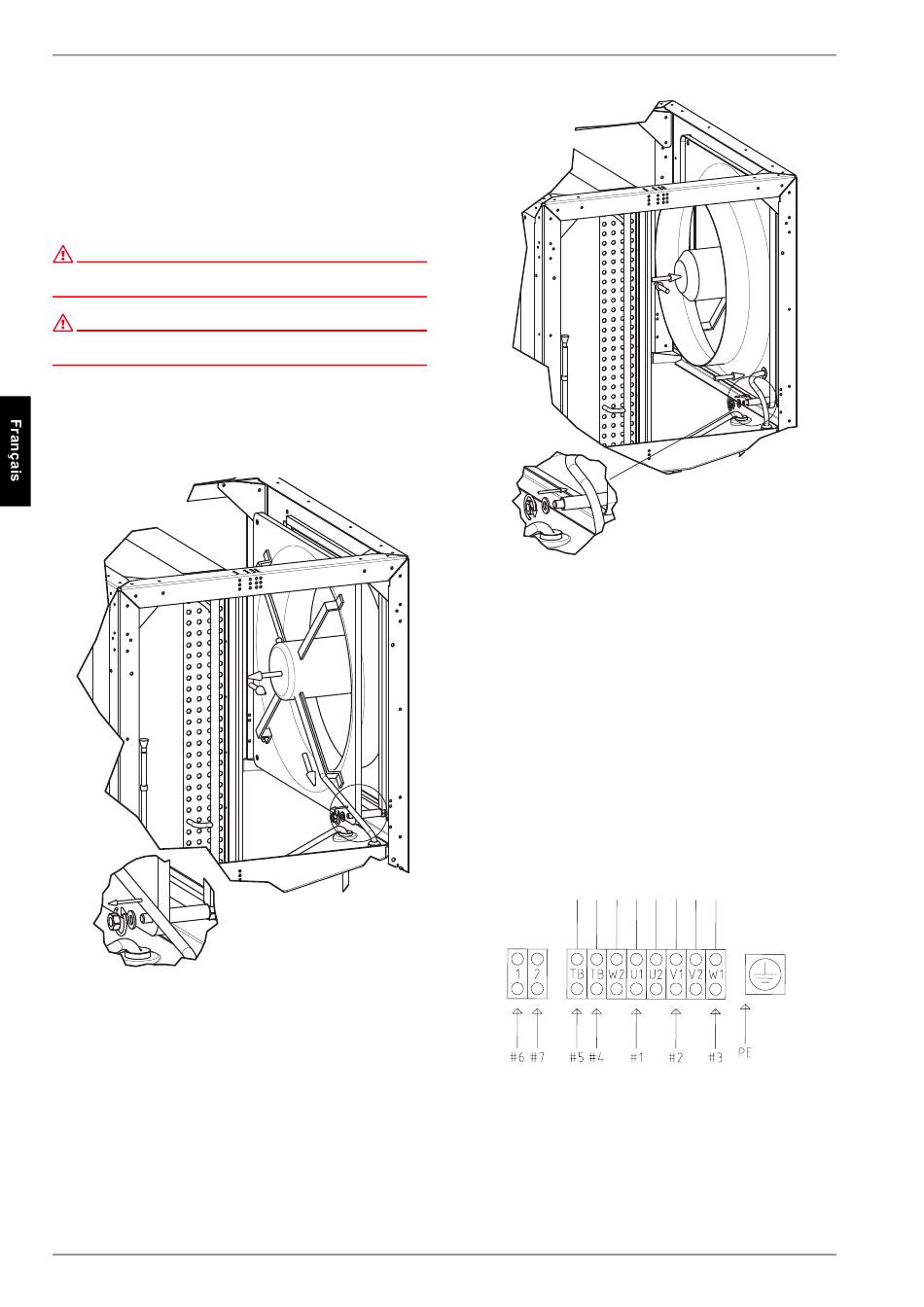

Les étapes suivantes doivent être effectuées :
1) Enlever les parties frontales situées à l'avant en commen-
çant par le bas pour finir par le haut.
2) Ouvrir le boîtier de raccordement du ventilateur et décon-
necter le câble d'alimentation.
4.
4x
3) Tirer le câble d'alimentation vers l'intérieur, au travers du
boîtier de raccordement et de la plaque de buse.
4) Retirer les écrous et les rondelles élastiques présents aux
quatre coins du ventilateur.
5) Tirer légèrement le ventilateur vers l'intérieur de l'appareil
puis le sortir par l'avant de l'appareil. Si besoin est, protéger
l'évaporateur de tout endommagement.
6) Enlever les entretoises d'écartement des boulons de fixation
présents aux quatre coins.
FR-8
5.
3.
452161.66.03 · FD 9303
9.
4x
7) Découper en carré l'isolation de l'ouverture d'aération droite
sur le modèle de la perforation existante à gauche.
8) Replacer le ventilateur (avec sens de l'air modifié) dans l'ap-
pareil par le devant, en procédant de la même manière que
précédemment, et en l'enfichant par la droite sur les vis pré-
sentes. Lors de cette étape, faire attention au passage de
câbles. Protéger l'évaporateur de tout endommagement.
9) Enficher les entretoises d'écartement sur les boulons de
fixation et visser le ventilateur des quatre côtés au moyen
des écrous et des rondelles élastiques préalablement utili-
sés.
10) Passer le câble comme représenté à travers la plaque de
buse et le boîtier de raccordement et visser les raccorde-
ments.
11) Bloquer le câble dans la boîte à bornes du ventilateur (pour
le branchement, voir l'illustration, veiller à la rotation à droite
du champ magnétique), puis poser le couvercle de la boîte
et serrer les vis
12) S'assurer de l'étanchéité de la boîte à bornes et de tous les
presse-étoupes.
13) Visser les parties frontales.
8.
10. .
