Aufstellung

6.1 Allgemein

Die Luft/Wasser-Wärmepumpe muss in einem frostfreien und
trockenen Raum auf einer ebenen, glatten und waagerechten
Fläche aufgestellt werden. Dabei sollte der Rahmen rundum
dicht am Boden anliegen, um eine ausreichende Schallabdich-
tung zu gewährleisten. Ist dies nicht der Fall, können zusätzliche
schalldämmende Maßnahmen notwendig werden. Die Aufstel-
lung auf einem Unterstellpuffer erfordert zwingend eine voll um-
laufende Auflage. Die Wärmepumpe muss so aufgestellt sein,
dass Wartungsarbeiten problemlos durchgeführt werden kön-

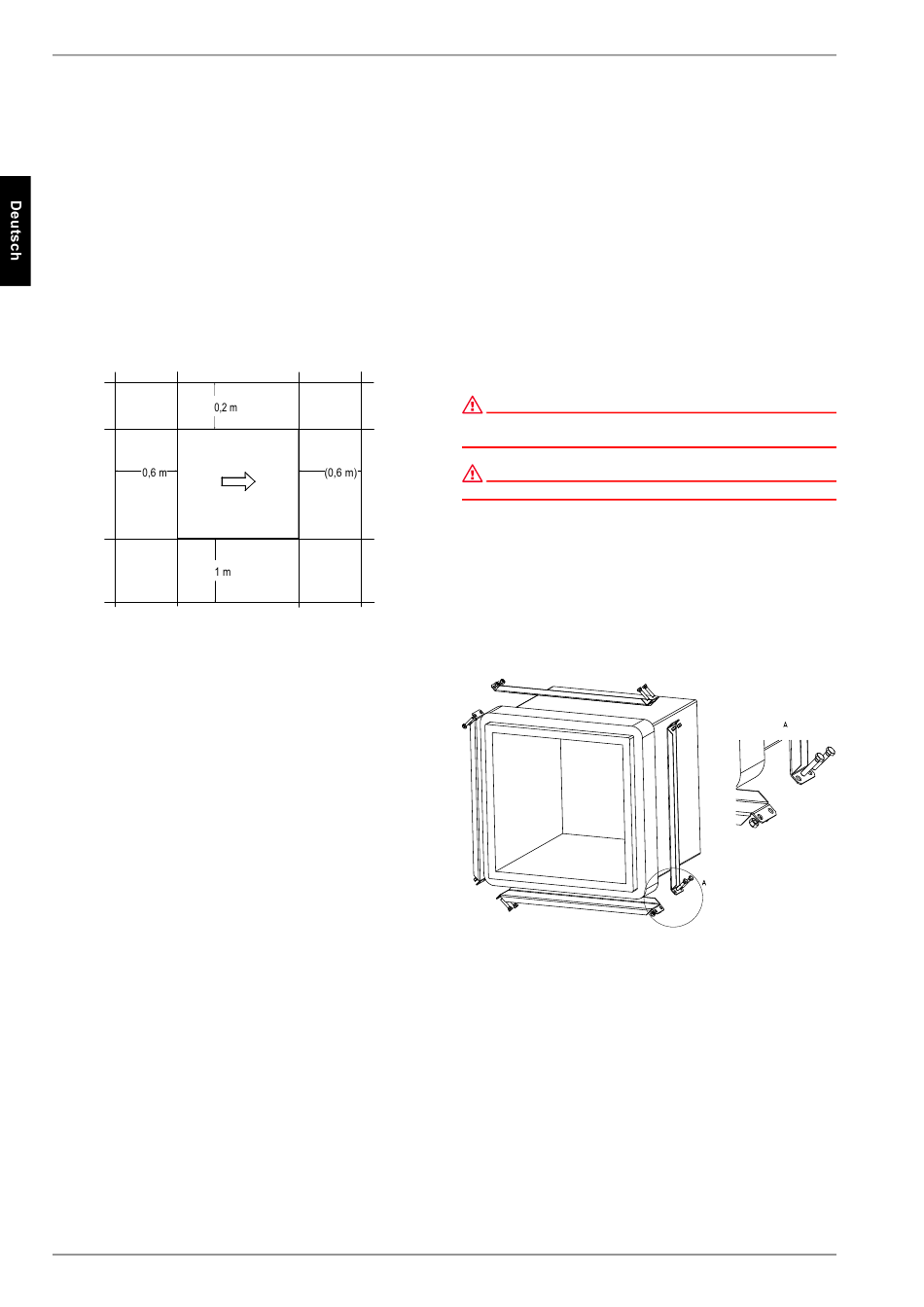

nen. Dies ist gewährleistet, wenn die im Bild dargestellten Ab-
stände zu festen Wänden eingehalten werden.
Das Gerät sollte nie in Räumen mit hoher Luftfeuchtigkeit aufge-
stellt werden. Bei Luftfeuchtigkeiten von über 50 % und Außen-
temperaturen unter 0 °C kann an der Wärmepumpe und der Luft-
führung Kondensat entstehen.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35 °C auftreten.
Bei Installation der Wärmepumpe in einem Obergeschoss, ist die
Tragfähigkeit der Decke zu prüfen und aus akustischen Gründen
die Schwingungsentkoppelung sehr sorgfältig zu planen. Eine
Aufstellung auf einer Holzdecke ist abzulehnen.

6.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleisten,
muss die Wärmepumpe waagerecht stehen. Das Kondenswas-
serrohr muss mindestens einen Durchmesser von 50 mm haben
und muss frostsicher in den Abwasserkanal geführt werden.
Kondensat nicht direkt in Klärbecken und Gruben einleiten. Die
aggressiven Dämpfe sowie eine nicht frostfrei verlegte Konden-
satleitung können die Zerstörung des Verdampfers zur Folge ha-
ben.

6.3 Schall

Um Körperschallübertragungen ins Heizsystem zu vermeiden,
empfiehlt es sich, die Wärmepumpe mit einem flexiblen
Schlauch an das Heizsystem anzubinden.
Verwendete Luftkanäle sind schalltechnisch von der Wärme-
pumpe zu entkoppeln, um eine Körperschallübertragung auf die
Kanäle zu vermeiden.
DE-6
7

Montage

7.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
 Zu-/Abluft
 Vor-/Rückläufe der Heizungsanlage
 Kondensatablauf
 Temperaturfühler
 Spannungsversorgung

7.2 Luftanschluss

7.2.1 Luftanschluss allgemein
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
ACHTUNG!
Die Wärmepumpe darf nur mit angebauten Luftkanälen betrieben werden.
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe-
ton sind feuchtigkeitsbeständig und diffusionsoffen.
Die Dichtmanschette wird zur Abdichtung der Luftkanäle an der
Wärmepumpe verwendet. Die Luftkanäle selbst werden nicht di-
rekt mit der Wärmepumpe verschraubt. Im betriebsfertigen Zu-
stand berührt lediglich der Dichtgummi die Wärmepumpe. Da-
durch ist zum einen eine leichte Montage und Demontage der
Wärmepumpe gewährleistet, zum anderen wird eine gute Kör-
perschallentkopplung erreicht.
Wird ein anderer als der als Zubehör erhältliche Luftkanal ver-
wendet, so sind die in der Skizze genannten Außen- und Innen-
maße einzuhalten. Zusätzlich ist auf geeignete Schwingungsent-
kopplung und Kanalisolation zu achten.
Bei der Verwendung von angeflanschten Luftkanälen wird je ein
Anschlussstutzen an der Ansaug- und Ausblasseite des Ver-
dampfers mit 4 Sechskantschrauben M8x16 an den vorgesehe-
nen Gewindelöchern befestigt. Dabei ist zu beachten, dass beide
Luftkanalstutzen nur mit der Isolierung und nicht mit dem Außen-
blech in Berührung kommen.
