Klammerwerte gelten für die LI 16TES

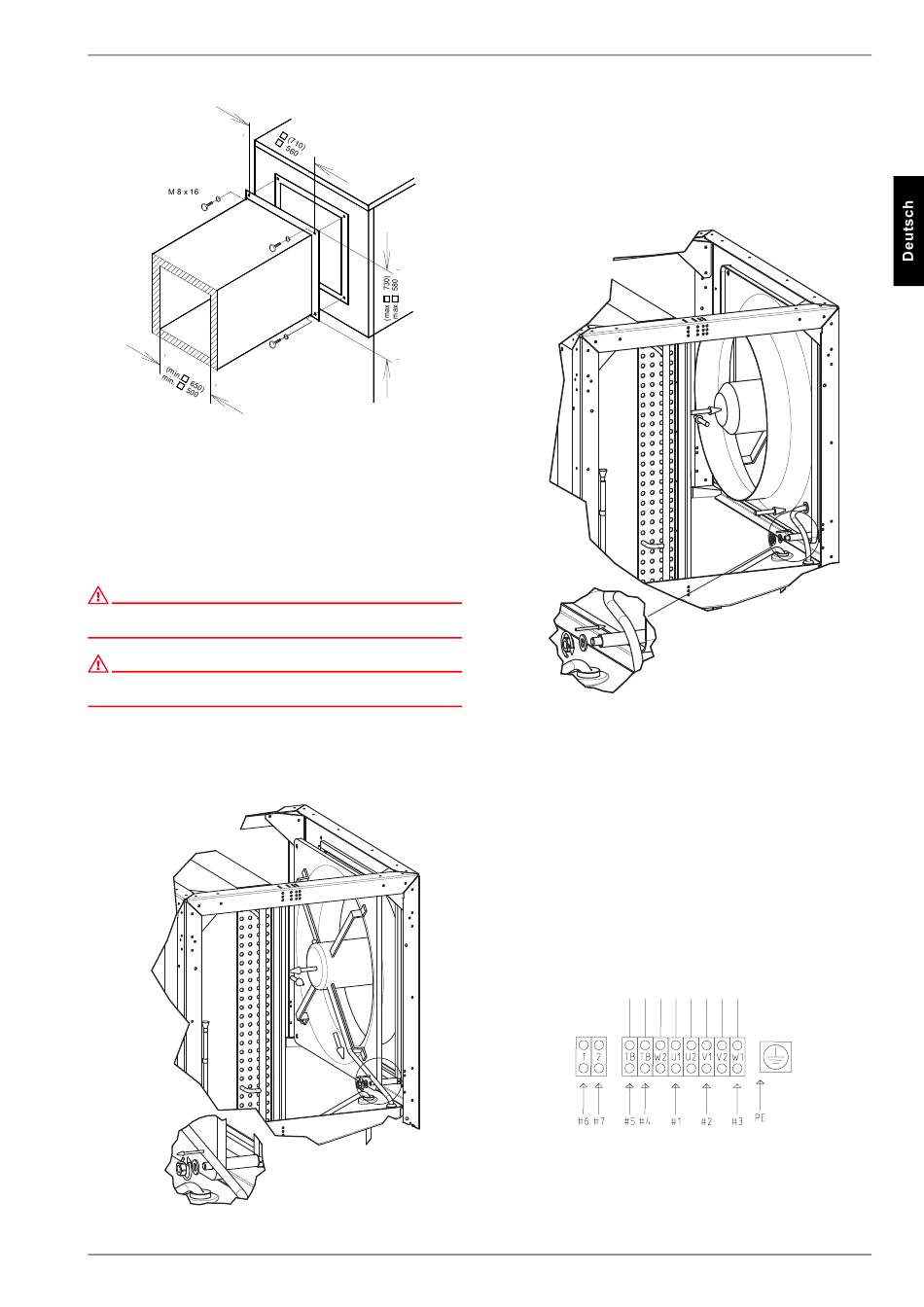

7.2.2 Wechsel der Luftrichtung
Durch Umsetzen des Lüfters ist es möglich, die Luftrichtung des
Gerätes umzukehren.
Die geänderte Luftführung ist bei der Anlagenplanung zu berück-
sichtigen. Weitere Angaben in dieser Anleitung bezogen auf An-
saug- und Ausblasöffnung bleiben unverändert bestehen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
ACHTUNG!
Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und
fachkundigen Kundendienst durchgeführt werden.
Dazu sind folgende Arbeitsschritte nötig:
1) Fassadenteile vorne erst unten und dann oben abnehmen.
2) Klemmkasten am Ventilator öffnen und Zuleitung abklem-
men.
4.
4x
www.dimplex.de
5.
3.
452161.66.03 · FD 9303
3) Zuleitung aus Klemmkasten nach innen zurückziehen.
4) Mutter und Federring an vier Ecken des Ventilators lösen.
5) Ventilator leicht ins Gerät ziehen und nach vorne aus dem
Gerät herausnehmen. Eventuell Verdampfer vor Beschädi-
gung schützen.
6) Distanzrohre an vier Ecken von den Befestigungsbolzen ab-
ziehen.
9.
4x
7) Gerätedämmung der rechten Luftöffnung analog zur linken
Seite an vorhandener Perforation quadratisch ausschnei-
den.
8) Ventilator mit umgekehrter Luftrichtung auf gleiche Weise
wieder von vorne ins Gerät schieben und nach rechts auf
vorhandene Schrauben aufstecken. Dabei auf die Lage der
Kabeleinführung achten. Verdampfer vor Beschädigung
schützen.
9) Distanzrohre auf Befestigungsbolzen aufstecken und Venti-
lator mit gleichen Federringen und Muttern an den vier
Ecken festziehen.
10) Kabel in dargestellter Weise durch Düsenblech und Klemm-
kasten einführen und Verschraubungen festziehen.
11) Kabel im Klemmkasten des Ventilators verklemmen (An-
schluss siehe Darstellung, Rechtsdrehfeld beachten) und
Klemmkastendeckel aufschrauben.
12) Dichtheit des Klemmkastens und aller Kabelverschraubun-
gen sicherstellen.
13) Fassadenteile anschrauben.
LI 11TES - LI 16TES
8.
10. .
