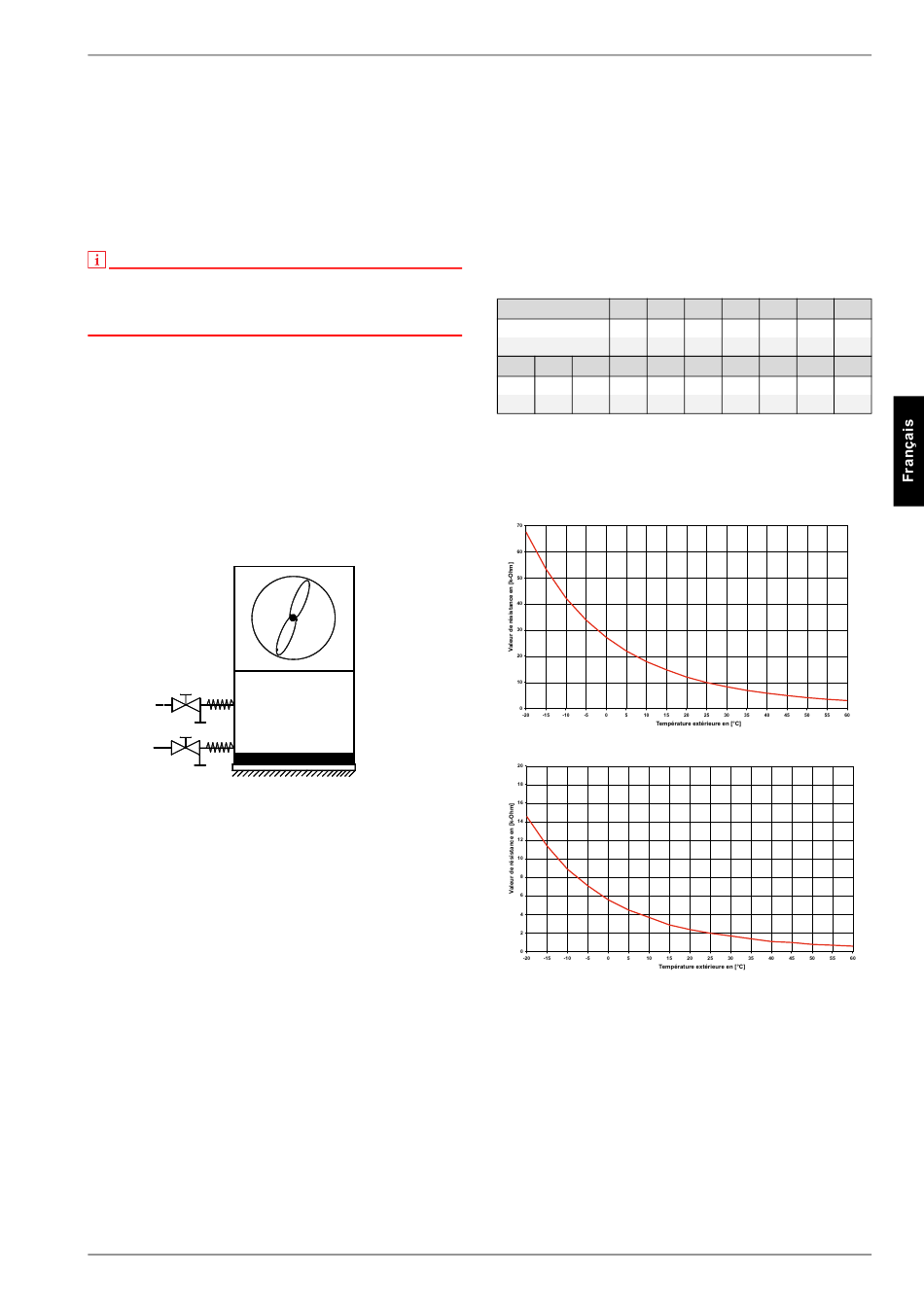

Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle. Un dé-
passement drastique de la limite inférieure du débit minimum
peut entraîner la destruction totale de la pompe à chaleur en cas
de gel de l'échangeur thermique à plaques du circuit réfrigérant.
REMARQUE
L'utilisation
d'une
soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.

Protection antigel

Pour les installations de pompe à chaleur sur lesquelles l'ab-
sence de gel ne peut pas être garantie, une possibilité de
vidange (voir schéma) devrait être prévue. La fonction de protec-
tion antigel du gestionnaire de pompe à chaleu fonctionne dès
que le gestionnaire de pompe à chaleur et les circulateurs de
chauffage sont opérationnels. L'installation doit être vidangée en
cas de mise hors service de la pompe à chaleur ou coupure de
courant. Pour les installations de pompe à chaleur qui pourraient
être victimes de pannes de courant non décelables (maison de
vacances), le circuit de chauffage doit fonctionner avec une pro-
tection anti-gel appropriée.
www.dimplex.de
différentielle
est
uniquement
452161.66.04 · FD 9303
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
sonde de température extérieure (R1) fournie (NTC-2)
sonde de température retour (R2) intégrée (NTC-10)
sonde de température départ (R9) intégrée (NTC-10)
7.4.1 Courbes caractéristiques de la
sonde
-20
-15
Température en °C
NTC-2 en k
14,6
11,4
NTC-10 en k
67,7
53,4
15
20
25
30
35
2,9
2,4
2,0
1,7
1,4
14,9
12,1
10,0
8,4
7,0
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1 à la page 9. Seule exception : la
sonde de température extérieure livrée avec la pompe à chaleur
(voir Fig. 7.2 à la page 9).
Fig. 7.1: Courbe caractérisitque de la sonde NTC-10
Fig. 7.2: Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Sonde de température extérieure
LI 20TES - LI 28TES
-10
-5
0
5
10
8,9
7,1
5,6
4,5
3,7
42,3
33,9
27,3
22,1
18,0
40
45
50
55
60
1,1
1,0
0,8
0,7
0,6
5,9
5,0
4,2
3,6
3,1
FR-9
