LI 20TES - LI 28TES
7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées :
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
Câble de sonde : longueur max. 40 m ; section de fils min.
0,75 mm² ; diamètre extérieur du câble 4 à 8 mm.
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement si
ces sondes sont comprises dans les fournitures de la pompe à
chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.

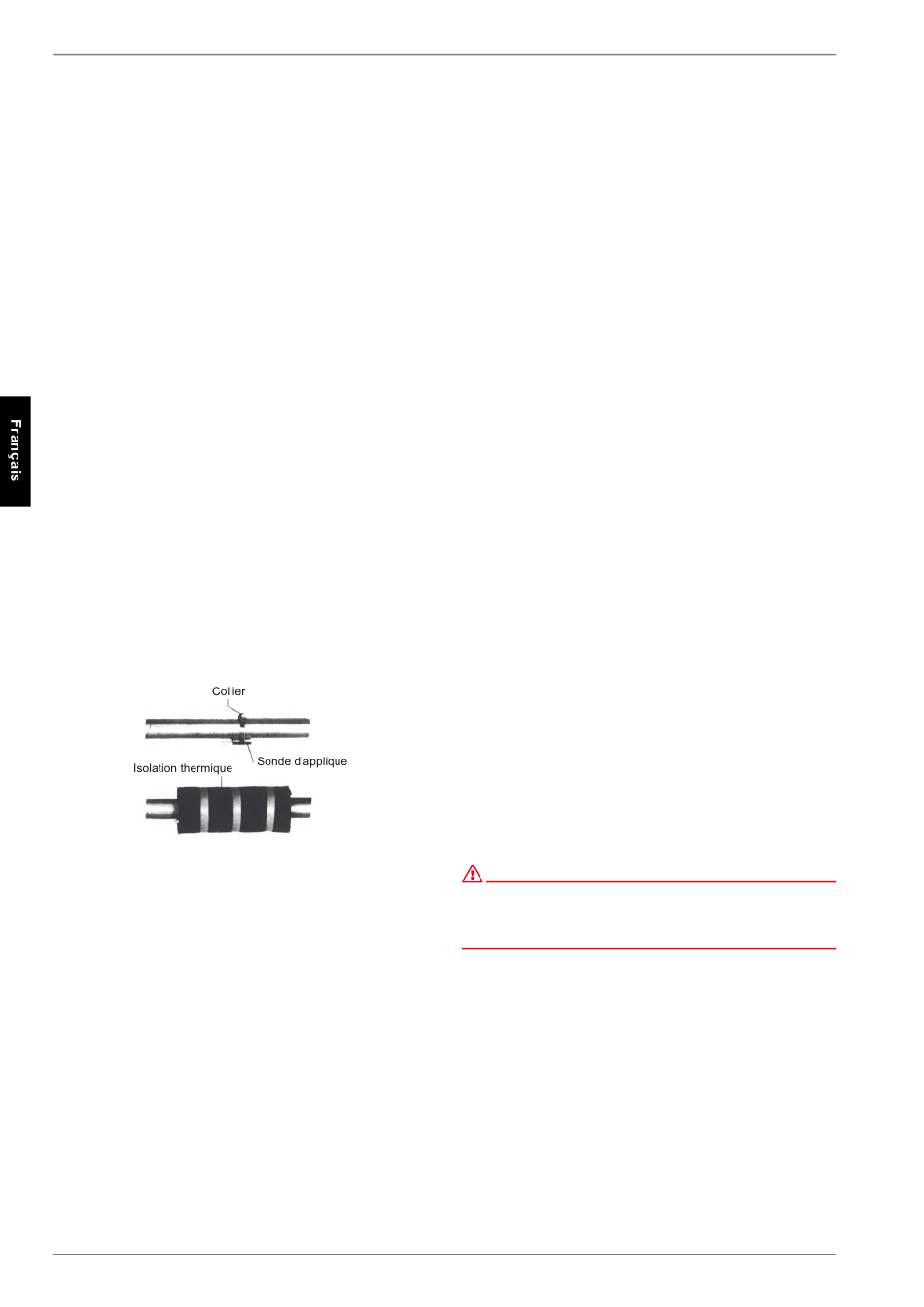

Montage sur les tuyauteries
Nettoyer les tuyaux de chauffage des restes de peinture,
éliminer la rouille et les taches d'oxydation
Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche)
La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) puis
isolée
7.4.4 Système de distribution hydraulique
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le
système de distribution de chauffage, le ballon tampon et
éventuellement le ballon d'eau chaude sanitaire. Un système
compact est utilisé à la place de nombreux composants
individuels, ce qui simplifie l'installation. Vous trouverez des
informations supplémentaires dans les instructions de montage
respectives.
Distributeur compact
La sonde sur circuit de retour peut être laissée dans la pompe à
chaleur ou être insérée dans le doigt de gant. L'espace entre la
sonde et le doigt de gant doit être entièrement comblé avec de la
pâte thermoconductrice.
Distributeur double sans pression différentielle
La sonde sur circuit de retour doit être installée dans le doigt de
gant du distributeur double sans pression différentielle, pour
pouvoir être traversée par le fluide des pompes du circuit de
chauffage des circuits générateur et consommateur.
FR-10
7.5 Branchements électriques
7.5.1 Généralités
Tous les branchements électriques doivent être effectués exclu-
sivement par un électricien ou un professionnel formé aux tâches
définies et dans le respect
des instructions de montage et d'utilisation,
des
VDE 0100,
des conditions techniques de branchement de l'exploi-
tant de l'entreprise publique d'électricité et du réseau d'ali-
mentation (par ex. TAB) et
des conditions locales
Pour garantir la fonction de protection antigel de la pompe à
chaleur, le gestionnaire de pompe à chaleur ne doit pas être hors
tension et la pompe à chaleur doit toujours être traversée par un
fluide.
Les contacts des relais de sortie sont déparasités. C'est
pourquoi, en fonction de la résistance interne d'un appareil de
mesure et même dans le cas de contacts non fermés, une
tension bien inférieure à la tension secteur est mesurée.
Une faible tension est appliquée aux bornes N1-J1 à N1-J11 du
régulateur ainsi qu'au bornier X3. Une tension secteur appliquée
à ces bornes par suite d'une erreur de câblage détruit le gestion-
naire de pompe à chaleur.
7.5.2 Branchements électriques
1)
La ligne d'alimentation électrique à 4 fils de la partie puis-
sance de la pompe à chaleur est amenée du compteur de
courant de la PAC via le contacteur de blocage de la société
d'électricité (si existant) à la pompe à chaleur (tension de
charge voir instructions de la pompe à chaleur).
Sur l'alimentation de puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écarte-
ment d'ouverture de contact (p. ex. contacteur de blocage
de la société d'électricité ou contacteur de puissance) ainsi
qu'un coupe-circuit automatique omnipolaire, avec déclen-
chement simultané de tous les conducteurs extérieurs (cou-
rant de déclenchement suivant spécifications techniques).
Lors du raccordement, garantir la rotation à droite du champ
magnétique de l'alimentation de charge L1 ; L2 ; L3.
ATTENTION !
Lors du raccordement des lignes de charge, faire attention à la rotation à
droite du champ magnétique (la pompe à chaleur ne développe aucune
puissance si le champ magnétique est incorrect, elle devient très
bruyante et le compresseur peut être endommagé).
Pour des informations plus détaillées, voir les schémas élec-
triques en annexe.
2)
La ligne d'alimentation élektrique à 3 fils du gestionnaire de
pompe à chaleur (régulateur de chauffage N1) est amenée
à la pompe à chaleur.
La tension de commande doit être sécurisée conformément
à la plaque signalétique.. La ligne d'alimentation (L/N/
PE~230 V, 50 Hz) du gestionnaire WPM doit être sous ten-
sion permanente. Elle est, de ce fait, à saisir avant le contac-
teur de blocage de la société d'électricité ou à relier au cou-
rant
essentielles seraient sinon hors service lors des durées de
blocage.
452161.66.04 · FD 9303
prescriptions
d'installation
domestique.
Certaines
fonctions
nationales,
par
ex.
de
protection
www.dimplex.de
