7.4.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
 an der Außenwand eines beheizten Wohnraumes und mög-
lichst an der Nord- bzw. Nordwestseite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
 zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
7.4.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut
sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.

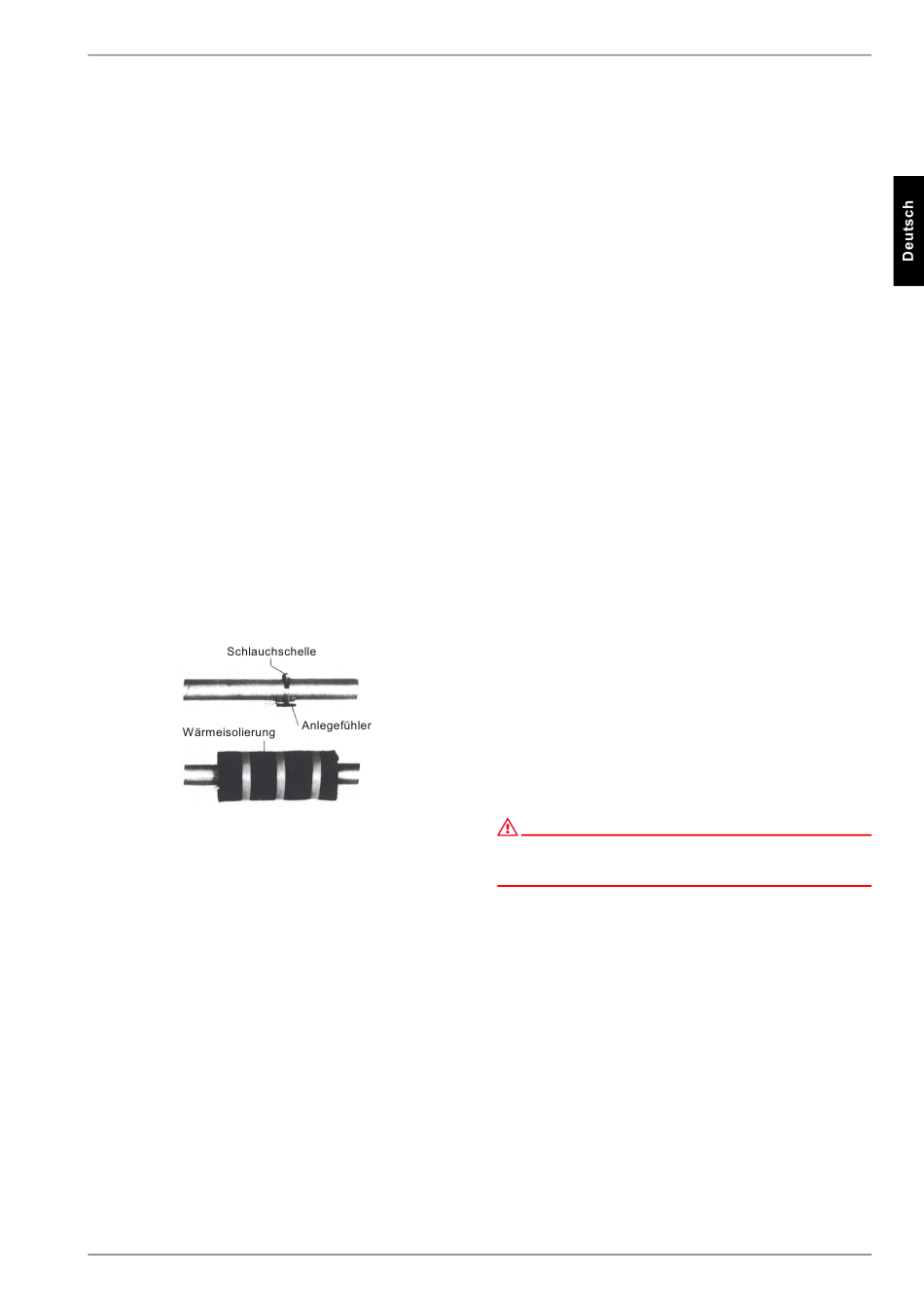

Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern

 Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
 Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren

7.4.4 Verteilsystem Hydraulik

Kompaktverteiler und Doppelt differenzdruckloser Verteiler fun-
gieren als Schnittstelle zwischen der Wärmepumpe, dem Hei-
zungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
ten ein kompaktes System verwendet, um die Installation zu ver-
einfachen. Weitere Informationen sind der jeweiligen Monta-
geanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist
in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum
zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste voll-
ständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des Doppelt diffe-
renzdrucklosen Verteilers eingebaut werden, um von den Heiz-
kreispumpen der Erzeuger- und Verbraucherkreise durchströmt
zu werden.
www.dimplex.de

7.5 Elektrischer Anschluss

7.5.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten
unter Beachtung der
 Montage- und Gebrauchsanweisung,
 länderspezifischen Installationsvorschriften z.B. VDE 0100
 technischen Anschlussbedingungen der Energieversorger
und Versorgungsnetzbetreiber (z.B. TAB) und
 örtlicher Gegebenheiten
durchgeführt werden.
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet werden und die
Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11 und der Klemmleiste
X3 liegt Kleinspannung an. Wenn wegen eines Verdrahtungsfeh-
lers an diese Klemmen Netzspannung angelegt wird, wird der
Wärmepumpenmanager zerstört.

7.5.2 Elektrische Anschlussarbeiten

1) Die 4-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der Wär-
mepumpe über das EVU-Sperrschütz (falls gefordert) in die
Wärmepumpe geführt (Lastspannung siehe Anleitung Wär-
mepumpe).
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspei-
sung sicherzustellen L1; L2; L3.
ACHTUNG!
Beim Anschluss der Lastleitungen auf Rechtsdrehfeld achten (bei
falschem Drehfeld bringt die Wärmepumpe keine Leistung, ist sehr laut
und es kann zu Verdichterschäden kommen).
Detaillierte Informationen siehe Anhang Stromlaufpläne.
2) Die 3-adrige elektrische Versorgungsleitung für den Wärme-
pumpenmanager (Heizungsregler N1) wird in die Wärme-
pumpe geführt.
Die Steuerspannung muss entsprechend des Typenschilds
abgesichert
PE ~230 V, 50 Hz) für den WPM muss an Dauerspannung
liegen und ist aus diesem Grund vor dem EVU-Sperrschütz
abzugreifen bzw. an den Haushaltsstrom anzuschließen, da
sonst während der EVU-Sperre wichtige Schutzfunktionen
außer Betrieb sind.
3) Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist entspre-
chend der Wärmepumpenleistung auszulegen und bauseits
beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Steckerklemme N1-J5/ID3 ge-
schleift. VORSICHT! Kleinspannung!
452161.66.04 · FD 9303
LI 20TES - LI 28TES
werden. Die Versorgungsleitung (L/N/
