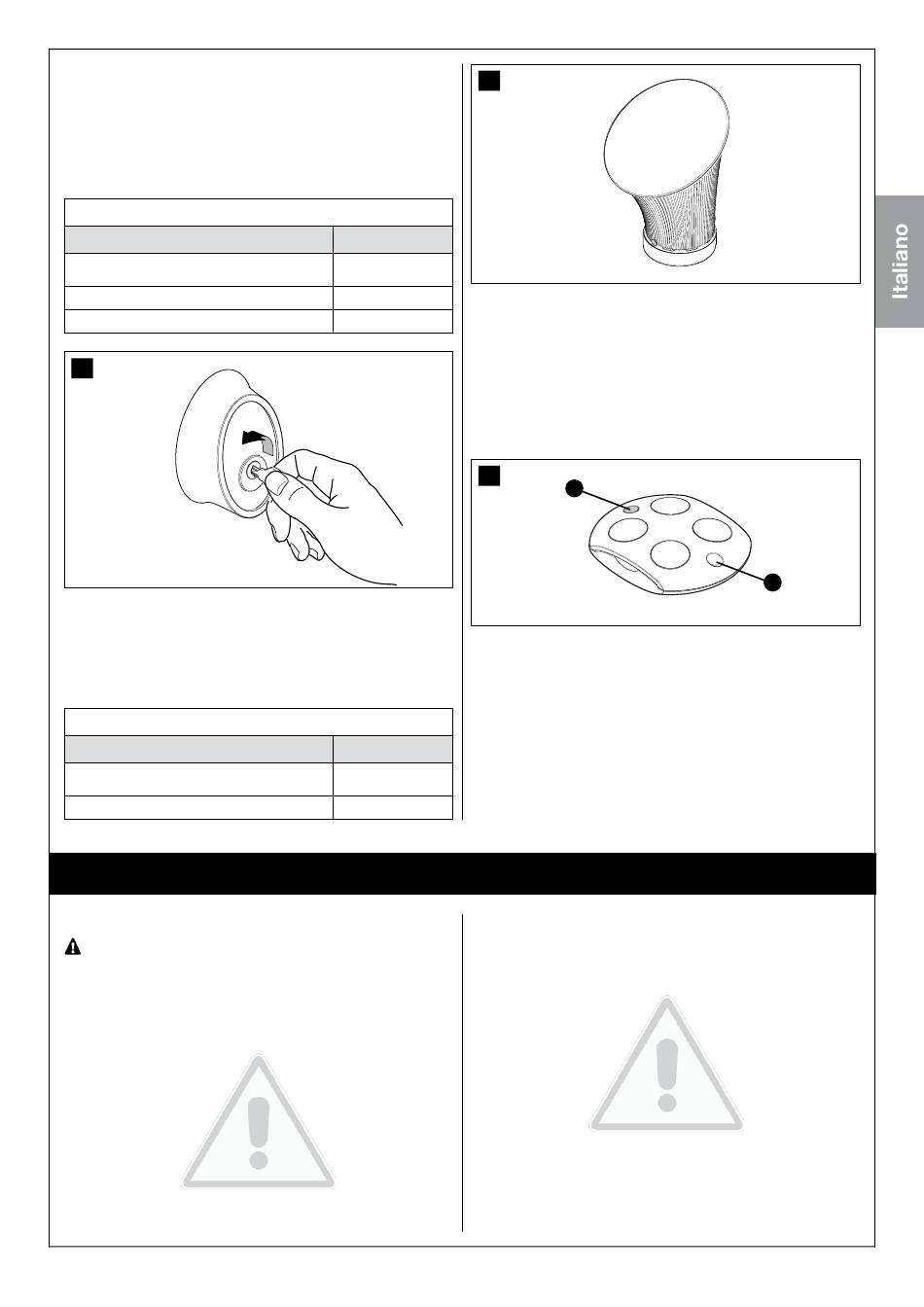

2.3.4 – Selettore a chiave KS100 (opzionale)
Il selettore a chiave KS100, a due posizioni, consente il comando del por-
tone senza l'utilizzo del trasmettitore radio; è dotato di illuminazione inter-
na per individuarlo anche al buio.
In base al senso di rotazione della chiave sono associati due comandi:
"OPEN" e "STOP"; poi la chiave ritorna in posizione centrale con una molla.).
TABELLA 5
Elenco minuteria per KS100
Vite HI LO 4X9,5
Vite autofilettante 3,5X25
Tassello nylon s 5 c
5
2.3.4 – Segnalatore lampeggiante con antenna incorporata FL100
(opzionale)
Il segnalatore lampeggiante è comandato dalla centrale e segnala la situa-
zione di pericolo quando il portone è in movimento. All'interno del segna-
latore c'è anche l'antenna per il ricevitore radio.
TABELLA 6
Elenco minuteria per FL100
Vite autofilettante 4,2X32
Tassello nylon s 6 c
PASSO 3
L'installazione deve essere effettuata da personale qualificato
ed esperto e nel pieno rispetto di quanto riportato nel capitolo 1
"AVVERTENZE".
3.1 – VERIFICHE PRELIMINARI
GD1N e GD10N non possono motorizzare un portone che non sia già
efficiente e sicuro e non possono risolvere difetti causati da una sba-
gliata installazione o da una cattiva manutenzione del portone stesso.
ATTENZIONE: l'installazione non corretta può causare gravi danni.
Prima di procedere all'installazione è necessario:
• Verificare che il movimento del portone non ingombri strade o
marciapiedi pubblici.
• Togliere funi o catene superflue e disabilitare qualsiasi apparec-
chiatura non necessaria dopo l'installazione del motore.
• Verificare che il portone abbia peso e dimensioni che rientrano
nei limiti d'impiego (Capitolo 3.1.1), in caso contrario GD non può
essere usato.
6
Q.ta
Pz. 2
Pz. 4
2.3.5 – Trasmettitore radio GTX4
Pz. 4
Il trasmettitore radio, consente di comandare a distanza l'apertura e chiu-
sura del portone. Dispone di 4 tasti che possono essere tutti usati per i 4
tipi di comando di una stessa automazione oppure per comandare fino a
4 automazioni diverse.
La trasmissione del comando è confermata dal LED [A]; un occhiello [B]
consente il fissaggio ad un portachiavi.
7
Q.ta
Pz. 4
Pz. 4

INSTALLAZIONE

• Verificare che la struttura del portone sia adatta ad essere auto-
matizzata e conforme alle norme vigenti.
• Verificare che nella corsa del portone, sia in chiusura che in
apertura, non ci siano punti con maggiore attrito.
• Verificare la robustezza della struttura meccanica del portone
controllando che non ci siano rischi di uscita dalle guide.
• Verificare che il portone sia ben bilanciato, cioè non deve muo-
versi se lasciato fermo in una qualsiasi posizione.
• Verificare che la zona di fissaggio del motoriduttore sia compa-
tibile con l'ingombro del motoriduttore stesso e che consenta la
manovra di sblocco in modo facile e sicuro.
• Verificare che i punti di fissaggio dei vari dispositivi siano in zone
protette da urti e le superfici siano sufficientemente solide.
• Verificare che le superfici di fissaggio delle fotocellule siano pia-
ne e permettano un corretto allineamento tra TX e RX.
• Porre particolare attenzione nella scelta dei metodi di fissaggio
della testa della guida e delle staffe a soffitto. La testa della guida
dovrà sopportare tutto lo sforzo necessario all'apertura e chiusura
del portone; le staffe a soffitto dovranno sopportare tutto il peso
A
B
Italiano – 7
