Menus du setup du BIOS
Les divers menus et sous-menus sont représentés sur les pages suivantes. L'option "Item
Specific Help" du menu correspondant permet d'obtenir des informations sur l'entrée
concernée du SETUP.

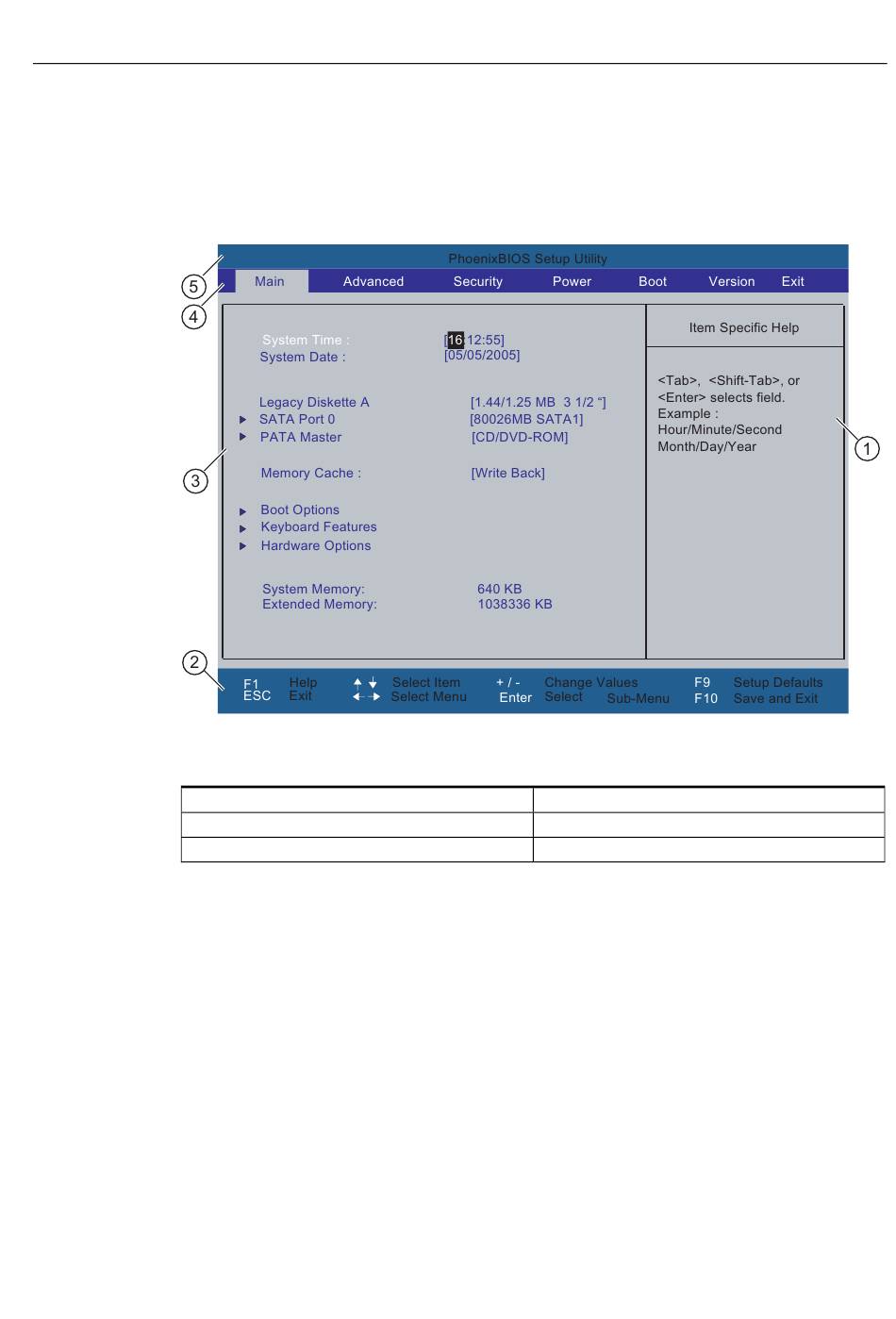

Figure 14-1
(1) Fenêtre d'aide
(2) Barre de commandes
(3) Sous-menu sélectionnable
Structure de menu
L'écran est partagé en quatre zones. Dans la partie supérieure (4), vous pouvez sélectionner
l'un des menus disponibles : [Main] [Advanced] [Security] [Power] [Boot] [Version] [Exit].
Dans la partie centrale gauche (3), vous pouvez sélectionner les divers paramètres ou
sous-menus. A droite (1), le système affiche un texte d'aide concis sur l'option de menu
sélectionnée actuellement et dans la partie inférieure des remarques d'utilisation.
Les figures ci-dessous constituent des exemples d'équipements matériels. Le contenu des
figures varie en fonction de l'équipement livré.
Les étoiles jaunes à gauche du nom d'interface (ex. : Internal COM 1) signalent un conflit de
ressources des interfaces gérées par le BIOS. Dans ce cas, sélectionnez les paramètres par
défaut (F9) ou éliminez le conflit.
Les touches de direction vers la droite [→] et vers la gauche [←] permettent de passer d'un
menu à l'autre.
SIMATIC Field PG M
Instructions de service, Edition 04/2006, A5E00370336-02
Menu "Main" de SETUP (Exemple)
(4) Barre de menus
(5) Barre de titre
Descriptions détaillées
14.4 Setup du BIOS
