Interface PROFIBUS/MPI

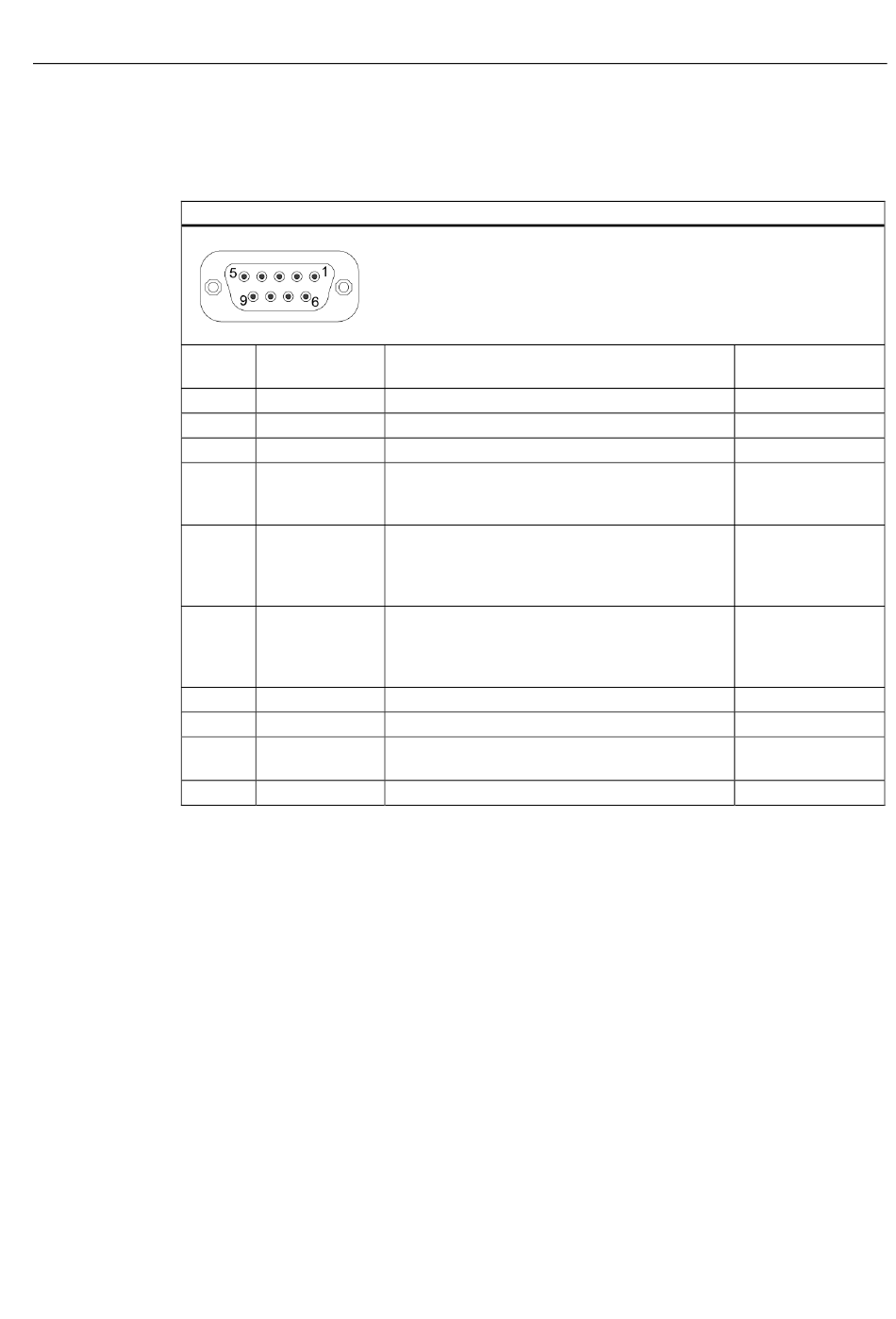

Le brochage du connecteur femelle PROFIBUS/MPI est le suivant :
Interface PROFIBUS/MPI
N° de
broche
1
2
3
4
5
6
7
8
9
Blindage
SIMATIC Field PG M
Instructions de service, Edition 04/2006, A5E00370336-02
Sigle Signification
– Non programmée
– Non programmée
LTG_B Ligne de signaux B du module MPI
RTS_AS RTSAS, signal de commande du flux de données
de réception. Le signal est '1' (actif), lorsque
l'automate connecté directement émet.
M5EXT M5EXT conducteur de retour (GND) de
l'alimentation 5 V. La charge électrique d'un
consommateur externe relié entre P5EXT et
M5EXT est de 90 mA au maximum.
P5 EXT Alimentation P5EXT (+5 V) de l'alimentation 5V.
La charge électrique d'un consommateur externe
relié entre P5EXT et M5EXT est de 90 mA au
maximum.
– Non programmée
LTG_A Ligne de signaux A du module MPI
RTS_PG Signal de sortie RTS du module MPI. Le signal
est '1', lorsque la console émet.
Sur les boîtiers des prises
Descriptions détaillées
14.1 Interfaces
Entrée / Sortie
–
–
entrée/sortie
Entrée
Sortie
Sortie
–
entrée/sortie
Sortie
14-5
