Chapitre 5 Référence
5-1 Fixation d'un bras
Le support peut être retiré et remplacé par un bras (ou un autre support) à fixer
au moniteur. Utilisez un bras ou un support EIZO en option.
[Fixation]
1
Posez le moniteur LCD sur un tissu propre étalé sur une
surface stable avec la surface du panneau tournée vers le bas.
2
Déposez le support. (Préparez un tournevis.)
Dévissez les quatre vis fixant l'appareil et le pied à l'aide du tournevis.
3

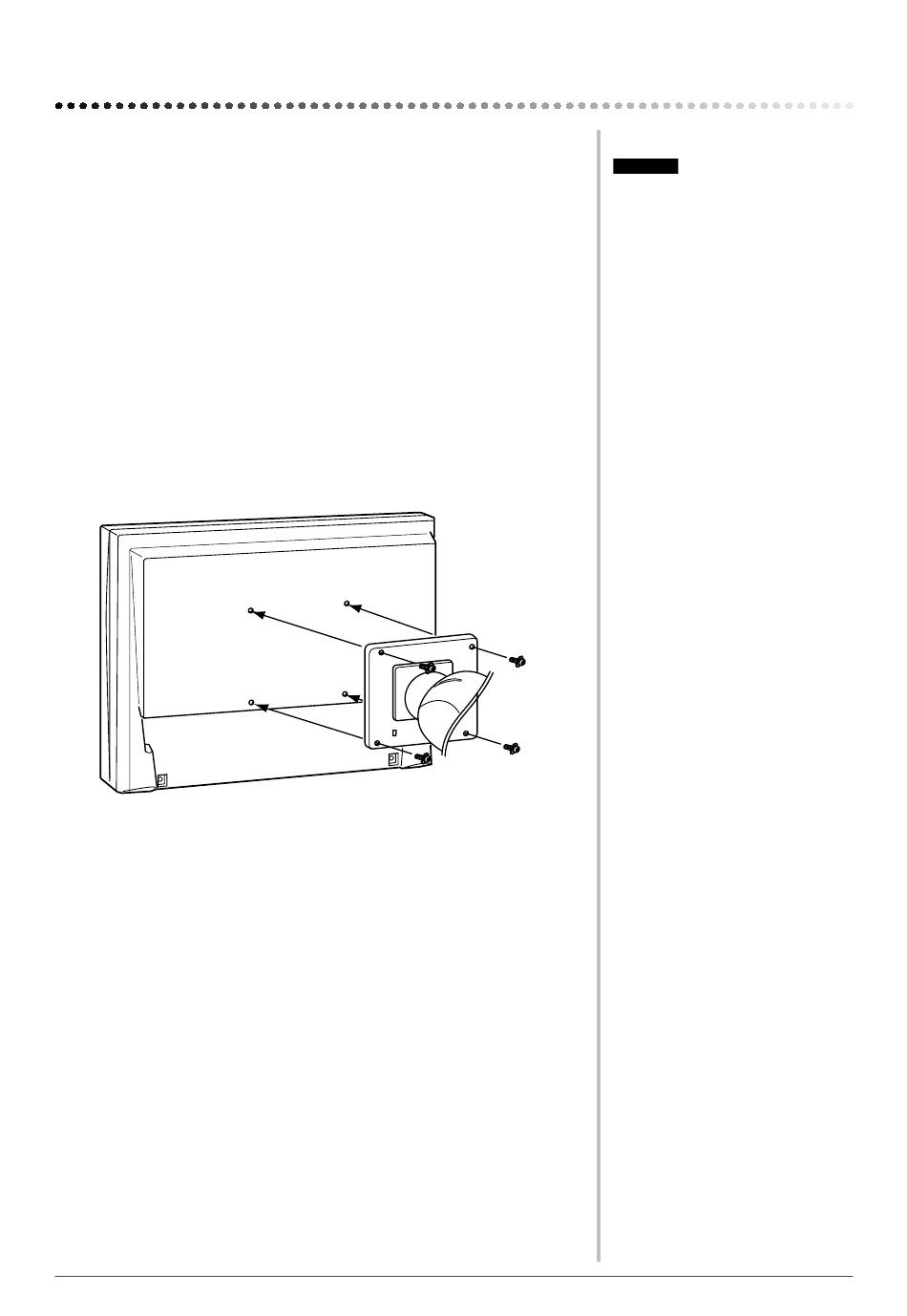

Fixez le moniteur au bras ou au support.
Fixez le moniteur au bras ou au support à l'aide des vis spécifiées dans le
manuel d'utilisation du bras ou du support.
26
Chapitre 5 Référence
Attention
• Fixez le bras ou le pied conformément
aux instructions du manuel
d'utilisation correspondant.
• Si vous utilisez un bras ou un
pied d'une autre marque, vérifiez
au préalable les points suivants
et choisissez un bras ou un pied
conforme à la norme VESA. Utilisez
les vis M4 × 12 mm fournies avec le
moniteur.
– Espacement entre les trous de vis :
100 mm × 100 mm
– Epaisseur de la plaque : 2,6 mm
– Robustesse suffisante pour supporter
le poids du moniteur (sans le pied)
et les accessoires tels que les câbles.
• Si vous utilisez un bras ou un support,
fixez-le selon les angles d'inclinaison
du moniteur suivants :
– Inclinaison de 45° vers le haut et
45° vers le bas (affichage horizontal
et rotation de 90° vers la droite pour
un affichage vertical)
• Branchez les câbles après la fixation
du bras.
