Anbringen von Zubehörteilen (A2111 Tri-Star Drehadapter)
1. Den Drehadapter der Grundeinheit in die gewünschte Position bringen.
2. Die Halteschraube des XR2 Tri-Star Drehadapters in den Verbindungsarm-Sperrknopf
einführen und den Knopf im Uhrzeigersinn drehen.
3. Wenn der XR2 Tri-Star Drehadapter auf die gewünschte Position eingestellt ist, die
Strahlenkranzzähne eingreifen lassen und den Verbindungsarm-Sperrknopf zur Sicherung
im Uhrzeigersinn drehen.
HINWEIS: Anweisungen zum Gebrauch und zur Wartung sind der Gebrauchsanleitung des
Tri-Star Drehadapters zu entnehmen.
XR2 Tri-Star
Drehadapter
Strahlenkranzzähne

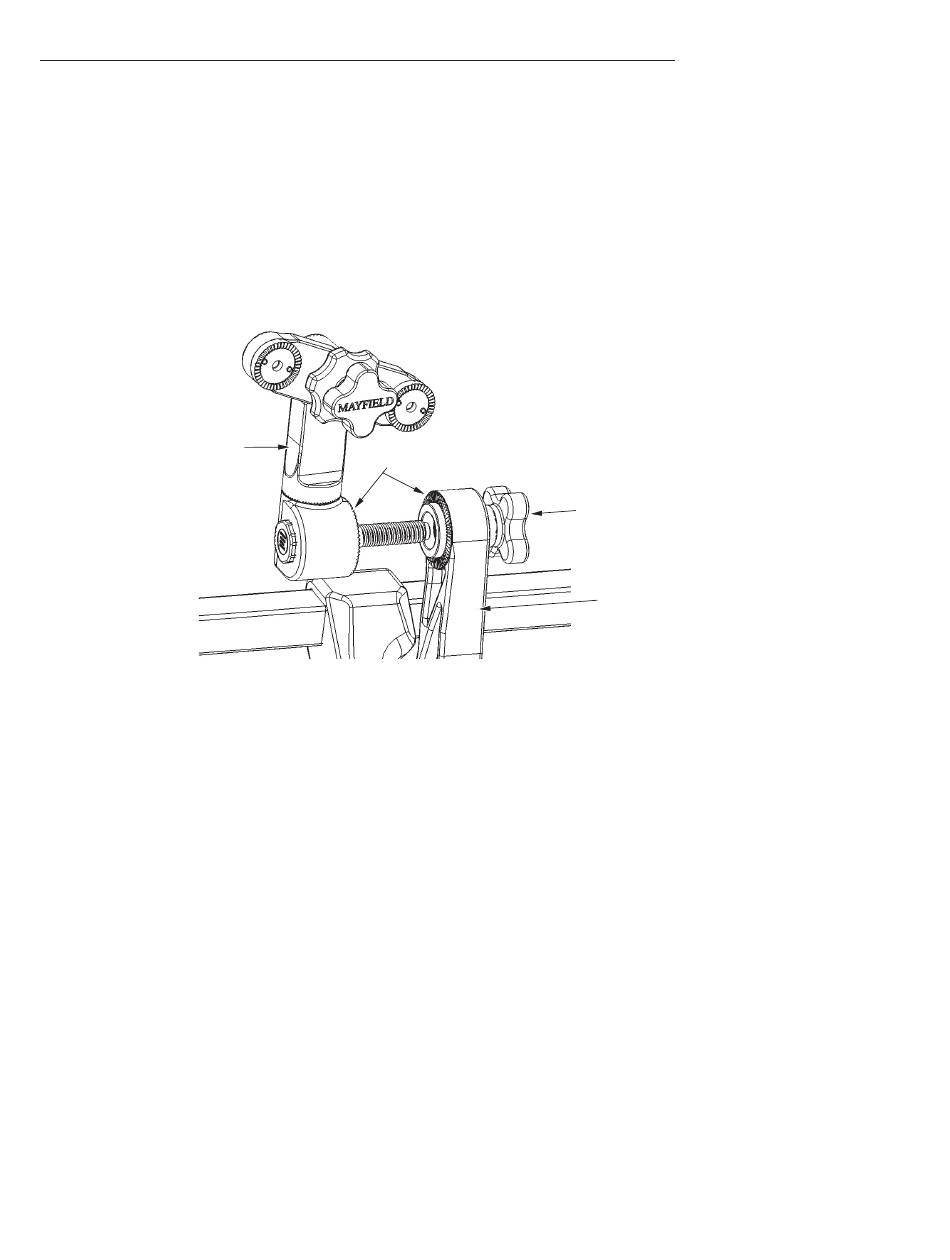

Abbildung 6: Befestigung des XR2 Tri-Star Drehadapters
Verbindungsarm-Sperrknopf
Verbindungsarm
Seite 8
