Integra MAYFIELD XR2 Base Unit Mode D'emploi page 39

Vérification
Toujours vérifier les instruments avant et après leur utilisation. Si un élément semble endommagé
et/ou ne pas fonctionner correctement, ne pas utiliser l'instrument et l'envoyer immédiatement à
Integra LifeSciences, Cincinnati, Ohio, États-Unis, ou à un centre de réparation Integra agréé où il
sera évalué, réparé ou remplacé.
8
9
1. Bouton de verrouillage du serre-crâne/de l'appuie-tête
2. Adaptateur pivotant
3. Boutons de verrouillage du bras articulé
4. Fourche
5. Barre transversale
6. Poignée de la base
7. Support de rail latéral
8. Levier de blocage
9. Bouton de réglage de la poignée de la base
10. Rail latéral auxiliaire
11. Bouton de verrouillage des supports des rails latéraux
1
5
4

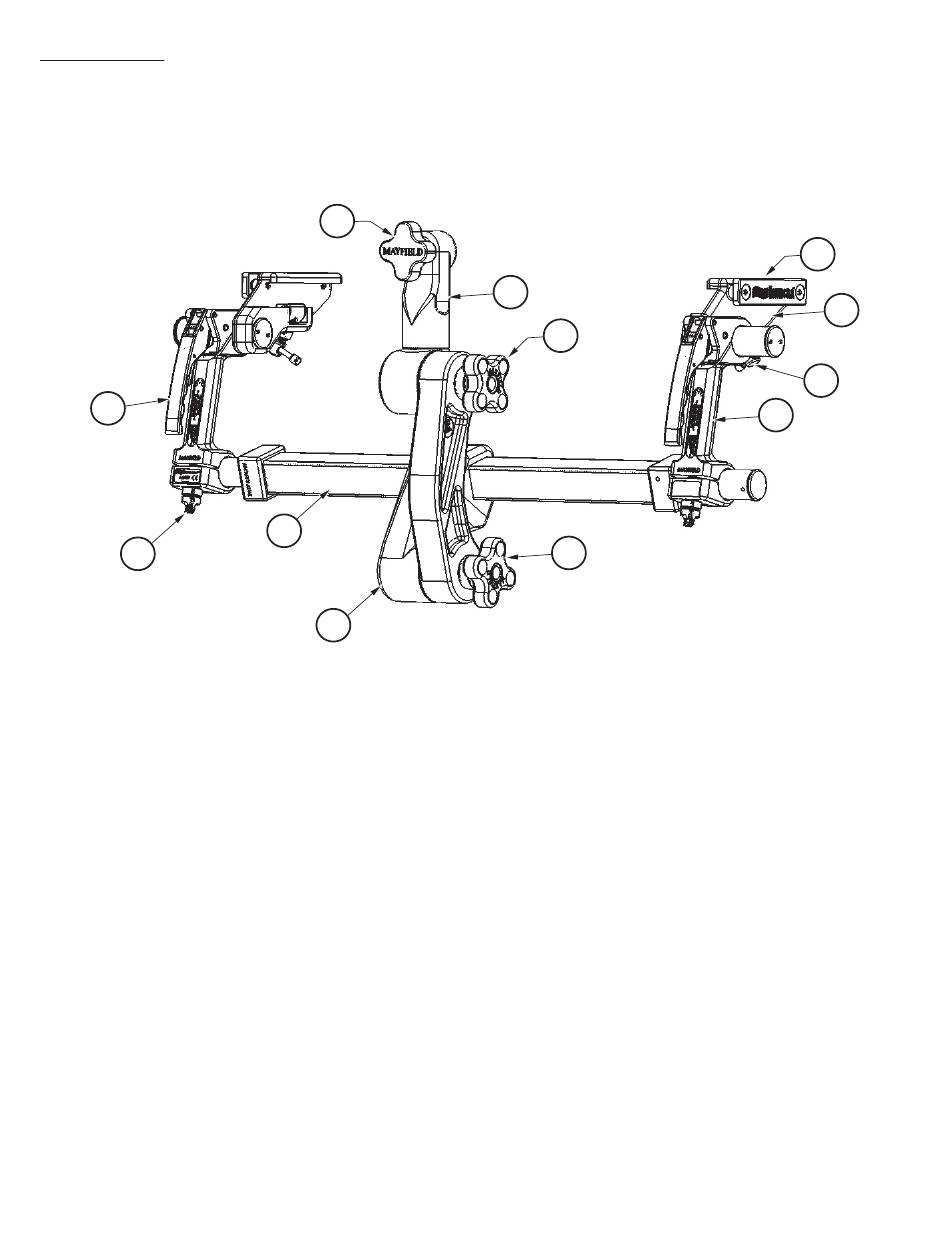

Figure 1 Composants de l'unité de base A2079 Infinity XR2
2
3
3
Page 1
10
7
11
6
