Fig. 8
Fig. 9
Fig. 10
Fig. 10
Fig. 11
22
Zuletzt schrauben Sie mithilfe der 4 Schlossschrauben,
der 4 Scheiben und der 4 Kunststoffmuttern die Nieder-
halter (F) an die Vierkantanschraubplatten (G) an.

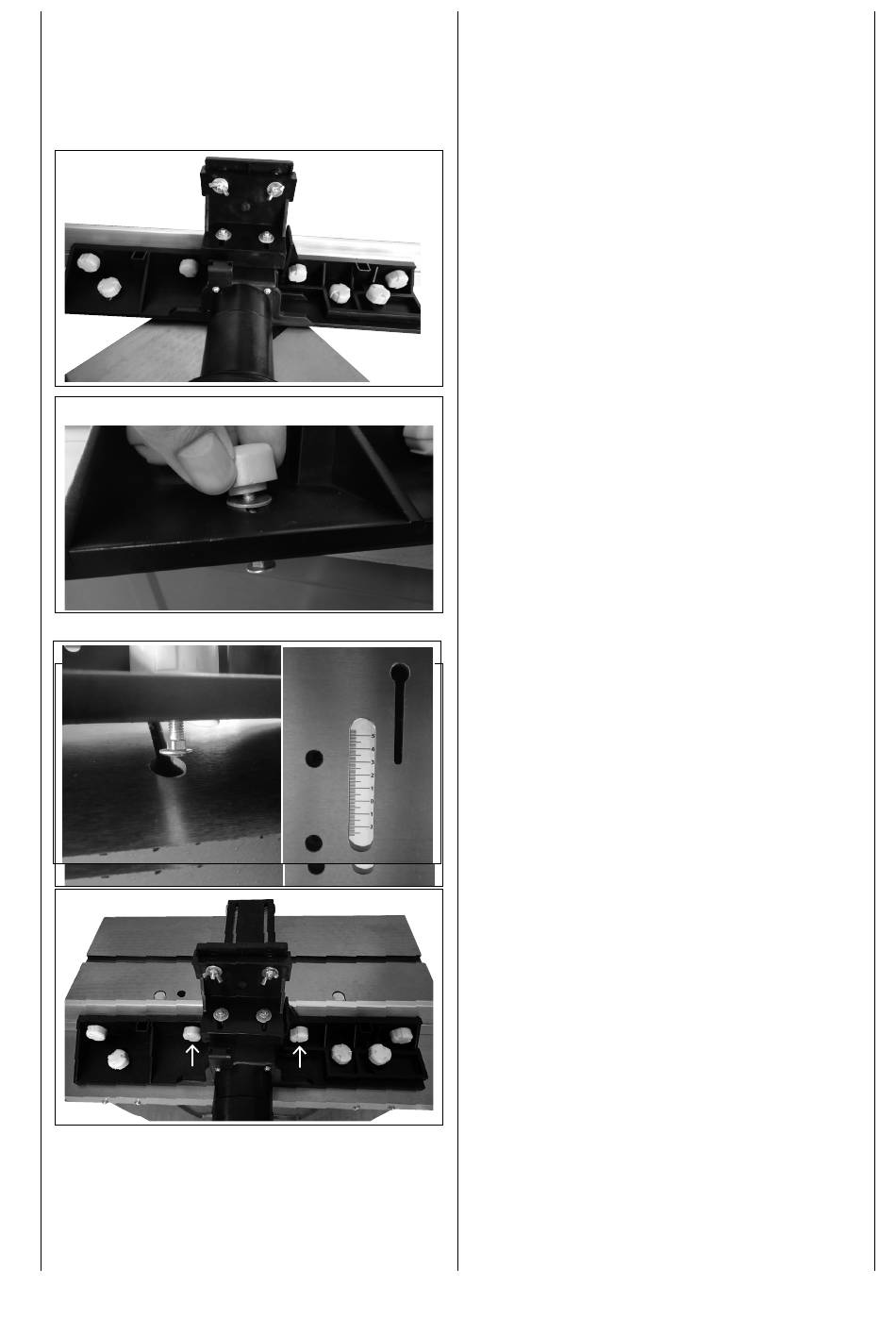

Montage des Fräsanschlags auf dem Arbeitstisch, Fig. 8–11
Zum Installieren des Fräsanschlags müssen Sie wie folgt
vorgehen:
Montieren Sie die 2 Kunststoffkopfschraube mit den Bei-
lagscheiben in den Nuten des Fräsanschlags (Fig. 9).
Führen Sie die Köpfe der Kunststoffkopfschraube durch
die Öffnungen der Tischnuten (Fig. 10).
Richten Sie den Fräsanschlag in der gewünschten Positi-
on aus und ziehen Sie die Kunsstoffkopfmuttern an (Fig.
11).
Teile für Rückschlagsicherungsanschlag
1 Rückschlagsicherungsanschlag
1 Befestigungswinkel
Befestigungsteile für Rückschlagsicherungsanschlag
2 Kreuzschlitzschrauben M5 x 10
2 Scheiben 5mm
2 Sicherungsring 5mm
2 Schlossschrauben M6 x 25
2 Scheiben 6mm
2 Flügelmuttern M6
