H. Installation de la télécommande murale avec
thermostat
1. Lors du montage de la télécommande murale avec thermostat
sur le mur, veillez à suivre soigneusement les instructions
d'installation fournies.
NOTE : La télécommande murale avec thermostat doit être
installée sur un mur intérieur et ne peut pas se trouver dans
le champ de la soufflerie de convection de l'appareil.
NOTE : Si la télécommande murale avec thermostat est trop
proche de l'appareil, vous devrez éventuellement régler la
température à un niveau légèrement plus élevé pour obtenir
la température ambiante souhaitée dans votre maison.
2. Il y a un bornier à 5 vis derrière le côté en fonte gauche de
l'appareil. Retirez le côté gauche pour faciliter l'accès. Les 3 vis
du centre sont destinées aux fils de la télécommande murale
avec thermostat et les 2 vis aux extrémités sont des vis de fixation
et ne doivent pas être utilisées pour raccorder des fils. Les fils
du thermostat ont des couleurs différentes selon leur fonction.
Le fil vert doit être connecté à gauche, le fil blanc au milieu et le
fil rouge à droite.
ATTENTION
Risque d'électrocution
• Ne retirez pas la broche de terre de la fiche.
• Enfichez-le directement dans un réceptacle à
deux broches avec terre.
• Acheminez le câble à distance de l'appareil.
• Ne faites pas passer le câble sous ou devant
l'appareil.
27 juillet 2009
Encastrable à granulés Mt. Vernon (AE)

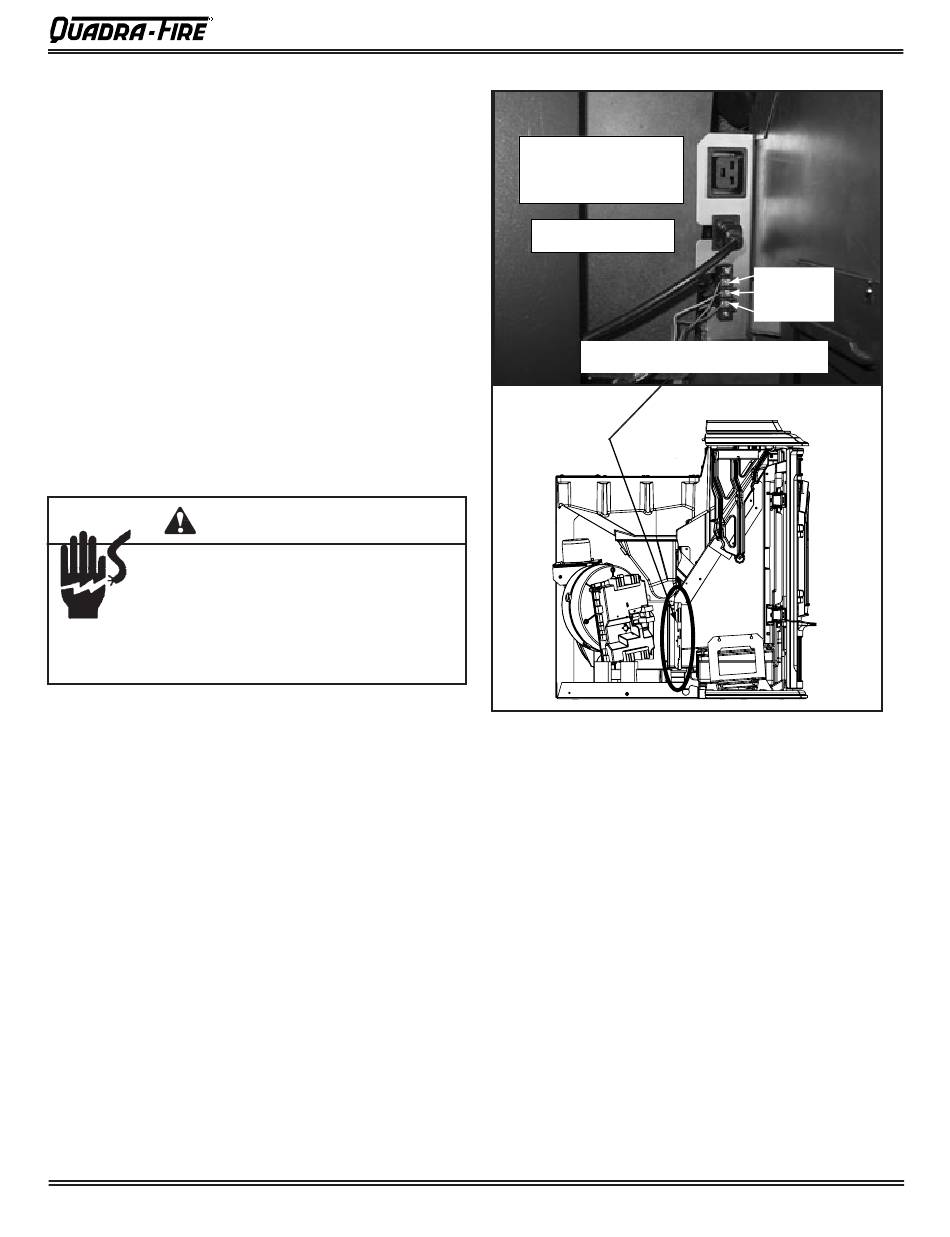

Connecteur d'entrée de
l'alimentation électrique
en 12 V (pour le secours
par batterie en option)
Prise d'alimentation
électrique du secteur
Les fils du thermostat sont raccordés
aux 3 bornes centrales
Figure 23.1
FR7036-135F
Fil vert
Fil blanc
Fil rouge
Page 23
