Encastrable à granulés Mt. Vernon (AE)
E. Raccordement de la cheminée et du système
d'évacuation
1.
Cheminée et connecteur : Utilisez un système d'évacuation
avec des tuyaux de type "L" ou "PL" d'un diamètre de 76 à 102
mm. Le système d'évacuation peut être vertical ou horizontal.
2. Résidence mobile : Approuvé pour toutes les évacuations
de poêles à granulés homologuées. Si vous utilisez un kit de
raccord du tuyau d'évacuation supérieur vertical de 76 mm ou
un raccord adaptateur du tuyau d'évacuation supérieur de 76
à 152 mm, utilisez un connecteur mural double d'évacuation
homologué. Un kit d'air extérieur Quadra-Fire doit être utilisé
avec les installations domestiques fabriquées en usine.
3. Résidentiel : Le kit de raccord du tuyau d'évacuation supérieur
vertical de 76 mm et le raccord adaptateur du tuyau d'évacuation
supérieur de 76 à 152 mm sont testés pour l'utilisation d'un
connecteur mural simple d'évacuation de grade 24 ou d'un
connecteur mural double d'évacuation homologué avec les
cheminées en métal homologuées de catégorie A ou les
cheminées en maçonnerie répondant aux normes des codes
résidentiels internationaux pour les appareils à combustibles
solides.
4. INSTALLEZ LE TUYAU D'ÉVACUATION EN RESPECTANT
LES DÉGAGEMENTS INDIQUÉS PAR LE FABRICANT DU
TUYAU D'ÉVACUATION.
5
. Fixez le système d'évacuation des gaz de combustion à l'appareil
avec au moins 3 vis. Fixez également tous les raccords de tuyaux
avec au moins 3 vis à travers chaque raccord.
6. N'INSTALLEZ AUCUN REGISTRE DE TIRAGE DANS LE
SYSTÈME D'ÉVACUATION DES GAZ DE COMBUSTION
DE CET APPAREIL.
7. NE RACCORDEZ PAS CET APPAREIL À UNE CHEMINÉE
D'ÉVACUATION DESSERVANT DÉJÀ UN AUTRE APPAREIL.
NOTE : Tous les tuyaux doivent, dans la mesure du possible, être
de type à jointure soudée. Étanchéifiez les raccords des tuyaux au
moyen de silicone à haute température (résistant au moins à 260°C).

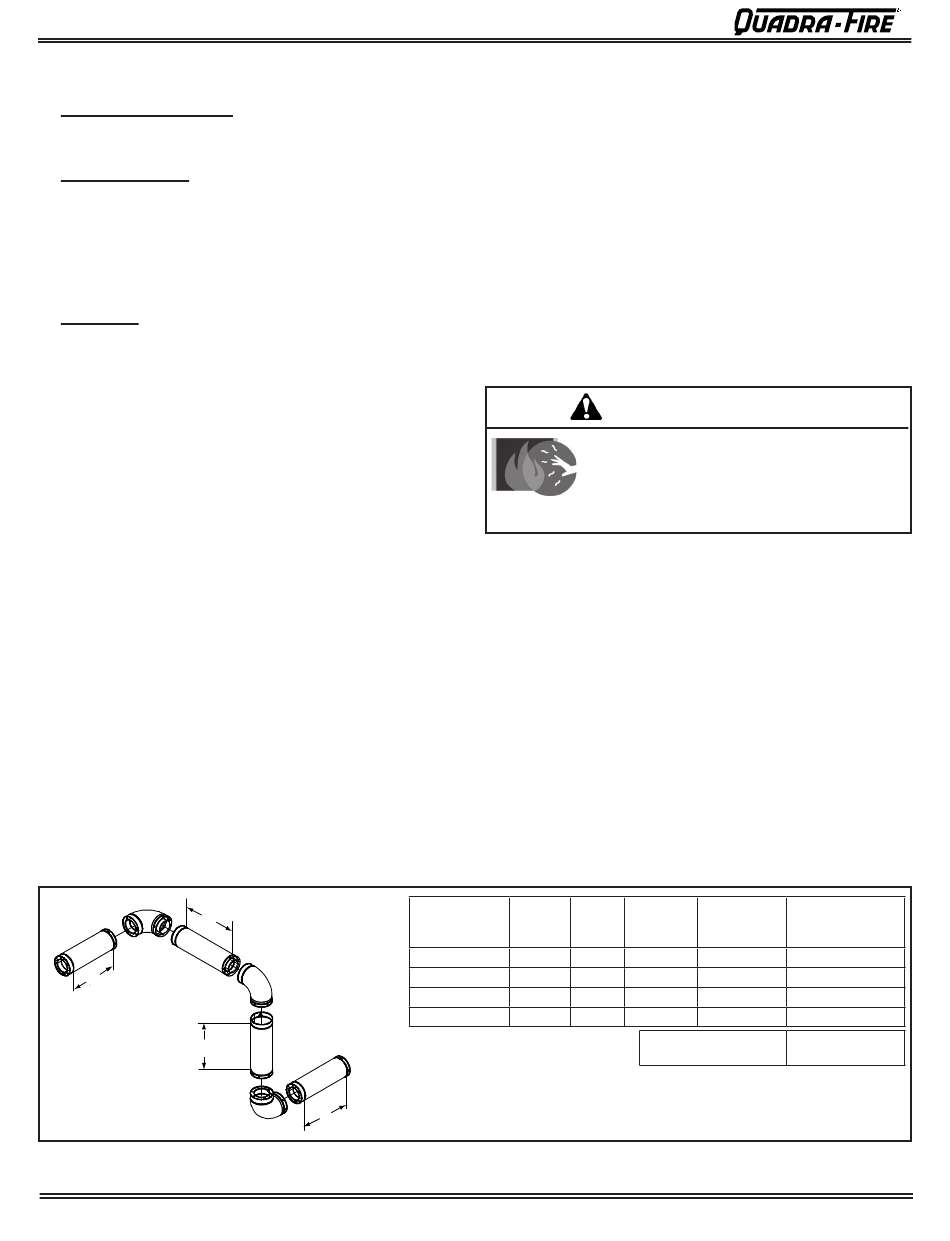

Tableau destiné au calcul de la terminaison du tuyau d'évacuation arrière à 3 coudes
607mm
914mm
607mm
Figure 14.1
Page 14
F. Mètres équivalents de tuyau
Le tableau ci-dessous pourra vous aider à calculer le nombre de
mètres équivalents de tuyau, ce qui constitue une méthode utilisée
pour déterminer la taille du tuyau d'évacuation du poêle à granulés.
Veuillez vous reporter à la figure 14.1
ATTENTION ! RISQUE D'INCENDIE !
• Seuls les composants de tuyauterie d'évacuation mentionnés
• Aucun autre composant de tuyauterie d'évacuation ne doit
• Les composants de tuyauterie d'évacuation d'une autre
ATTENTION ! RISQUE DE BLESSURE CORPORELLE OU
DE DOMMAGE MATÉRIEL !
•
•
•
Composant
d'évacuation
des granulés
Coude 90° ou T
Coude 45°
Tuyau horizontal
Tuyau vertical
Remarque : Ceci est un exemple générique et n'a pas pour objet
de représenter un type spécifique de combustible.
607mm
FR7036-135F
dans la liste peuvent être utilisés.
être utilisé.
nature ou endommagés pourront affecter la sécurité de
fonctionnement.
AVERTISSEMENT
La surface du tuyau d'évacuation peut devenir
très chaude et occasionner des brûlures en
cas de contact avec la peau. Il peut s'avérer
nécessaire d'utiliser une protection non
combustible ou un écran pare-feu .
Tout réglage, installation, modification, entretien ou
maintenance qui ne serait pas conforme pourrait
occasionner des blessures corporelles ou des dommages
matériels.
Veuillez vous référer au manuel d'information du
propriétaire fourni avec cet appareil.
Pour obtenir de plus amples renseignements ou demander
une assistance technique, veuillez consulter un installateur
qualifié, une société d'entretien ou votre distributeur.
# de
Mètre
Multiplié
coudes
de
par
tuyau
X
X
X
X
Total en mètres
équivalents
Équivalent
Composants
en mètres
Mètre équivalent
27 juillet 2009
R
