Encastrable à granulés Mt. Vernon (AE)
G. Retrait de la base métallique d'une chambre de
construction construite en usine
•
Les parois en brique réfractaire, les portes vitrées, les rails des
écrans, le treillis pare-feu et les grilles du foyer d'une chambre
de combustion construite en usine peuvent être démontés
afin de réduire l'encombrement et faciliter l'installation de
l'encastrable.
•
Toutes les tablettes à fumée, boucliers thermiques et
plaques de déviation peuvent être retirés d'une chambre
de combustion construite en usine s'ils sont fixés au moyen
d'attaches mécaniques.
•
Il n'est possible de supprimer la base métallique d'une chambre
de combustion construite en usine afin de faciliter l'installation
de l'encastrable que lorsqu'un interstice de 6,35 mm peut être
préservé entre l'encastrable et la base de l'enveloppe externe.
Ce qui suit n'est qu'un exemple car il existe de nombreux
modèles différents de cheminées construites en usine.
Trou de départ
Tracez la zone à
découper sur la base

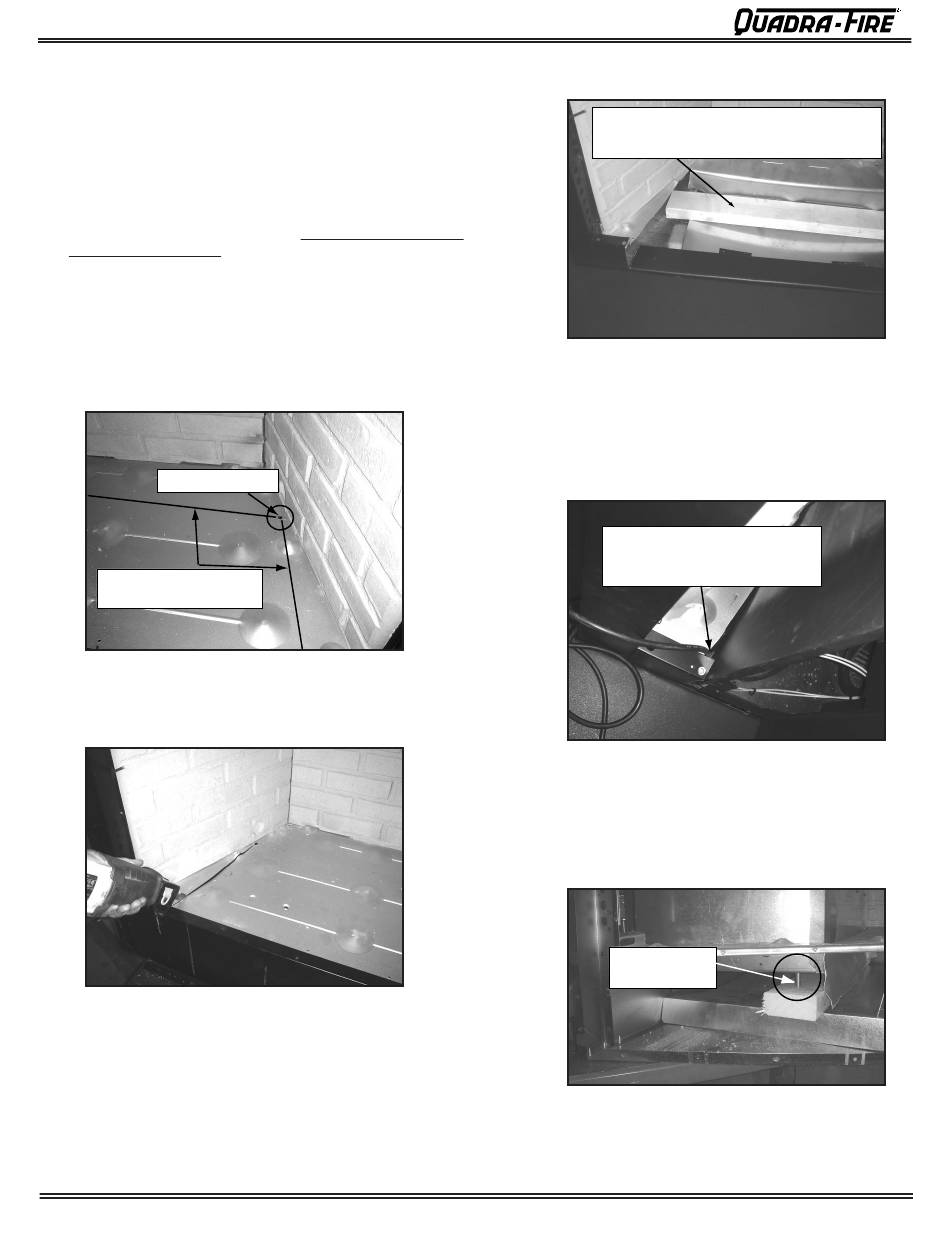

Figure 10.1. Mesurez et tracez la découpe sur
la base métallique. Avec une perceuse, faites un
trou de départ dans chaque coin.
Figure 10.2. Au moyen d'une scie égoïne
électrique, découpez la base.
Page 10
Utilisez la pièce de bois de 50 mm x 100 mm
incluse dans l'emballage de l'encastrable
pour le soutenir
Figure 10.3. Si le sol est constitué d'une fine
plaque métallique, nous recommandons d'utiliser
la pièce de bois de 50 mm x 100 mm incluse dans
l'emballage de l'encastrable pour le soutenir. Il peut
être nécessaire de couper la pièce de bois de 50
mm x 100 mm aux dimensions appropriées.
Figure 10.4. Placez l'encastrable dans la
chambre de combustion construite en usine.
Veillez à ce que le câble d'alimentation ne soit
pas endommagé par le bord métallique acéré. Il
peut être nécessaire de découper une encoche
pour faire passer le câble.
Figure 10.5. Veillez à ce que le pied de mise à
niveau soit bien placé sur la pièce de bois de
50 x 100 avant de mettre l'encastrable à niveau.
FR7036-135F
Veillez à ce que le câble
d'alimentation reste éloigné
du bord métallique acéré
Pied de mise
à niveau
R
27 juillet 2009
